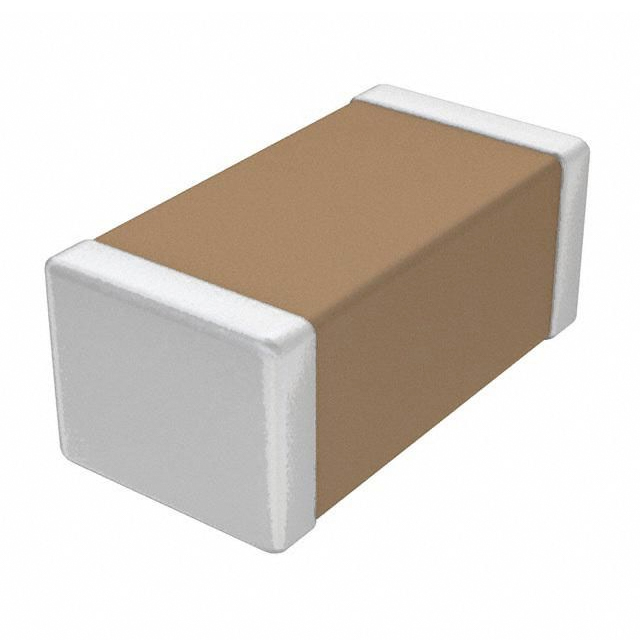

GMC10X7R104K50NT

产品分类: 陶瓷电容
产品描述: 100nF ±10% X7R 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: SPMC-GMC10X7R104K50NT
供应商: 海外现货
标准整包数: 1
CAL-CHIP ELECTRONICS 陶瓷电容 GMC10X7R104K50NT

GMC10X7R104K50NT概述

    # Multilayer Ceramic Chip Capacitors - GMC Series
    1. 引言
    Calchip Electronics推出的多层陶瓷芯片电容器(GMC系列)是一类高性能、高稳定性的电容产品,广泛应用于电子设备中。GMC系列电容器采用先进的制造工艺,具有出色的电气特性和广泛的温度适应范围,尤其适合对尺寸、性能和可靠性要求较高的应用。
    产品类型
    GMC系列电容器分为多个型号,涵盖多种尺寸和性能参数,包括COG/NPO、X7R、X5R、Y5V和Z5U等材料类型,适用于不同的电路需求和环境条件。

    2. 技术参数


    基本结构
    - 构造:焊盘涂层(典型厚度为0.003mm至0.005mm),镍阻挡层(50微英寸电镀镍)。
    - 终端处理:Solder plate设计,采用100%焊锡层(通常为SN)。
    尺寸与封装
    | 尺寸代码 | 长(mm) | 宽(mm) | 高(mm) | 公差范围 | 容量范围 | 额定电压 |
    ||
    | 01005 | 0.4 ± 0.02 | 0.2 ± 0.02 | 0.2 ± 0.02 | ±0.07mm | 0.5pF 至 1uF | 6.3V 至 100V |
    | 0201 | 0.6 ± 0.03 | 0.3 ± 0.03 | 0.3 ± 0.03 | ±0.05mm | 0.75pF 至 1uF | 6.3V 至 200V |
    | 0402 | 1.0 ± 0.05 | 0.5 ± 0.05 | 0.5 ± 0.1 | ±0.1mm | 1pF 至 1uF | 6.3V 至 200V |
    | 0603 | 1.6 ± 0.2 | 0.8 ± 0.2 | 1.0 max | ±0.2mm | 1pF 至 1uF | 16V 至 100V |
    | 0805 | 2.0 ± 0.3 | 1.25 ± 0.2 | 1.25 ± 0.2 | ±0.3mm | 1pF 至 10uF | 16V 至 100V |
    性能参数
    - 温度系数:
    - COG/NPO:±30ppm/℃(-55°C 至 +125°C)。
    - X7R:±15%(-55°C 至 +125°C)。
    - X5R:±15%(-55°C 至 +85°C)。
    - 额定电压:6.3V 至 200V。
    - 绝缘电阻:>100GΩ 或 1000MΩ,以较小者为准。
    - 测试频率:1kHz 或 1MHz。
    - 老化率:每十年不超过2%,适用于容量大于1000pF的情况。

    3. 产品特点和优势


    特点
    - 高容量密度:能够在小尺寸内实现大容量值。
    - 优异的高频特性:低等效串联电阻(ESR)和低等效串联电感(ESL)。
    - 稳定特性:
    - COG/NPO:线性温度系数,无老化效应。
    - X7R:耐温范围广,温度变化特性优于其他类电介质。
    - X5R:适中容量变化范围,适用宽温度范围。
    优势
    - 多功能性:适用于表面贴装和多种电路设计。
    - 高可靠性:严格的生产控制确保长期稳定运行。
    - 环保设计:所有产品均为无铅设计,符合RoHS标准。

    4. 应用案例和使用建议


    应用领域
    - 通信设备:手机、路由器、基站等高频滤波应用。
    - 消费电子:笔记本电脑、平板电脑、电视等通用电路板。
    - 工业控制:传感器接口、电源模块中的耦合和旁路应用。
    使用建议
    - 在高频电路中,建议优先选用X7R或COG/NPO类型,以保证低损耗和高稳定性。
    - 对于高压或大电流电路,选择更高额定电压的型号,如25V或50V产品。
    - 注意根据具体电路约束选择最小允许尺寸,同时满足所需容量和电压等级。

    5. 兼容性和支持


    兼容性
    GMC系列产品完全符合EIA规格,易于与现有设计集成。部分产品可与行业标准01005至2225尺寸兼容。
    支持与维护
    Calchip Electronics提供全面的技术支持和售后服务,包括产品选型指导、样品测试和长期供应保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量变化超出预期 | 确保工作温度处于规格范围内 |
    | 焊接后电容器失效 | 检查焊接温度和时间是否符合要求 |
    | 产品尺寸偏差较大 | 确认所选尺寸是否满足电路需求 |

    7. 总结和推荐


    综合评估
    GMC系列电容器凭借其紧凑设计、高精度、卓越性能和广泛的适用性,在众多应用中表现出色。尤其是COG/NPO和X7R类型的稳定性和可靠性令人印象深刻。
    推荐使用
    强烈推荐GMC系列电容器用于对尺寸和性能有严格要求的电子设备,特别是在高频和高温环境下工作的场景。对于需要更高额定电压的产品,可根据具体需求选择相应型号。
    联系信息
    Calchip Electronics, INC.
    电话:(215) 942-8900
    官网:[www.calchipelectronics.com](http://www.calchipelectronics.com)
    通过选择GMC系列电容器,您可以获得卓越的品质和可靠的性能保障!

GMC10X7R104K50NT参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GMC10X7R104K50NT厂商介绍

Cal-Chip Electronics是一家全球领先的半导体公司,专注于为各种应用提供高性能的模拟和混合信号集成电路。公司的主要产品分类包括电源管理、音频和视频接口、数据转换器、放大器和接口解决方案。这些产品广泛应用于消费电子、工业、医疗、汽车和通信市场。

Cal-Chip Electronics的优势在于其强大的研发能力、高质量的产品和卓越的客户服务。公司拥有一支经验丰富的研发团队,不断推出创新的解决方案,满足客户不断变化的需求。此外,公司严格的质量控制流程确保了产品的可靠性和稳定性。Cal-Chip Electronics还提供全面的技术支持和定制服务,帮助客户解决技术难题,提高产品竞争力。

GMC10X7R104K50NT数据手册

厂牌 PDF简要描述 下载
CAL-CHIP ELECTRONICS 陶瓷电容 CAL-CHIP ELECTRONICS GMC10X7R104K50NT GMC10X7R104K50NT数据手册

GMC10X7R104K50NT封装设计

查看详情并下载
Symbol
Footprint
3D Model
