USF340-2.00M-0.1%-5PPM

产品分类: 通孔电阻
产品描述: 2MΩ ±0.1% 333mW ±5ppm/℃ 通孔安装 19.05mm*1.91mm*10.04mm
供应商型号: 10B-4050337-1
供应商: 国内现货
标准整包数: 1

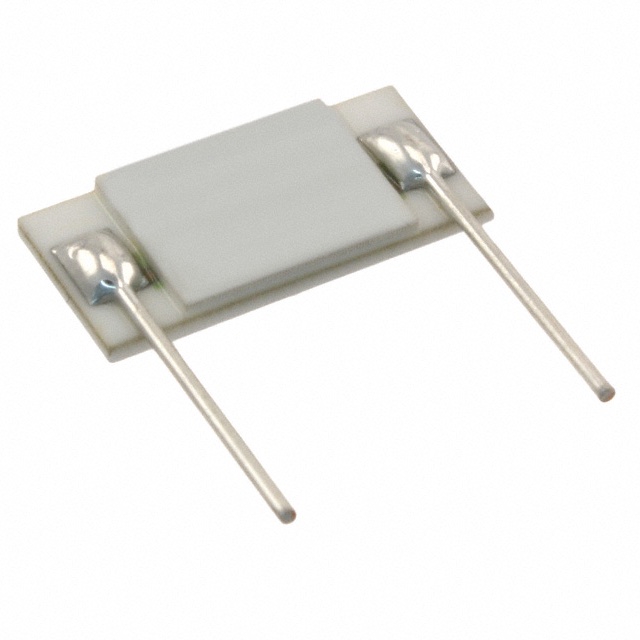

CADDOCK ELECTRONICS 通孔电阻 USF340-2.00M-0.1%-5PPM

USF340-2.00M-0.1%-5PPM概述

    Caddock USF Ultra-Stable Low TC Film Resistors

    1. 产品简介


    Caddock Electronics 提供的USF Ultra-Stable Low TC Film Resistors包括200系列和300系列,这些电阻器是为高精度模拟电子设备开发的高性能电阻器。USF系列具有极低的温度系数(TC),宽泛的电阻范围和最高的电压额定值,使其成为众多应用场景的理想选择。这些电阻器广泛应用于精密放大器增益设置、精确电阻桥电路、精确传感器感应电路以及高达2500伏特输入电压的精确电压分压器。

    2. 技术参数


    - 温度系数(TC):
    - 200系列:零名义TC,最大绝对TC为2 ppm/°C,-40°C至+85°C。
    - 300系列:零名义TC,最大绝对TC为5 ppm/°C或10 ppm/°C,-40°C至+85°C。
    - 绝对容差:
    - ±0.01% 或 ±0.1%
    - 电阻范围:
    - 50 欧姆 至 25 兆欧
    - 连续工作电压:
    - 最大连续工作电压可达2500伏特
    - 热冲击:
    - 符合MIL-STD-202方法107条件A,最小温度为-40°C,∆R最大±0.01%
    - 功率系数:
    - 在电阻器阻值为9兆欧或以上时,功率系数最大为0.02 ppm/volt
    - 封装材料:
    - 陶瓷包装,提供冷却操作

    3. 产品特点和优势


    - 极高精度:绝对容差可达±0.01%,适用于高精度设计。
    - 卓越稳定性:通过Caddock的专有电阻膜系统,USF系列在广泛的温度范围内表现出色的温度系数稳定性和电压系数稳定性。
    - 宽广的应用范围:从精密仪器到高压环境,USF系列都能胜任。
    - 独特的匹配对:300系列提供0.5 ppm/°C的比值温度系数,适用于高要求的应用场景。

    4. 应用案例和使用建议


    应用场景:
    - 精密放大器增益设置:用于需要极高稳定性的信号放大场合。
    - 电压分压器:在精密测量仪器中用于准确测量电压比例。
    - 高压应用:适用于需要高电压输入的设备,如电力控制系统。
    使用建议:
    - 确保在连接过程中遵循制造商的建议,特别是USF 200系列需要将两个“绑定”的电阻器并联连接以实现指定的电阻和性能。
    - 在高温环境下使用时,确保良好的散热条件,避免过高的自加热导致的电阻漂移。

    5. 兼容性和支持


    - USF系列与大多数高精度模拟设计中的标准电阻值兼容,可以方便地集成到现有的电路板设计中。
    - Caddock提供全面的技术支持,包括应用工程支持,帮助客户进行产品选型和定制化设计。

    6. 常见问题与解决方案


    - 问题1:电阻漂移超过预期?
    - 解决方案:检查工作环境的温度和电压是否符合规定范围,必要时采取额外的散热措施。

    - 问题2:无法达到规定的温度系数?
    - 解决方案:确认是否选择了正确的电阻型号和规格,例如,使用200系列而不是300系列来获得更紧的温度系数。

    7. 总结和推荐


    Caddock USF Ultra-Stable Low TC Film Resistors 是一种极其稳定的高精度电阻器,适合于高精度模拟电子设备的应用。其卓越的温度系数稳定性、高电压额定值和广泛的电阻范围使其成为高要求应用的理想选择。强烈推荐在需要极高精度和长期稳定性的场合使用Caddock USF系列电阻器。
    结论:鉴于其出色的性能和广泛的应用范围,强烈推荐使用Caddock USF Ultra-Stable Low TC Film Resistors。

USF340-2.00M-0.1%-5PPM参数

参数
电阻值 2MΩ
精度 ±0.1%
额定功率 333mW
温度系数 ±5ppm/℃
长*宽*高 19.05mm*1.91mm*10.04mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

USF340-2.00M-0.1%-5PPM厂商介绍

Caddock Electronics是一家知名的电子元器件制造商,专注于提供高质量的电阻器、电容器、电感器等电子元件。公司的产品主要分为以下几类:

1. 电阻器:包括精密电阻、通用电阻、功率电阻等,广泛应用于电子设备、工业控制、医疗设备等领域。

2. 电容器:涵盖陶瓷电容器、电解电容器、薄膜电容器等,用于电源管理、信号处理、滤波等。

3. 电感器:包括功率电感、信号电感等,用于电源转换、射频应用等。

Caddock Electronics的优势在于:

- 高品质:产品符合国际标准,通过严格的质量控制流程。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 快速响应:拥有高效的供应链管理,能够快速响应市场变化和客户需求。
- 技术创新:持续投入研发,以保持技术领先和产品创新。

Caddock Electronics致力于为客户提供可靠的电子元件,以支持其产品的高性能和稳定性。

USF340-2.00M-0.1%-5PPM数据手册

厂牌 PDF简要描述 下载
CADDOCK ELECTRONICS 通孔电阻 CADDOCK ELECTRONICS USF340-2.00M-0.1%-5PPM USF340-2.00M-0.1%-5PPM数据手册

USF340-2.00M-0.1%-5PPM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 189.0856
3+ ¥ 137.0908
5+ ¥ 122.9074
10+ ¥ 108.9106
11+ ¥ 108.9106
100+ ¥ 96.8943
库存: 5
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 189.08
