3M  7100162465

7100162465概述

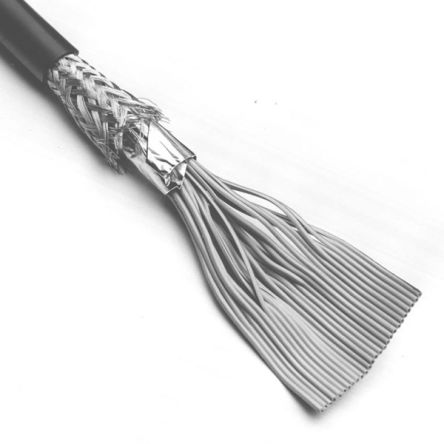

    3M™ Round, Shielded/Jacketed, Flat Cable

    1. 产品简介


    3M™ Round, Shielded/Jacketed, Flat Cable(型号3659系列)是一款高性能的扁平电缆,采用PVC材质制造,适用于多种电子设备连接。其设计包括圆型结构、屏蔽层和可分叉的绝缘层,使其特别适合于需要大量连接的应用场合。这款电缆的主要功能包括方便布线、高密度端接和卓越的信号完整性。

    2. 技术参数


    - 物理特性:
    - 外径:0.050英寸
    - 导体材料:7根36AWG镀锡绞合铜线
    - 绝缘材料:PVC
    - 护套材料:PVC
    - 颜色:黑色护套,灰色内芯
    - 标记标准:(UL) CL2 75°C 28 AWG 或 AWM 20267 3M NU AWM IIA/B 80°C 300V FT1 EU <50V
    - 电气特性:
    - 电压等级:USA: N.E.C. 725, CL2 或 AWM;300V;Canada: 300V;EU: <50V
    - 绝缘电阻:> 1×10¹⁰Ω/10英尺 [3米]
    - 特性阻抗:不平衡62Ω,平衡106Ω
    - 电容:27.7 pF/英尺 [90.88 pF/米](不平衡),15.2 pF/英尺 [49.9 pF/米](平衡)
    - 电感:0.11 μH/英尺 [0.35 μH/米](不平衡),0.17 μH/英尺 [0.57 μH/米](平衡)
    - 传播延迟:1.72 ns/英尺 [5.64 ns/米](不平衡),1.62 ns/英尺 [5.31 ns/米](平衡)
    - 环境条件:
    - 温度范围:USA: -20°C 至 +105°C;Canada: -20°C 至 +80°C
    - 阻燃等级:USA: VW-1;Canada: FT1

    3. 产品特点和优势


    - 圆形结构:便于布线,减少安装空间。
    - 高密度端接:28 AWG导线间距0.050英寸,适配广泛的IDC连接器。
    - 连续分叉/绑带重复:允许在约2.4英寸中心进行大量端接。
    - 分支或离散端接:主电缆可折叠以实现分支或独立端接。
    - 符合标准:符合美国国家电气规范(NEC)第725条(CL2)的外部布线要求。
    - 双屏蔽:提供35 dB的平均屏蔽效果。
    - 化学合规性:满足欧盟RoHS指令和其他相关环保法规的要求。

    4. 应用案例和使用建议


    - 应用案例:此电缆适用于广泛的应用场景,如工业控制设备、通信系统和消费电子产品。
    - 使用建议:
    - 在布线时尽量保持电缆平整,避免过度弯曲以减少信号损耗。
    - 在高温环境下使用时,确保电缆在规定温度范围内工作。
    - 对于复杂的分支电路,使用分叉设计可以简化安装过程并提高可靠性。

    5. 兼容性和支持


    - 兼容性:此电缆与一系列标准IDC连接器兼容,适合广泛的连接需求。
    - 支持信息:如需技术支持或定制服务,请联系3M公司获取更多信息。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的电缆长度?
    - 解决方案:请参考订购信息中的标准长度,如有特殊需求,请联系3M公司获取定制服务。

    - 问题2:如何正确标记电缆起点?
    - 解决方案:注意电缆一侧的红色标记,该标记指示电缆的第一根导线位置。

    7. 总结和推荐


    综上所述,3M™ Round, Shielded/Jacketed, Flat Cable是一款功能强大且易于使用的电子元件。它具备出色的电气性能和优异的环境适应能力,特别适合需要高密度连接和良好信号完整性的应用场合。推荐在工业控制和通信系统中使用该产品,因其出色的性能和稳定性能够显著提升系统的可靠性和效率。

7100162465厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100162465数据手册

厂牌 PDF简要描述 下载
3M 3M 7100162465 7100162465数据手册

7100162465封装设计

查看详情并下载
Symbol
Footprint
3D Model
