929730-01-08

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929730-01-08
供应商: 国内现货
标准整包数: 1

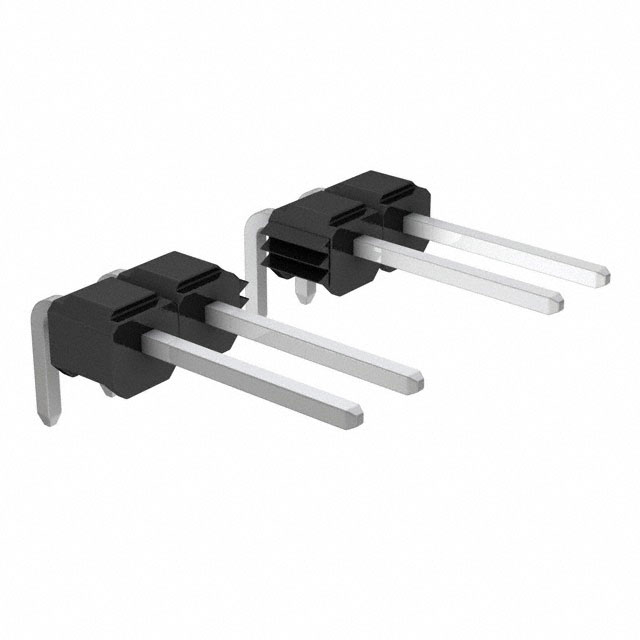

3M 矩形连接器 - 针座 - 公插针 929730-01-08

929730-01-08概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 单行和双行插头系列是3M公司生产的一种电子互连解决方案。它主要用于连接不同的电路板,适用于需要高可靠性、高性能的工业、通信和消费电子产品等领域。此产品提供了直角和直插两种焊接尾部选项,并具有多种镀层选择,适用于波峰焊和红外回流焊工艺。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 底层: 50 微英寸 [1.27 微米] 镍
    - 擦拭区域和焊接尾部: 可选金、光亮锡、铅锡合金镀层
    - 电气性能:
    - 电流承载能力: 2.5 安培
    - 绝缘电阻: 在500 VDC条件下大于5×10^9 欧姆
    - 耐压: 海平面下1500 VRMS
    - 环境适应性:
    - 温度范围: -40°C 到 +105°C
    - 工艺耐受性: 最大191°C(PBT 绝缘版本),仅PCT零件可承受260°C(J-STD-020C标准)

    产品特点和优势


    - 堆叠功能: 可以轻松堆叠,提高设计灵活性。
    - 镀层选项: 可选择金、光亮锡或铅锡合金镀层,满足不同应用需求。
    - 高温塑料: 适合波峰焊和红外回流焊。
    - 焊接支撑脚: 提供波峰焊接支撑。
    - 板针固定特性: 可选择提供板针固定功能。

    应用案例和使用建议


    这种插头通常用于需要高可靠性的工业和消费电子产品中,如自动化设备、通讯设备和医疗设备等。例如,在自动化设备中,这些插头可以确保连接稳定,减少故障率。
    使用建议:
    - 正确放置: 确保安装位置正确,遵循手册中的推荐孔径模式。
    - 焊接过程: 使用适当的焊接技术和温度控制,确保焊接质量。
    - 考虑机械应力: 避免过度弯曲或拉伸,以延长使用寿命。

    兼容性和支持


    - 兼容性: 与常见的电路板设计兼容,可用于多种工业和消费电子产品。
    - 支持和服务: 3M公司提供技术支持和售后服务,确保用户获得最佳体验。

    常见问题与解决方案


    1. 安装时出现松动: 确保按照推荐的孔径模式安装,并考虑增加板针固定功能。
    2. 焊接过程中损坏: 确保焊接温度和时间符合规范,避免过热或过冷。
    3. 绝缘失效: 检查绝缘材料是否有裂纹或损坏,及时更换。

    总结和推荐


    3M™ Pin Strip Header 单行和双行插头是一款设计精良、性能稳定的互连解决方案,适用于多种工业和消费电子应用。它的多镀层选择、高温适应性和机械稳定性使其成为许多高要求应用场景的理想选择。我们强烈推荐使用这款产品,特别是对于需要高可靠性和稳定性的系统来说,它是一个值得信赖的选择。
    请注意,尽管3M公司提供了一年的保修期,但用户仍需自行评估产品适用性并承担相应风险。

929730-01-08参数

参数
排数 1
针脚数 8pin
颜色 黑色
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 在售
包装方式 散装

929730-01-08厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929730-01-08数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929730-01-08 929730-01-08数据手册
