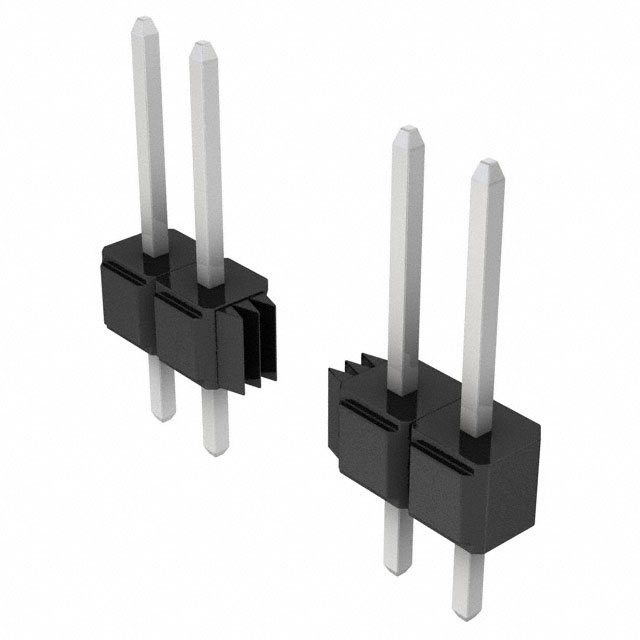

929400-01-06-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 6pin 2.5A 5.08μm 锡 黑色 通孔安装 15.24mm*2.44mm*2.44mm
供应商型号: 517-929400-01-06-RK
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929400-01-06-RK

929400-01-06-RK概述

    3M™ Pin Strip Header 技术手册概述

    产品简介


    3M™ Pin Strip Header 是一种用于电路连接的电子元器件,主要用于直插式和直角插入的应用。它采用玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)绝缘材料制造,具备优秀的电气性能和耐温性。这款引脚条广泛应用于各种工业自动化设备、通信系统、消费电子等领域,是确保电路稳定运行的关键部件。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚酯(PBT)或高温度聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:底层镍 50 微英寸 [1.27 微米]
    - 绝缘电阻:大于 5 × 10^9 欧姆 @ 500 VDC
    - 耐压:海平面 1500 VRMS
    - 电气参数
    - 电流承载能力:2.5 安培
    - 绝缘电阻:大于 5 × 10^9 欧姆 @ 500 VDC
    - 耐压:1500 VRMS 海平面
    - 环境参数
    - 温度范围:-40°C 到 +105°C
    - 工艺耐热性:260°C(仅限 PCT 绝缘部分,PBT 版本为 191°C)
    - 潮湿敏感等级:1 级(仅限 PCT 绝缘版本)

    产品特点和优势


    - 可堆叠设计:便于组装多层电路板,提高空间利用率。
    - 多种镀层选择:提供锡铅合金和金镀层选项,以适应不同的应用场景。
    - 焊接支撑脚:便于生产波峰焊工艺,提高焊接效率。
    - 板上引脚固定功能:增强机械强度,提升长期稳定性。

    应用案例和使用建议


    - 应用案例:此引脚条被广泛应用于工业控制系统、通讯模块、计算机接口等领域。例如,在自动售货机的控制板上,3M™ Pin Strip Header 可以用于连接多个传感器和执行器。
    - 使用建议:在使用过程中,建议先根据具体应用需求选择合适的镀层类型,并根据图纸正确安装孔径。对于复杂的电路布局,可以考虑使用定制的孔径以实现更稳定的连接。

    兼容性和支持


    - 兼容性:该引脚条适用于多种标准电路板尺寸和布局,能够与其他常见的电子元器件无缝对接。
    - 支持:3M 提供了详尽的技术文档和客户支持服务。如有任何疑问,可以通过官网或客服热线获取帮助。

    常见问题与解决方案


    - 问题1:安装时容易出现接触不良。
    - 解决方案:确保引脚和孔位完全对齐,必要时使用适当的定位工具。
    - 问题2:焊接时出现虚焊。
    - 解决方案:在焊接前确保引脚表面清洁,并按照规范的焊接工艺进行操作。
    - 问题3:使用过程中出现电气故障。
    - 解决方案:检查是否存在接触不良或绝缘损坏的情况,并及时更换或修复。

    总结和推荐


    综上所述,3M™ Pin Strip Header 在电气性能、环境耐受性和使用灵活性方面表现出色,是一款高品质的连接器产品。推荐在需要高可靠性和良好电气性能的场合使用,特别是在复杂电路设计和多层电路板应用中。如果您需要确保电路稳定可靠且耐用性强的产品,这款引脚条将是理想的选择。

929400-01-06-RK参数

参数
针脚数 6pin
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 5.08μm
间距-配接 2.54mm
防护等级 -
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
排数 1
长*宽*高 15.24mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
