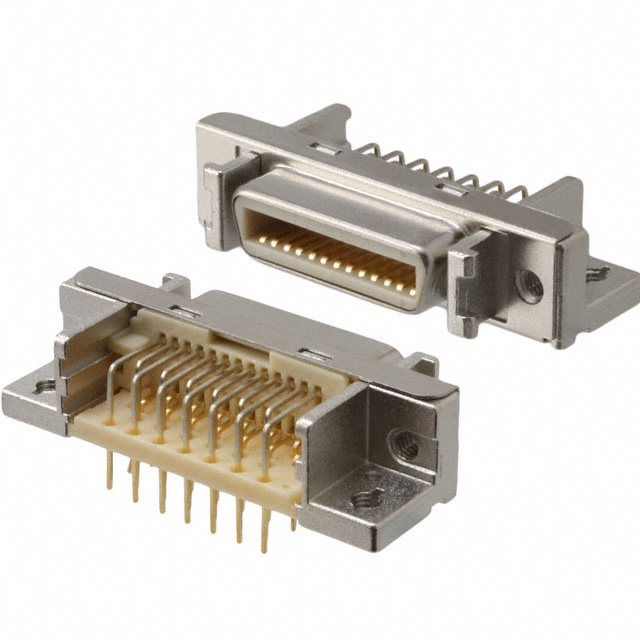

N10226-5212PC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Receptacle 焊盘 2 26pin Polychlorinated Terphenyl 1A 金 通孔安装,面板安装 37.2mm*13.9mm*16.7mm
供应商型号: 2216947
供应商: 海外现货
标准整包数: 1
3M D-Sub 连接器 N10226-5212PC

N10226-5212PC概述

    # 3M™ Mini D Ribbon (MDR) Connectors 技术手册

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一种用于连接不同电路板或设备的小型化连接器,提供可靠的数据传输解决方案。其型号为.050" Boardmount Thru-Hole Right Angle Receptacle-Shielded 102系列,适用于各种工业和商业应用场合。MDR 连接器具备坚固耐用的特性,可承受多次插拔,适合高频应用环境。

    技术参数


    - 物理特性
    - 引脚间距:0.050 英寸(1.27 毫米)
    - 插拔次数:100 次
    - 接触材料:铜合金,金镀层
    - 颜色:米色
    - 环境温度范围:-55°C 至 +105°C
    - 电气特性
    - 额定电流:1 安培
    - 绝缘电阻:> 5 × 10^8 Ω (500 VDC 测试电压)
    - 耐电压:500 VRMS(持续 1 分钟)
    - 环境特性
    - 工作温度:-55°C 至 +105°C
    - 工艺耐温:260°C(J-STD-020C 曲线)

    产品特点和优势


    - 可靠的接触系统:采用“滑动接触”设计,确保可靠重复插拔。
    - 坚固的外壳结构:由铸铝制成,提高耐用性。
    - 焊接尾部设计:适合表面贴装工艺(SMT)。
    - 多种固定方式:包括螺钉锁定和接地锁,增强电路板固定效果。
    - 标准接口:符合 IEEE 1284C 标准,兼容多种设备。
    - 多种接触点选择:可选 14, 20, 26, 36, 40, 50, 68, 80 和 100 接触点配置。

    应用案例和使用建议


    应用案例
    MDR 连接器广泛应用于工业自动化、医疗设备、通信系统及各类消费电子产品。例如,在工业自动化领域,MDR 可用于连接控制器和传感器,以实现高效数据传输。
    使用建议
    1. 在选择合适长度的尾部时,需要根据具体的应用需求进行选择,常见的长度为 0.15 英寸(3.9 毫米)和 0.11 英寸(2.8 毫米)。
    2. 确保安装位置符合推荐的布局,以避免安装错误导致的接触不良。

    兼容性和支持


    - 兼容性:3M MDR 连接器具有良好的兼容性,能够与符合 IEEE 1284C 标准的其他设备无缝对接。
    - 支持:用户可以联系 3M 官方热线 800-225-5373 获取技术支持和售后服务。此外,3M 提供详细的文档资料和在线资源供用户参考。

    常见问题与解决方案


    1. 问题:连接器无法正常插入
    - 解决方案:检查引脚是否有弯曲或损坏,确认接触区域清洁无异物。
    2. 问题:信号传输不稳定
    - 解决方案:确认接头是否牢固安装,检查电缆和接口之间的连接情况。
    3. 问题:连接器过热
    - 解决方案:检查工作环境温度是否超出规定范围,必要时增加散热措施。

    总结和推荐


    3M™ Mini D Ribbon (MDR) Connectors 在紧凑设计的同时保持了高可靠性,适用于多种复杂环境下的应用需求。其多样的接触点选项和稳定的电气性能使其在市场上具备较强的竞争力。综上所述,我们强烈推荐此款产品给需要高性能连接解决方案的用户。

N10226-5212PC参数

参数
外壳材料 Polychlorinated Terphenyl
针脚数 26pin
类型 Receptacle
颜色 -
端接 焊盘
额定电流 1A
排数 2
触头镀层
长*宽*高 37.2mm*13.9mm*16.7mm
安装方式 通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装
