首页  >  产品百科  >  236-6225-00-0602

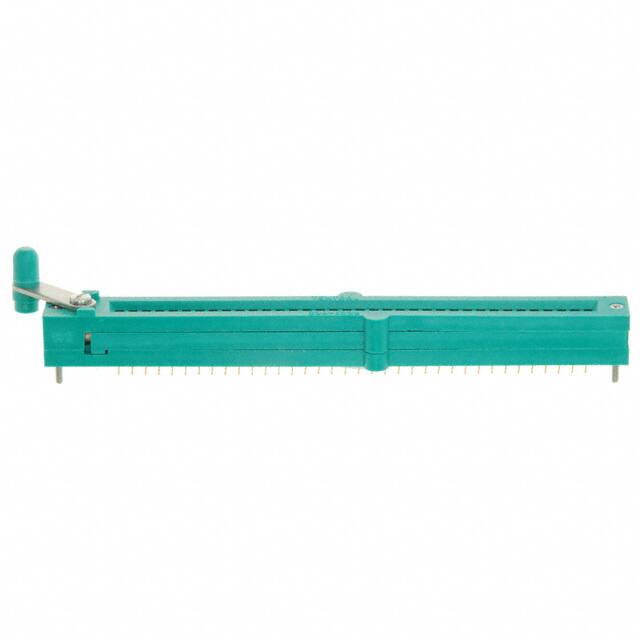

236-6225-00-0602

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn ZIP Socket SKT 36 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 3M5065-ND
供应商: Digi-Key
标准整包数: 1

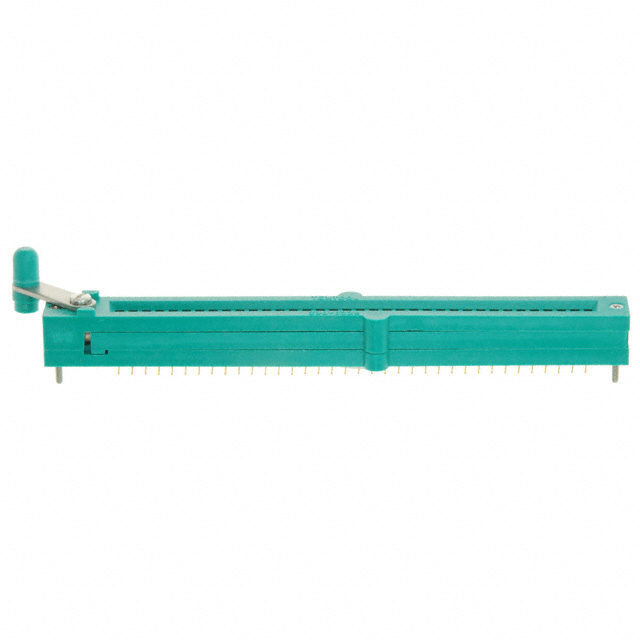

3M 用于IC/晶体管的插座 236-6225-00-0602

236-6225-00-0602概述

    3M™ Textool™ ZIP Strip Sockets 技术手册

    1. 产品简介


    3M™ Textool™ ZIP Strip Sockets 是一种用于单列直插式(SIP)封装的电子连接器,适合于0.100英寸(2.54毫米)间距的应用场景。这些插座可以单独使用或成对使用,以适应非标准引脚布局的需求。产品支持10至36个引脚,适用于多种单列直插式封装。

    2. 技术参数


    - 尺寸和规格:
    - 间距:0.100英寸(2.54毫米)
    - 引脚数量:10-36
    - 接触点高度:0.085英寸(2.2毫米)
    - 螺钉孔规格:2x #0-80
    - 电气特性:
    - 电流容量:1安培
    - 绝缘电阻:大于1 x 10^9 欧姆(500伏直流)
    - 耐压:1000伏交流峰值
    - 环境特性:
    - 温度范围:-55°C 至 +125°C
    - 材料:
    - 外壳:玻璃填充聚砜
    - 插针:铍铜
    - 表面处理:30微英寸(0.76毫米)金镀层覆盖50微英寸(1.3毫米)镍
    - 颜色:绿色
    - 包装标识:3M标志和产品编号

    3. 产品特点和优势


    - 零插入力机制:通过杠杆操作实现零插入力,确保平稳无损的插拔过程。
    - 高接触可靠性:铍铜材质接触点提供了稳定的电气连接,适合高频和高电流应用。
    - 宽温度范围:-55°C 至 +125°C 的工作温度范围使其适用于广泛的工业和消费电子产品。
    - 环保材料:玻璃填充聚砜外壳不仅耐热,还符合UL 94V-0阻燃等级。

    4. 应用案例和使用建议


    - 应用场景:
    - 工业控制设备
    - 通信系统
    - 计算机外围设备
    - 仪器仪表
    - 使用建议:
    - 在安装过程中要小心不要过度弯曲引脚,以免影响接触可靠性。
    - 确保插座和插头之间的连接稳定,避免由于松动导致的信号干扰。

    5. 兼容性和支持


    - 兼容性:
    - 这些插座适用于任何标准和非标准的SIP封装,适用于0.100英寸(2.54毫米)间距的设计。
    - 支持和服务:
    - 3M公司提供全面的技术支持和售后服务,包括产品咨询、订单处理和技术指导。

    6. 常见问题与解决方案


    - 问题1:插入时出现接触不良
    解决办法:检查插座和插头的清洁程度,确保无灰尘和杂质。
    - 问题2:插头不易拔出
    解决办法:检查插头是否有机械损伤,使用适当的力进行拔插,避免暴力操作。

    7. 总结和推荐


    3M™ Textool™ ZIP Strip Sockets 是一款可靠且多功能的电子连接器,适用于多种高要求的工业和商业应用。其出色的零插入力机制、稳定的电气连接性能以及宽广的工作温度范围,使得它成为许多应用的理想选择。综合以上各方面,强烈推荐这款产品给需要高性能电子连接器的用户。
    如有更多疑问或需要技术支持,请联系3M客户服务部门,电话:800-225-5373。

236-6225-00-0602参数

参数
长*宽*高 121.2mm(长度)*10.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

236-6225-00-0602厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

236-6225-00-0602数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 236-6225-00-0602 236-6225-00-0602数据手册

236-6225-00-0602封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.3416 ¥ 555.1963
10+ $ 56.393 ¥ 471.9386
30+ $ 52.1893 ¥ 436.759
50+ $ 50.3433 ¥ 421.3103
100+ $ 47.9434 ¥ 401.2261
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 555.19
