929838-01-18

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 36pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-18
供应商: 国内现货
标准整包数: 1

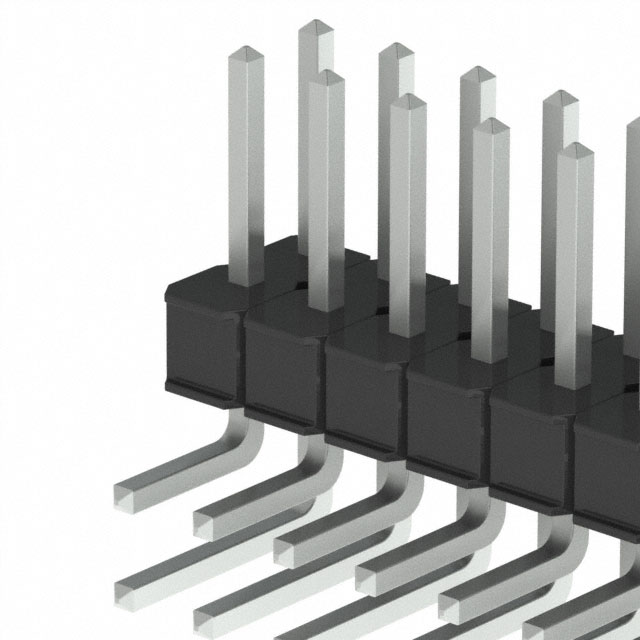

3M 矩形连接器 - 针座 - 公插针 929838-01-18

929838-01-18概述

    3M™ Pin Strip Header Single and Dual Row — 929 Series

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 系列是一款用于连接电子电路的高可靠性连接器。它具有单排和双排两种结构,适用于多种电气应用,包括工业控制、通信设备、计算机接口以及医疗设备等领域。该系列通过直角和平直尾部设计提供多样的安装方式,适用于焊接和其他组装工艺。此外,它还提供镀金、哑光锡和锡铅三种电镀选项,以满足不同环境下的耐久性要求。

    2. 技术参数


    - 物理特性:
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 底镀层:50 微英寸镍
    - 擦拭区及焊尾:金、哑光锡、锡铅选项
    - 电气特性:
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 欧姆(500 VDC时)
    - 耐电压:1500 VRMS 海平面
    - 环境特性:
    - 温度范围:-40°C 至 +105°C
    - 加工等级:仅PCT部件可达260°C(J-STD-020C标准),PBT绝缘版本的最大绝缘温度为191°C(焊接波形工艺)

    3. 产品特点和优势


    - 可堆叠性:允许垂直空间利用,提高设备集成度。
    - 多样的镀层选择:提供金、哑光锡和锡铅选项,增强耐用性和兼容性。
    - 高温塑料材料:适用于波峰焊或红外焊接工艺。
    - 焊脚支架:便于波峰焊接过程。
    - 板针固定功能:可选配置提升连接器稳定性。
    - 环保合规:符合RoHS和其他全球环境保护法规。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 可广泛应用于多个领域,例如工业自动化控制系统、通信设备内部布线、计算机主板插接等。在具体应用中,用户应根据实际需求选择合适的焊尾长度和电镀类型。建议在高湿或高温环境下使用PCT绝缘材料版本以确保长期稳定性。

    5. 兼容性和支持


    - 该产品兼容主流的电子元器件和电路板布局,适用于现有的多种电子设计系统。
    - 3M公司提供全面的技术支持和售后服务,包括产品认证信息和详细的安装指南,帮助用户顺利完成安装和调试。

    6. 常见问题与解决方案


    - 问题:如何正确识别所需的焊尾长度?
    - 解决方案:参考订购信息表确定焊尾长度代码,确保安装精度。
    - 问题:在焊接过程中遇到焊接不良怎么办?
    - 解决方案:检查是否符合加工温度要求,确认选用正确的绝缘材料版本。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 单双排 929 系列是一款高性能、多功能且环保的电子连接器。它的多样性和可靠性使其成为多种电气应用的理想选择。对于需要高可靠性和耐用性的设计项目,我们强烈推荐使用此系列产品。

929838-01-18参数

参数
额定电流 2.5A
间距-配接 2.54mm
触头镀层 - 配接 锡铅
排数 2
触头镀层厚度 - 配接 2.54μm
防护等级 -
针脚数 36pin
类型 Header,Push-Pull
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-18厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-18数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-18 929838-01-18数据手册

929838-01-18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 2.352 ¥ 19.5922
30+ $ 2.184 ¥ 18.1927
60+ $ 2.0496 ¥ 17.0732
库存: 1918
起订量: 26 增量: 1
交货地:
最小起订量为:6
合计: ¥ 117.55
