P25E-050S-EA

厂牌: 3M
产品描述: 3M IDC连接器, P25E系列, 母座, 50路, 2行, 1.27mm节距, 电缆安装
供应商型号: 3M157510-ND
供应商: Digi-Key
标准整包数: 1

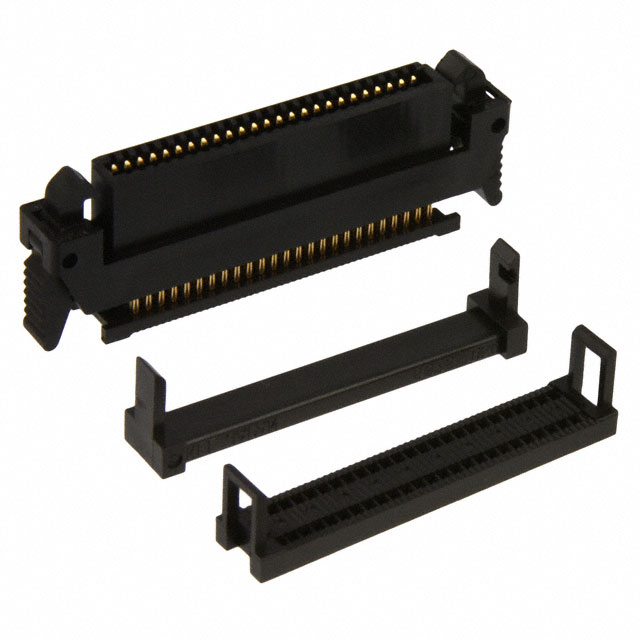

3M 矩形连接器 - 自由悬挂/面板安装 P25E-050S-EA

P25E-050S-EA概述

    3M™ Pak 50 Wiremount Socket 技术手册解析

    1. 产品简介


    3M™ Pak 50 Wiremount Socket 是一款适用于工业和消费电子领域的接插件。该产品主要用于连接 .025" 软 PVC 线缆(如 3M 3754 系列线缆),并通过其独特的设计实现高可靠性的电气连接。它适用于 .050" 规格的接线插座,并具备多点连接能力,能够轻松组装成复杂的电缆系统。

    2. 技术参数


    - 绝缘体材料: 玻璃填充尼龙
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 磷青铜
    - 镀层:
    - 基底层: 镍
    - 擦拭区域: 0.25μm [10 μ"] 金
    - 端子区域: 金闪光 (符合 RoHS)
    - 适用线缆: 30 AWG 羊毛 PVC 扁平带状线缆
    - 额定电流: 0.5 A
    - 绝缘电阻: > 1 × 10^9 Ω @ 250 VDC
    - 耐压: 300 VAC,持续 1 分钟
    - 温度范围: -55°C 至 +85°C
    - 兼容性: 与 TS-1144 兼容
    - 订购信息: P25E-XXXS-EA (其中 XXX 表示接触点数量)

    3. 产品特点和优势


    - 链式连接: 可以通过链式连接方式实现电缆的多点连接,提高系统的灵活性。
    - 锁扣/弹出机制: 内置的锁扣/弹出机制确保连接的稳定性,减少误拔的风险。
    - 标准的电缆应力释放: 无需额外的应力释放配件,方便快速安装。
    - 符合 RoHS 规范: 确保产品在生产和使用过程中对环境友好,无有害物质。

    4. 应用案例和使用建议


    3M™ Pak 50 Wiremount Socket 广泛应用于自动化控制系统、工业机器人、消费电子产品等领域。在组装过程中,可以先将接插件固定在 PCB 上,然后通过压接工具完成与电缆的连接。建议在安装前仔细阅读产品手册,并按照推荐的工具和工艺进行操作,以确保最佳效果。

    5. 兼容性和支持


    该产品兼容于 TS-1144 系列,方便用户进行系统集成。3M 公司提供全面的技术支持和售后服务,包括产品培训和技术咨询。客户还可以根据需要定制成品电缆组件,满足特定的应用需求。

    6. 常见问题与解决方案


    - 问题: 连接不稳定
    - 解决方案: 检查锁扣/弹出机制是否正确安装并闭合。如果仍存在问题,考虑更换新的接插件。
    - 问题: 接触不良
    - 解决方案: 确保线缆和接插件之间的接触良好,必要时可以重新压接或更换线缆。
    - 问题: 插拔困难
    - 解决方案: 确认使用的工具正确,并且压接力适中。如果压接力过大可能导致变形,过小则无法形成良好的电气连接。

    7. 总结和推荐


    综上所述,3M™ Pak 50 Wiremount Socket 是一款高性能、高可靠性的接插件产品,适用于多种工业和消费电子产品中。它的易安装性、稳定的连接能力和广泛的兼容性使其成为理想的选择。我们强烈推荐这款产品给需要高品质接插件解决方案的用户。

P25E-050S-EA参数

参数
触头镀层
针脚数 50pin
电缆端接 IDC
类型 Latch Lock/Eject Hooks,Receptacle
线规 30 AWG
颜色 黑色
排数 2
间距 1.27mm
触头镀层厚度 -
长*宽*高 46.48mm(长度)*6.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

P25E-050S-EA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P25E-050S-EA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M P25E-050S-EA P25E-050S-EA数据手册

P25E-050S-EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.2152 ¥ 127.3322
10+ $ 12.9303 ¥ 108.2106
50+ $ 11.8042 ¥ 98.7865
库存: 479
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 127.33
