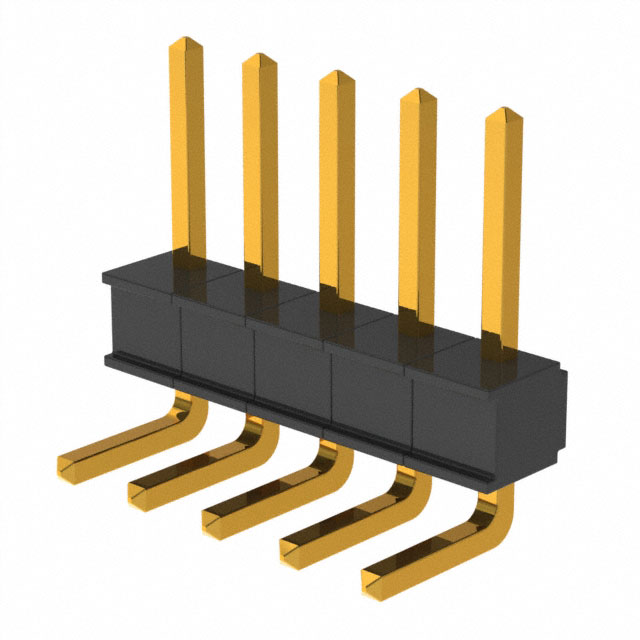

929648-01-05-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 5pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156539-05-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929648-01-05-I

929648-01-05-I概述

    3M™ Pin Strip Header 单排和双排引脚条产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一种适用于单排和双排引脚的电子连接器,主要设计用于电路板间的电气连接。这种连接器可用于多种场合,如工业控制、通信设备和消费电子产品等。它的直角和直插两种形式提供了灵活性,可满足不同的安装需求。

    2. 技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸丁酯(PBT)或高耐温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、锡铅、哑光锡
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:PCT 部件 260°C(按 J-STD-020C),最大绝缘体温度 191°C(仅限波峰焊接工艺)

    3. 产品特点和优势


    - 堆叠功能:可实现多层堆叠,提高连接密度。
    - 多种镀层选择:提供金、锡铅、哑光锡三种镀层,以适应不同应用场景的需求。
    - 高耐温塑料:适合波峰焊或红外焊接,确保焊接过程中的可靠性。
    - 引脚站脚设计:适用于波峰焊接,提高焊接质量。
    - 板针保持功能:通过改变订购代码,可选择是否增加板针保持功能。

    4. 应用案例和使用建议


    - 工业自动化设备:3M™ Pin Strip Header 可应用于自动化生产线中的传感器连接。
    - 通信设备:在路由器、交换机等设备中用于 PCB 间的电气连接。
    - 消费电子产品:适用于智能手机、平板电脑等小型设备中的内部连接。
    使用建议:
    - 在高温环境下使用时,应优先考虑选用 PCT 绝缘材料。
    - 在进行波峰焊接时,需注意引脚站脚设计以确保焊接质量。

    5. 兼容性和支持


    - 兼容性:与标准的 PCB 孔位兼容,确保良好的机械和电气连接。
    - 支持服务:3M 提供详尽的技术支持和售后服务,包括产品文档、安装指南和故障排除服务。

    6. 常见问题与解决方案


    1. 焊接过程中引脚变形:检查引脚是否正确插入孔内,确保焊接过程平稳。
    2. 电气连接不稳定:确认镀层完好无损,重新焊接可能有缺陷的部分。
    3. 引脚保持力不足:确认选择了带板针保持功能的版本。

    7. 总结和推荐


    3M™ Pin Strip Header 以其多样化的镀层选择、高耐温性能及可靠的电气连接能力,成为广泛应用于各种工业和消费电子领域的理想选择。无论是需要高可靠性连接的应用还是追求成本效益的项目,它都表现出色。综上所述,我强烈推荐使用这款高质量的产品。

929648-01-05-I参数

参数
类型 Breakaway,Header,Push-Pull
排数 1
触头镀层厚度 - 配接 250nm
针脚数 5pin
间距-配接 2.54mm
触头镀层 - 配接
额定电流 2.5A
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
