929647-04-13-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 13pin 2.5A 250nm 金 黑色 通孔安装 33mm*2.92mm*2.54mm
供应商型号: 929647-04-13-I
供应商: 国内现货
标准整包数: 1

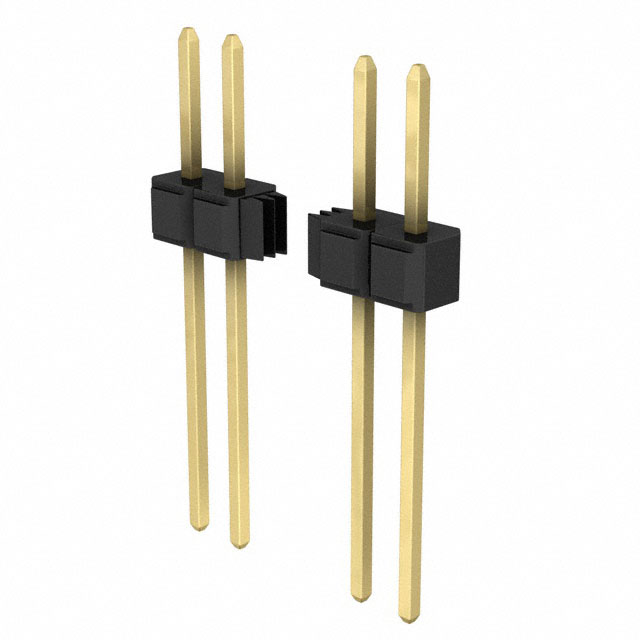

3M 矩形连接器 - 针座 - 公插针 929647-04-13-I

929647-04-13-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header 单行和双行连接器系列,提供.100英寸和.235/.318英寸两种接触长度选项,支持直角和直立安装方式。这种连接器可用于波峰焊或红外焊接工艺,并具有堆叠能力。该系列提供了金、光亮锡和锡铅合金镀层等多种选择,适用于广泛的工业应用领域,如通讯设备、医疗仪器、自动化控制系统等。

    技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT),通过UL 94V-0防火测试,颜色为黑色。
    - 触点材料:铜合金,具有50微英寸(1.27微米)镍底镀层。
    - 电流承载能力:2.5安培。
    - 绝缘电阻:大于5×10^9欧姆@500V直流电。
    - 耐压:海平面1500VRMS。
    - 温度范围:-40°C到+105°C。
    - 加工温度:仅PCT部件达到260°C(J-STD-020C标准),PBT版本最大绝缘体温度为191°C。
    - 湿度敏感等级:1级(J-STD-020C标准)。

    产品特点和优势


    1. 堆叠能力:可以实现多层堆叠,提高了空间利用率。
    2. 多样化镀层选项:提供金、光亮锡和锡铅合金镀层,满足不同应用场景的需求。
    3. 高温度塑料:适用于波峰焊或红外焊接工艺,保证连接器的稳定性和耐用性。
    4. 引脚保留功能:部分型号可选板上引脚保留功能,提高产品的可靠性。
    5. 合规性:符合欧盟RoHS指令和中国RoHS标准,适用于环保要求严格的应用场合。

    应用案例和使用建议


    这些连接器广泛应用于各种需要高密度互连的场合,例如工业自动化控制系统、医疗仪器设备、通信基础设施等。建议根据具体应用场景选择合适的镀层材料和引脚长度,确保最佳性能。同时,在组装过程中应注意焊接温度和时间控制,以避免对连接器造成损伤。

    兼容性和支持


    3M 提供了详细的技术支持和售后服务,客户可以通过拨打指定电话获取详细的订购和技术咨询信息。此外,对于该系列连接器的使用和维护,3M也提供了详尽的文档和指南。

    常见问题与解决方案


    - 问题一:连接器安装时出现接触不良现象。
    - 解决方案:检查焊盘设计是否符合推荐尺寸;确认焊接温度和时间是否在建议范围内。

    - 问题二:引脚折断或弯曲。
    - 解决方案:避免使用推荐以外的切割方法;对于双排引脚不建议进行剪切处理。

    总结和推荐


    3M™ Pin Strip Header 连接器以其可靠的设计、多样化的镀层选项和严格的环保合规性,在众多工业应用中展现出色的表现。对于需要高可靠性和环保性的项目,该系列连接器是理想的选择。强烈推荐给需要高性能互连解决方案的工程师和采购商。

929647-04-13-I参数

参数
排数 1
防护等级 -
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
额定电流 2.5A
颜色 黑色
类型 Breakaway,Header,Push-Pull
针脚数 13pin
间距-配接 2.54mm
长*宽*高 33mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-04-13-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-13-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-13-I 929647-04-13-I数据手册

929647-04-13-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 2.184 ¥ 18.1927
35+ $ 2.028 ¥ 16.8932
70+ $ 1.9032 ¥ 15.8537
库存: 282
起订量: 28 增量: 1
交货地:
最小起订量为:7
合计: ¥ 127.34
