首页  >  产品百科  >  D89150-0031HK

D89150-0031HK

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 50pin 380nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 68.1mm*7.6mm*7.6mm
供应商型号: FA-D89150-0031HK
供应商: Avnet
标准整包数: 1

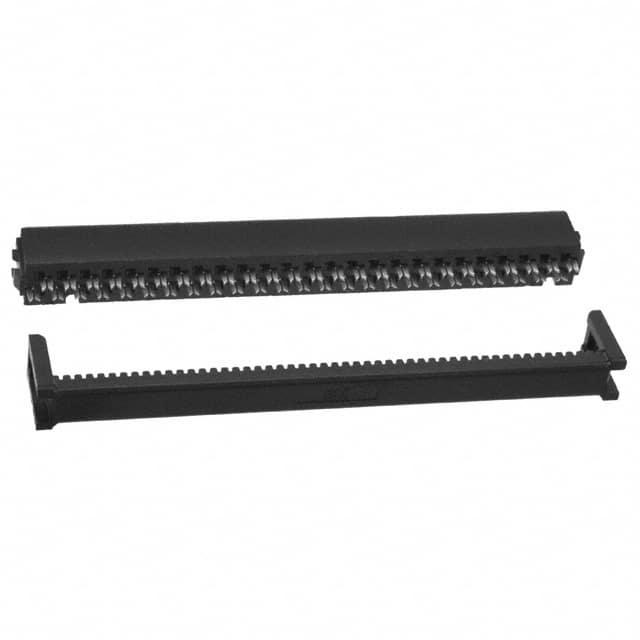

3M 矩形连接器 - 自由悬挂/面板安装 D89150-0031HK

D89150-0031HK概述


    产品简介


    3M D891系列IDC(Insulation Displacement Contact)压接型带状电缆插座是专为.050英寸间距的电缆设计的电子元器件。它广泛应用于各类需要高密度连接的应用场合,例如工业自动化、通信设备和消费电子等领域。该系列产品提供了灵活的组装方式,以满足不同应用需求。

    技术参数


    | 参数 | 规格 |

    | 接触数量 | 见表1 |
    | 插座配置 | 带或不带中心凸起 |
    | 尺寸 | 0.100" x 0.100"(2.54mm x 2.54mm) |
    | 电绝缘电阻 | >1 X 10^9 Ω at 500 VDC |
    | 绝缘耐压 | 1,000 VRMS |
    | 材料 | 绝缘材料:玻璃填充聚酯;接触材料:磷青铜,镀金层 |
    | 适用线径 | 26 AWG 和 28 AWG |
    | 温度范围 | -55°C 至 +105°C |

    产品特点和优势


    1. 双极化槽位:支持多种极化选项,增强了连接器的灵活性。
    2. 防过早锁扣设计:在运输过程中防止提前锁定,确保可靠性。
    3. 可选双面粘贴拉拔片:方便无工具插拔操作。
    4. 嵌套式外壳:支持电缆从任一侧接入,简化安装过程。
    5. 兼容性:支持双极化,适用于军用标准要求。

    应用案例和使用建议


    应用案例
    D891系列IDC插座可用于工业机器人手臂、自动控制系统等复杂环境中。在这样的应用场景中,它们能够确保连接的稳定性和耐用性,减少维护成本。
    使用建议
    为了提高产品的使用寿命和稳定性,建议定期检查连接点是否有损坏或磨损迹象,并根据使用环境选择合适的极化配置。同时,推荐使用3M官方提供的专用装配工具进行安装,以确保最佳效果。

    兼容性和支持


    该产品与多种电缆和工具兼容,如需更多信息,请联系当地3M代表。3M公司提供详尽的技术文档和专业的售后服务,帮助用户解决问题并确保产品正常使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座无法正确对齐 | 确保使用正确的极化选项和正确的工具进行装配 |
    | 连接处接触不良 | 检查插针是否有损坏或变形,必要时更换插针 |
    | 连接不稳定 | 重新调整插头的位置,并确保电缆正确固定 |

    总结和推荐


    3M D891系列IDC压接型带状电缆插座以其独特的双极化设计、卓越的电气性能和广泛的适用性在市场上具有明显的优势。该产品在高密度连接应用中表现出色,特别适合于需要高可靠性的工业环境。总体而言,这款产品是值得推荐的选择,无论是从性能还是耐用性来看,都能满足用户的多方面需求。

D89150-0031HK参数

参数
电缆端接 IDC
触头镀层
类型 Receptacle
线规 26-28 AWG
间距 2.54mm
颜色 灰色
触头镀层厚度 380nm
排数 2
针脚数 50pin
长*宽*高 68.1mm*7.6mm*7.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

D89150-0031HK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

D89150-0031HK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M D89150-0031HK D89150-0031HK数据手册

D89150-0031HK封装设计

查看详情并下载
Symbol
Footprint
3D Model
