3448-89160

产品分类: 矩形连接器 - 配件
厂牌: 3M

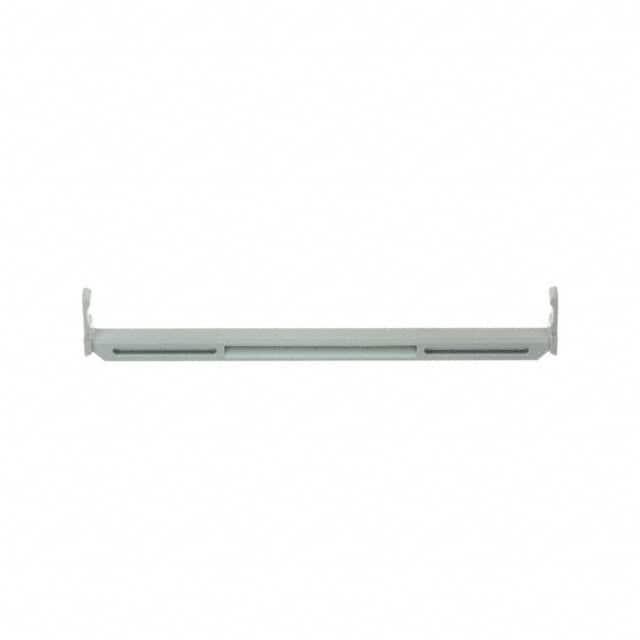

产品描述: 60pin Strain Relief 891 Series 80mm(长度)*6.1mm(宽度)
供应商型号: FA-3448-89160
供应商: Avnet
标准整包数: 1
3M 矩形连接器 - 配件 3448-89160

3448-89160概述

    3M™ IDC Ribbon Cable Socket 技术手册解析

    1. 产品简介


    产品类型:
    3M™ IDC Ribbon Cable Socket(简称891系列),用于.050英寸间距的电缆连接。
    主要功能:
    - 快速装配到手动或半自动装配设备中
    - 防止运输过程中过早锁住卡扣
    - 可选双面粘合拉拔标签便于插拔
    - 适用于双侧线缆连接,减少单侧线缆连接的需求
    - 军用级极化设计,可带中心突起或不带
    应用领域:
    广泛应用于各种电子设备中,如工业自动化设备、计算机系统、数据通信等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 玻璃填充聚酯(PBT) |
    | 火焰等级 | UL 94V-0 |
    | 色彩 | 灰色 |
    | 接触材料 | 磷青铜 |
    | 接触镀层 | 镍(50 μ”)下层,金(30 μ”)上层 |
    | 导线适用范围 | 26AWG和28AWG绞合导线 |
    | 最大电流 | 28AWG:1.25A;26AWG:1.50A |
    | 电气强度 | 1000VRMS(海平面) |
    | 温度等级 | -55°C至+105°C |
    | UL文件编号 | E680803 |

    3. 产品特点和优势


    - 易于装配:预装配在剑架上,方便手动和半自动装配设备装入。
    - 运输保护:带有防过早锁住卡扣的凸点。
    - 便捷拆卸:可选双面粘合拉拔标签,便于拔出。
    - 灵活连接:双槽盖设计使得双侧线缆都能轻松连接,几乎无需使用单槽连接器。
    - 军规认证:符合军用级极化标准,有或无中心突起选项。

    4. 应用案例和使用建议


    - 工业自动化设备:3M™ IDC Ribbon Cable Socket特别适合在需要高可靠性的工业环境中使用。建议确保环境温度不超过规定值,并定期检查插拔标签是否损坏。
    - 数据通信设备:在数据通信中使用时,建议关注电流负载,并使用配套的工具进行装配,以保证良好的接触效果。

    5. 兼容性和支持


    - 与配套的3M™ Press、3M™ Locator Plate 3443-107N和3M™ Platen 3442-9工具兼容。
    - 支持单独订购拉拔标签和应力缓解件。
    - 厂家提供全面的技术文档和支持,详见官方网站。

    6. 常见问题与解决方案


    - 问题:如何判断插座是否安装正确?
    - 解决方案:检查插座是否有正确的标记三角形,并确保所有引脚都已正确插入。
    - 问题:如何更换拉拔标签?
    - 解决方案:参照技术手册中的步骤操作,或联系3M官方客服获取帮助。

    7. 总结和推荐


    3M™ IDC Ribbon Cable Socket凭借其高可靠性、易装配性和广泛的适用范围,在电子设备连接领域表现出色。特别是在工业自动化和数据通信中,其性能优越。考虑到制造商提供的强大技术支持和保修政策,强烈推荐使用该产品。对于需要频繁拆装的应用场景,可考虑额外选购拉拔标签以提高便利性。

3448-89160参数

参数
针脚数 60pin
配件类型 Strain Relief
配套使用/相关产品 891 Series
长*宽*高 80mm(长度)*6.1mm(宽度)
零件状态 在售
包装方式 袋装

3448-89160厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3448-89160数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 配件 3M 3448-89160 3448-89160数据手册

3448-89160封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.066 ¥ 0.5452
库存: 395
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0.54
