5622-1200-ML

厂牌: 3M
产品描述: Conn SATA RCP 15Power/7Signal POS 1.27mm Solder RA SMD 22 Terminal 1 Port
供应商型号: Q-5622-1200-ML
供应商: 期货订购
标准整包数: 5100

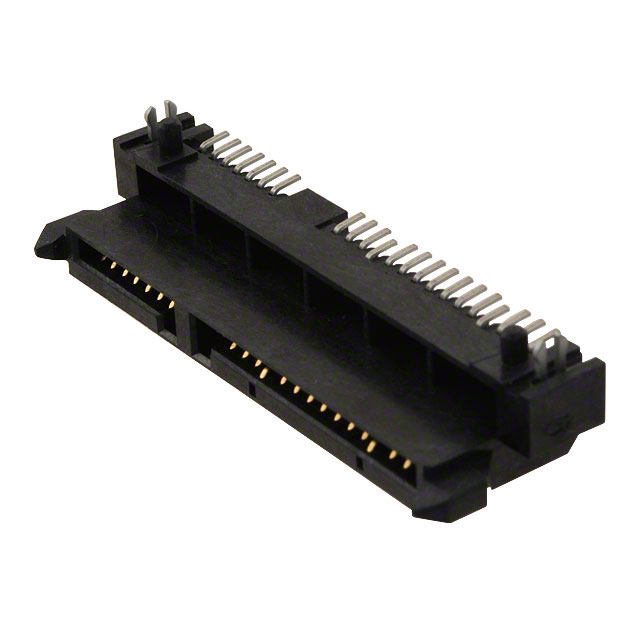

3M 模块化连接器 - 接线块 5622-1200-ML

5622-1200-ML概述

    3M™ Serial Advanced Technology Attachment (SATA) Connector 5622 Series

    产品简介


    3M™ Serial Advanced Technology Attachment (SATA) Connector 是一种专为高性能背板连接应用设计的电子元器件。该系列包含垂直和直角两种安装方式,标准高度且支持表面贴装(Surface Mount)。主要应用于硬盘驱动器(HDD)与主机之间的信号和电源传输。该连接器可满足 SATA 2.6 规范要求,确保数据传输稳定可靠。

    技术参数


    - 位置数量:22 位信号和电源组合
    - 连接类型:输入/输出连接器,适用于背板应用
    - 触点材料:铜合金
    - 电镀层:
    - 基底电镀:最低 50 微英寸镍
    - 擦拭区电镀:最低 30 微英寸金
    - 焊接尾部电镀:最低 100 微英寸锡
    - 电气特性:
    - 额定电流:1.5 安培
    - 绝缘电阻:最小 103 兆欧
    - 耐压:海拔海平面处 500 伏交流电
    - 物理特性:
    - 绝缘材料:高温热塑性塑料
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 环境特性:
    - 工作温度范围:-40°C 到 +85°C
    - 认证信息:
    - UL 文件号:E680803

    产品特点和优势


    - 盲插定位:提供方便的电缆连接体验。
    - 高可靠性:符合 SATA 2.6 规范,确保稳定的数据传输。
    - 易于制造:右角度型号带有 PCB 锁紧夹,有助于提高生产效率。
    - 化学合规性:符合 RoHS 相关规定,环保无害。


    应用案例和使用建议


    - 应用案例:广泛应用于服务器、存储系统和计算机背板等需要高速数据传输的应用场景。
    - 使用建议:由于具有盲插定位功能,安装时需特别注意正确的电缆插入方向以确保接触良好。此外,在选择焊接点时要确保焊锡量充足,避免因焊接不良导致连接失效。

    兼容性和支持


    - 兼容性:该连接器可适配于各种 HDD 顶部带有 SATA 接头的产品。
    - 支持服务:如需技术支持或订购,请联系 3M 客服电话 800-225-5373。

    常见问题与解决方案


    - 问题:如何确保正确的电缆插入?
    - 解决方案:通过检查电缆的插入方向和盲插定位结构来确保正确插入。
    - 问题:焊接过程中容易发生虚焊?
    - 解决方案:焊接前仔细清理焊接点,使用适量焊锡并确保焊接温度和时间合适。

    总结和推荐


    总体而言,3M™ Serial Advanced Technology Attachment (SATA) Connector 5622 系列凭借其可靠的设计和出色的性能,在工业存储和计算领域表现卓越。建议在对数据传输稳定性要求较高的应用中采用。无论是对于原始设备制造商还是终端用户,这一系列产品都值得信赖。

5622-1200-ML参数

参数
长*宽*高 40.43mm(长度)*12.87mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 托盘

5622-1200-ML厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

5622-1200-ML数据手册

厂牌 PDF简要描述 下载
3M 模块化连接器 - 接线块 3M 5622-1200-ML 5622-1200-ML数据手册

5622-1200-ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5100+ $ 1.8918 ¥ 15.7967
10200+ $ 1.8918 ¥ 15.7967
15300+ $ 1.8918 ¥ 15.7967
库存: 51000
起订量: 5100 增量: 1
交货地:
最小起订量为:5100
合计: ¥ 80563.17
