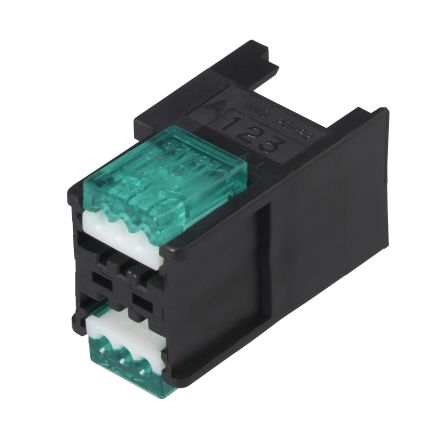

3M  7010304862

7010304862概述

    3M™ Mini-Clamp Socket 技术手册解析

    1. 产品简介


    3M™ Mini-Clamp Socket 是一款专为日本和亚洲市场设计的插拔式连接器(IDC),适合电线直径范围为 20 至 26 AWG 的连接需求。此产品主要应用于面板安装和线缆连接,广泛用于电子设备、工业控制、通信设备等领域。它的紧凑设计可以有效节省空间,且易于快速安装和拆卸,提供高度可靠的电连接。

    2. 技术参数


    | 参数类别 | 描述 |

    | 物理属性 | 绝缘材料:玻璃增强热塑性塑料;盖子透明热塑性塑料;符合 UL 94V-0阻燃等级,颜色可选黑色、白色及定制颜色。 |
    接触材料:铜合金;镀镍层厚度 ≥ 2.54 µm,金镀层 ≥ 0.2 µm,并含润滑剂。 |
    | 适用电线 | 支持直径范围 20~26 AWG 的电线(裸线、镀锡或镀锡覆盖);适用于柔性和半刚性聚氯乙烯绝缘材料。 |
    | 电气性能 | 电流额定值:3.0 安培;电压额定值:32 伏特;绝缘电阻:>1 x 10^6 Ω(600 VDC)。 |
    耐压测试:1,000 VRMS(海平面条件)。 |
    | 环境适应性 | 工作温度范围:20°C 至 +85°C(最大电流 1.0 安培)、-20°C 至 +75°C(2.0 安培)、-20°C 至 +60°C(3.0 安培)。 |
    操作高度下的 UL 文件编号:E680803。 |

    3. 产品特点和优势


    - 多电线尺寸兼容性:支持 20~26 AWG 多种电线规格,满足多样化需求。
    - 免工具设计:采用标准钳子即可完成压接,简化安装过程。
    - 高可靠性:具有高达 3.0 安培电流能力,可确保长时间稳定运行。
    - 集成电缆固定:无需额外的固定措施,提升装配效率。
    - 耐久性高:具备较高的插拔次数(通常超过 100 次),减少维护成本。
    - 多功能性:支持无锁和带锁版本,满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化:用于工业控制设备之间的信号传输。
    - 消费电子产品:在小型家电、手机和笔记本电脑中实现便捷的线路连接。
    - 通信设施:用于网络交换机、路由器等通信设备。
    使用建议
    - 在选择适配的电线时,需确保绝缘层外径与指定范围相符(见表格)。
    - 使用标准钳子时需施加适当力道以保证接触良好,避免过载操作导致损坏。
    - 若长期处于高温环境,建议限制电流不超过 1.0 安培以延长使用寿命。

    5. 兼容性和支持


    该产品与市场上主流电线兼容,支持面板安装并可通过多种型号组合实现灵活扩展。3M 公司提供了详尽的技术文档和技术支持,确保客户能顺利完成安装与调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保压接工具压力适中,电线完全到位。 |
    | 温度过高 | 避免超出规定的最大温度范围运行。 |
    | 无法插入电线 | 检查电线尺寸是否符合要求,并重新尝试插入。 |

    7. 总结和推荐



    总结


    3M™ Mini-Clamp Socket 是一款集高性能与易用性于一体的连接器,适用于各种复杂的电子设备连接场景。其紧凑设计、多电线兼容性以及可靠性使其成为市场中的佼佼者。
    推荐
    鉴于其优异的技术指标和广泛的适用性,我们强烈推荐在需要高效、可靠电连接的应用场合中使用此产品。无论是工业设备还是消费电子,该连接器都能提供卓越的表现,是理想的选择之一。
