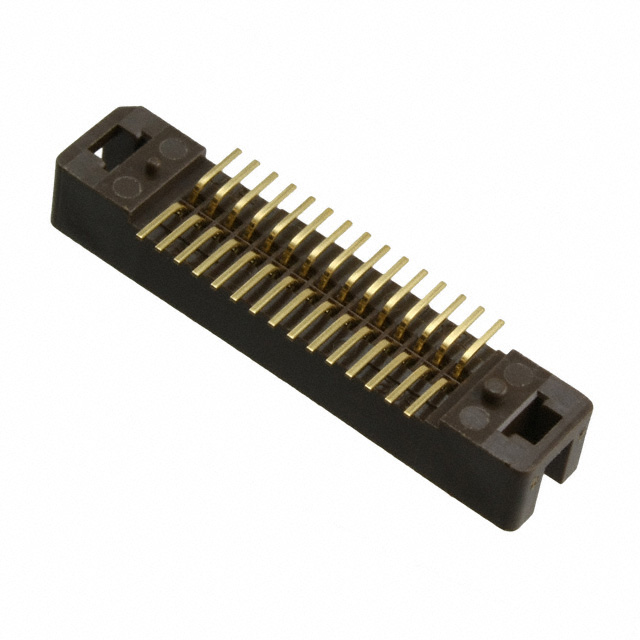

P50LE-030P1-SML-DA

厂牌: 3M
产品描述: Latch Holder,Plug 1.27mm 2 30pin 500mA 金 棕色 贴片安装 31.78mm(长度)*8.6mm(高度)
供应商型号: P50LE-030P1-SML-DA-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 P50LE-030P1-SML-DA

P50LE-030P1-SML-DA概述

    3M™ Pak 50 Low Profile Plug:技术手册综述

    产品简介


    3M™ Pak 50 Low Profile Plug是一款具有低轮廓设计的插头,适用于通过孔(直插式和直角)及表面贴装(SMT)的应用。该插件的接合/弹出机构能够确保稳定的连接,而低轮廓的设计使其高度仅为11.8毫米(使用表面贴装版本)。该插头可与P25LE线式插座配合使用,以实现互连。此外,该产品符合RoHS标准,确保环保合规性。

    技术参数


    - 物理特性:
    - 绝缘体材料: 玻璃填充聚苯硫醚(PPS)
    - 颜色: 棕色
    - 触点材料: 磷青铜
    - 接触电镀: 镍底层电镀,金闪镀区
    - 焊尾: 金闪镀区
    - 保持夹: 锡铜
    - 相互兼容性: TS-1142
    - 电气特性:
    - 电流容量: 0.5安培
    - 绝缘电阻: 在250 VDC下大于1×10^9欧姆
    - 耐电压: 在交流电300伏下持续1分钟
    - 环境特性:
    - 温度范围: -55°C至+85°C
    - 制程等级: 260°C MSL1(符合J-STD-020C标准)
    - UL文件编号: E680803

    产品特点和优势


    - 稳定连接: 内置的接合/弹出机制确保连接的安全可靠。
    - 低轮廓设计: 高度仅为11.8毫米,适用于空间受限的设计。
    - 互连兼容性: 可与P25LE线式插座配合使用,提供多样化的互连选择。
    - 环保合规性: 符合RoHS标准,对环境友好。
    - 宽温度范围: 可适应-55°C至+85°C的工作温度范围,增强环境适应性。

    应用案例和使用建议


    3M™ Pak 50 Low Profile Plug非常适合应用于高密度布线需求的产品中,如计算机主板、服务器、通信设备等。考虑到其低轮廓设计,特别适合于需要节省空间的设计项目。使用时建议仔细参考装配指南,确保正确安装焊尾,并进行必要的测试以验证连接可靠性。

    兼容性和支持


    该产品与P25LE线式插座兼容,为用户提供广泛的互连选项。3M公司提供了详细的技术文档和支持服务,包括安装指导和故障排除指南。客户可以联系3M的客服团队(电话:800-225-5373),获取技术支持和订购信息。

    常见问题与解决方案


    1. 连接不稳定: 检查接合/弹出机制是否正确安装,确保触点完全对接。
    2. 电流容量不足: 确认所使用的电流不超过0.5安培。
    3. 耐电压测试失败: 进行耐电压测试前,检查是否在指定的300 VAC电压下进行了1分钟的测试。
    4. 温度适应问题: 确保工作环境温度在-55°C至+85°C范围内。

    总结和推荐


    3M™ Pak 50 Low Profile Plug是一款集多种优势于一体的高质量插头,其稳定连接、低轮廓设计和广泛的互连兼容性使其成为高密度布线和空间受限应用的理想选择。尽管存在某些限制,如需要特定的安装和测试条件,但整体而言,其性能表现优异,值得推荐使用。对于需要高性能、环保且易于安装的插头解决方案的用户来说,这款产品无疑是一个优秀的选择。

P50LE-030P1-SML-DA参数

参数
类型 Latch Holder,Plug
触头镀层 - 配接
排数 2
颜色 棕色
间距-配接 1.27mm
额定电流 500mA
触头镀层厚度 - 配接 -
针脚数 30pin
防护等级 -
长*宽*高 31.78mm(长度)*8.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

P50LE-030P1-SML-DA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50LE-030P1-SML-DA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M P50LE-030P1-SML-DA P50LE-030P1-SML-DA数据手册

P50LE-030P1-SML-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.398 ¥ 62.5131
10+ $ 6.0559 ¥ 50.6805
50+ $ 5.4055 ¥ 45.2373
208+ $ 5.1489 ¥ 43.0899
库存: 58
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.51
