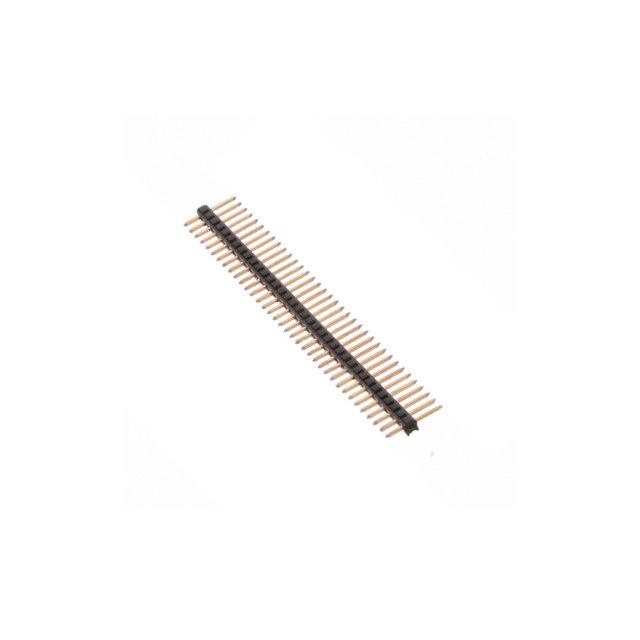

929647-09-36-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*2.92mm*2.92mm
供应商型号: 3M156537-36-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-09-36-I

929647-09-36-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header 单排和双排系列是一种专为电子连接应用设计的互连解决方案。这些接头主要用于通过点对点或电缆到板的连接来实现电子组件间的电连接。该系列产品提供直角和直立两种焊接尾部配置,可以满足不同应用场景的需求。

    技术参数


    - 材料: 绝缘材料为玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT),颜色为黑色。
    - 接触材料: 铜合金。
    - 镀层选项: 镀金、无光泽锡或锡铅合金。
    - 电流容量: 2.5A。
    - 绝缘电阻: 在500V DC时,大于5×10^9Ω。
    - 耐电压: 在海平面,额定耐压为1500VRMS。
    - 温度范围: 工作温度为-40°C至+105°C。
    - 加工等级: PCT部件最大绝缘温度为191°C,仅限于波峰焊接过程。
    - 湿度敏感度级别: 一级(J-STD-020C标准)。
    - UL 文件编号: E680803。

    产品特点和优势


    1. 堆叠能力: 可以实现接头之间的堆叠,便于多种布局。
    2. 镀层选择: 提供镀金、无光泽锡或锡铅合金等多种镀层选择,提高了可靠性。
    3. 高温度塑料: 使用可经受波峰或红外焊接的高温塑料,确保可靠性和耐用性。
    4. 焊盘支撑: 具有波峰焊接所需的焊盘支撑。
    5. 板针保持特性: 提供板针保持特性选项,增加机械稳定性。

    应用案例和使用建议


    该系列接头广泛应用于电信设备、计算机系统、工业控制和汽车电子等领域。例如,在汽车电子产品中,这些接头可以用于车载电子控制单元(ECU)的连接。在使用过程中,为了确保最佳效果,建议进行适当的孔图案设计和正确的焊接过程。

    兼容性和支持


    该产品与大多数电子组件和设备兼容。此外,3M公司提供了详尽的技术支持和售后服务,确保客户能够顺利使用产品并解决问题。

    常见问题与解决方案


    1. 问题: 焊接过程中出现虚焊。
    - 解决方法: 确保正确的焊接温度和时间,并且使用推荐的孔图案设计。
    2. 问题: 接触不良。
    - 解决方法: 检查接触表面是否清洁,并确认使用合适的镀层选项。
    3. 问题: 板针保持特性失效。
    - 解决方法: 在订购时指定‘9R9’以启用板针保持特性。

    总结和推荐


    3M™ Pin Strip Header 单排和双排系列是一款高效、可靠的互连解决方案,适用于各种复杂应用场景。该产品具有广泛的适用性和良好的兼容性,是电信、计算机系统、工业控制和汽车电子等领域的理想选择。强烈推荐给需要高性能连接器的应用工程师和技术人员。

929647-09-36-I参数

参数
颜色 黑色
类型 Breakaway,Header,Push-Pull
排数 1
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
针脚数 36pin
额定电流 2.5A
触头镀层厚度 - 配接 250nm
长*宽*高 91.4mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-09-36-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-09-36-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-09-36-I 929647-09-36-I数据手册

929647-09-36-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2104 ¥ 104.2007
10+ $ 9.1749 ¥ 84.4605
100+ $ 7.7985 ¥ 71.7905
500+ $ 6.9619 ¥ 64.0886
1000+ $ 6.63 ¥ 61.0334
库存: 2378
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.2
直接购买
加入购物车
