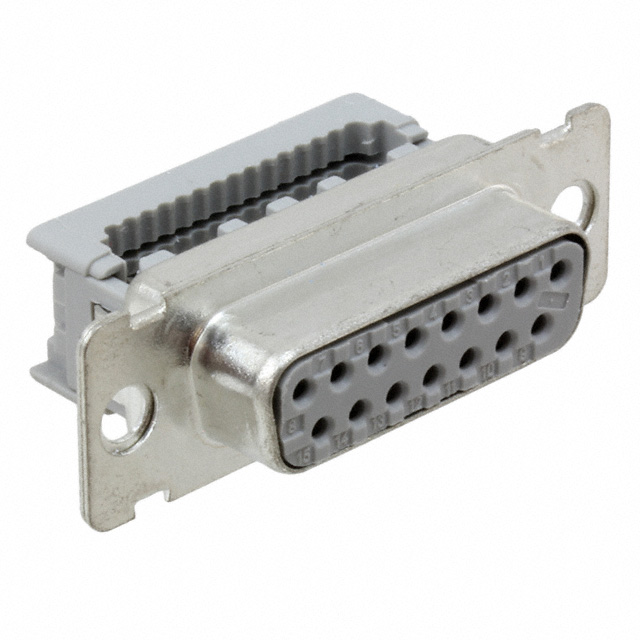

8315-8000

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Female Sockets,Receptacle 2 15pin Steel,Tin Plated 1A 金 灰色 面板安装 39.6mm*16.6mm*12.4mm
供应商型号: 3M15413-ND
供应商: Digi-Key
标准整包数: 1
3M D-Sub 连接器 8315-8000

8315-8000概述

    3M™ D Sub Socket Connector, 8300 Series:产品综述和技术手册

    产品简介


    3M™ D Sub Socket Connector, 8300 系列是一种适用于多种应用场景的插座连接器。该系列连接器可提供开放或封闭式盖子选项,以适应不同的安装需求。它主要应用于工业自动化、通讯设备、医疗仪器等领域,用于信号传输和电路保护。

    技术参数


    | 类别 | 参数 | 值 |
    |
    | 物理特性 | 绝缘材料 | 玻璃填充聚酯(PBT) |
    阻燃等级 | UL 94V-0 |
    颜色 | 灰色 |
    接触材料 | 铜合金 |
    接触镀层 | 镍镀层(50μ" [1.27μm])和金镀层(30μ" [0.76μm]) |
    壳体材料 | 钢 |
    壳体镀层 | 锡 |
    应力缓解材料 | 不锈钢 |
    导线容许范围 | 26和28 AWG实心或绞合导线 |
    标记 | 3M标志和接触位置编号 |
    | 电气特性 | 电流额定值 | 1A |
    绝缘电阻 | 大于1×10^9Ω(500VDC时) |
    耐压值 | 海拔零时1000VRMS |
    | 工作环境 | 温度范围 | -55°C至+105°C |
    UL文件号 | E68080 |

    产品特点和优势


    1. 开闭端盖选择:提供开放或封闭端盖选项,以适应不同安装需求。
    2. 改进的金属应力缓解:直接钩住金属壳,提高机械强度。
    3. 低轮廓设计:占用空间小,适合紧凑空间安装。
    4. 多安装方式:提供四种安装选项,增加灵活性。
    5. 合规性:符合RoHS标准,适用于环保要求严格的场合。

    应用案例和使用建议


    1. 工业自动化:适用于各种机械设备中信号传输接口,如PLC控制柜内。
    2. 通信设备:在服务器、交换机等通信设备中用于板间连接。
    3. 医疗仪器:由于其稳定的电气性能和良好的抗干扰能力,适用于精密医疗设备。
    使用建议:
    - 安装前请确保所有接触点干净无污,避免接触不良。
    - 根据具体使用场景选择合适的安装方式,例如前装或后装。
    - 使用专用工具进行组装,确保连接可靠。

    兼容性和支持


    - 兼容性:适用于3M公司指定的接线端子和附件,保证系统的稳定性和兼容性。
    - 支持服务:如有任何问题,请联系3M官方技术支持,他们将提供专业指导和服务。

    常见问题与解决方案


    1. 安装过程中卡顿:
    - 检查安装工具是否匹配,使用指定工具进行安装。
    - 确保所有接触点清洁无损,避免异物导致卡顿。
    2. 接触不良:
    - 重新清洁接触面,使用专用清洁剂。
    - 检查插针是否有变形或损伤,如有需要更换新的插针。

    总结和推荐


    3M™ D Sub Socket Connector, 8300 系列在工业自动化、通信设备及医疗仪器等领域表现出卓越的性能和可靠性。其独特的设计和高稳定性使其成为同类产品中的佼佼者。对于需要高度稳定和可靠连接的应用场合,强烈推荐使用此产品。

8315-8000参数

参数
颜色 灰色
端接 -
额定电流 1A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Female Sockets,Receptacle
长*宽*高 39.6mm*16.6mm*12.4mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

8315-8000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8315-8000数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 8315-8000 8315-8000数据手册

8315-8000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.8496 ¥ 83.2291
10+ $ 8.059 ¥ 67.4434
25+ $ 7.5537 ¥ 63.2153
50+ $ 7.1928 ¥ 60.1951
200+ $ 6.5227 ¥ 54.5866
400+ $ 6.2116 ¥ 51.983
600+ $ 6.0365 ¥ 50.5183
1000+ $ 5.8231 ¥ 48.7318
库存: 295
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 83.22
