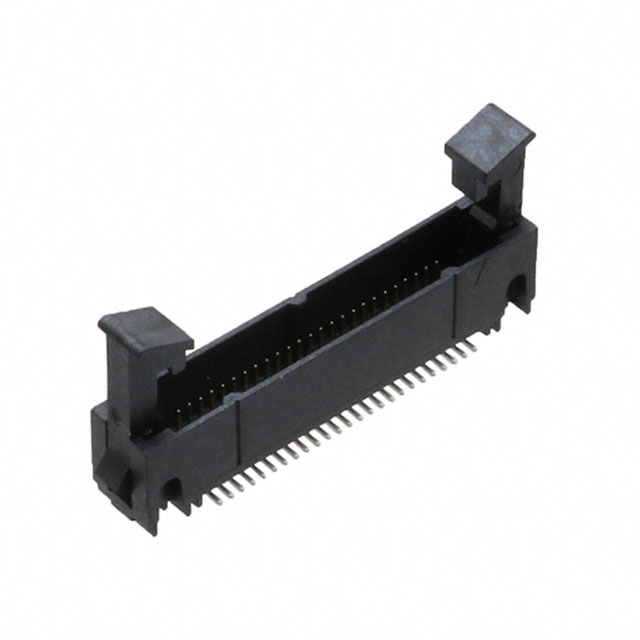

81050-660C04-RB

厂牌: 3M
产品描述: Header,Latch Lock/Eject Hooks,Long 1.27mm 2 50pin 750mA 760nm 金 黑色 贴片安装 45.97mm(长度)*8.79mm(高度)
供应商型号: 517-81050-660C04-RB
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 81050-660C04-RB

81050-660C04-RB概述

    3M™ 4-Wall, Tripolarized Header: 810 Series 技术概述

    1. 产品简介


    3M™ 4-Wall, Tripolarized Header 是一种先进的插头,设计用于实现高可靠性连接。这款插头适用于多种工业应用,如电信设备、工业自动化控制系统和汽车电子系统。该产品具有双壁护罩、三极化锁定机制和多种接触点数量选项,可以适应不同的设计需求。

    2. 技术参数


    - 物理特性:
    - 绝缘材料:高温塑料(液晶聚合物)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 触点材料:铜合金
    - 触点镀层:镍底镀层100 µ" [2.54 mm],金镀层30 µ" [0.76 mm]
    - 焊接尾部:锡铅或亮面锡(详见订购信息)
    - 标记:3M标志、型号编号和方向三角形
    - 电气特性:
    - 电流承载能力:单触点3.00 A;四触点2.00 A;所有触点0.75 A(额定条件:EIA-364-070方法2,最高温度上升30°C,20%降额)
    - 绝缘电阻:> 1 × 10^9 Ω,500 VDC
    - 耐电压:500 VRMS,海平面
    - 环境特性:
    - 温度范围:-55°C 至 +105°C
    - 工艺温度:最大260°C(J-STD-020C标准)

    3. 产品特点和优势


    - 三极化锁定机制:确保与820系列插座进行稳健对准。
    - 减小长度:触点尺寸50mil × 100mil使得连接器长度相比传统产品减少一半。
    - 耐用锁扣机构:适用于高可靠性的工业应用。
    - 焊接尾部选择:可选通孔或表面贴装焊接尾部。
    - 高温塑料:支持无铅焊接工艺,适合多种焊接方法。

    4. 应用案例和使用建议


    - 应用案例: 这种连接器适用于各种工业和商业应用,例如:
    - 电信设备:确保高效可靠的信号传输。
    - 自动化控制系统:提高生产效率和稳定性。
    - 汽车电子系统:增强车载网络的耐久性和抗干扰性。
    - 使用建议:
    - 安装时:建议将PCB通过回流焊浴处理,先插入两个焊接尾部以防止桥接。
    - SMT贴装:推荐在PCB底部或焊接侧增加防焊桥垫,以避免端部焊接尾部出现桥接现象。
    - 操作环境:考虑在极端环境下的稳定性要求,确保满足应用所需的温度和湿度等级。

    5. 兼容性和支持


    - 兼容性:可与820系列插座(型号TS-0254)匹配使用。
    - 支持:制造商提供详细的产品规格说明和技术文档,可在官网下载。同时,技术支持热线800-225-5373提供在线帮助。

    6. 常见问题与解决方案


    - 问题一: 桥接现象严重。
    - 解决方案: 安装防焊桥垫(Solder Thief Solder Pads),并且确保PCB通过回流焊浴时插入两个焊接尾部。

    - 问题二: 锁扣无法正常工作。
    - 解决方案: 检查锁扣是否有损坏,如果损坏则更换新的锁扣部件。

    7. 总结和推荐


    3M™ 4-Wall, Tripolarized Header 810系列是一款高性能、多用途的连接器产品。其独特的三极化锁定机制、减小的尺寸和丰富的技术参数使其在众多应用场合中表现出色。特别是其在高温环境下良好的性能和多样化的焊接尾部选择,使它成为许多工业应用的理想选择。强烈推荐使用该产品,特别是在需要高可靠性和高稳定性的应用场景中。

81050-660C04-RB参数

参数
触头镀层 - 配接
间距-配接 1.27mm
排数 2
颜色 黑色
类型 Header,Latch Lock/Eject Hooks,Long
额定电流 750mA
针脚数 50pin
防护等级 -
触头镀层厚度 - 配接 760nm
长*宽*高 45.97mm(长度)*8.79mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘
