3357-9250

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: 3M 50针D-Sub外壳 3357系列, 铝壳体, 底壳 D-Sub连接器, 直角出线, D尺寸, 银色
供应商型号: 517-3357-9250
供应商: Mouser
标准整包数: 1

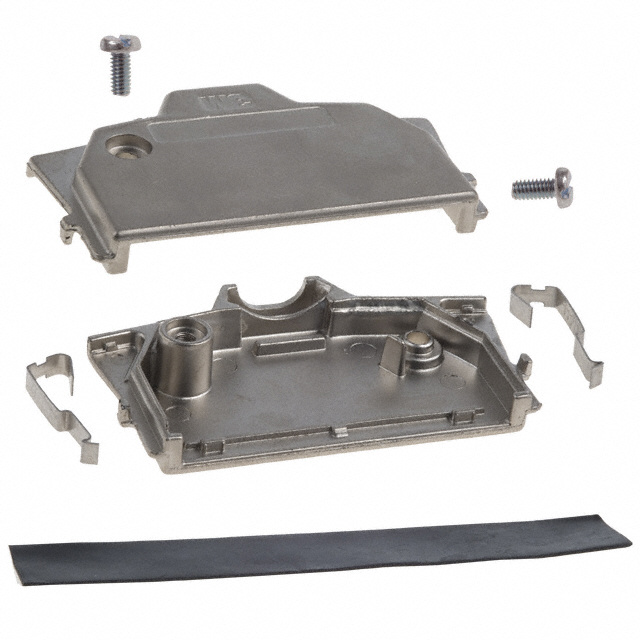

3M D-Sub 连接器 3357-9250

3357-9250概述

    3M™ D Sub EMI Junction Shell 50 Position

    产品简介


    3M™ D Sub EMI Junction Shell是一款专为提供电磁干扰(EMI)和静电放电(ESD)保护而设计的电子元器件。该产品主要用于工业控制、通信设备、医疗设备以及其他需要高度可靠性连接的应用场景。它具有多种硬件配置选项,以满足不同的安装需求。

    技术参数


    - 尺寸和重量:
    - 长度:2.406英寸(61.11毫米)
    - 宽度:3.37英寸(85.6毫米)
    - 厚度:0.75英寸(19.0毫米)
    - 最大面板厚度:3/32英寸(2.4毫米)

    - 材质和处理:
    - 外壳材料:压铸铝合金,钝化铬
    - 卡爪材料:不锈钢
    - 螺丝:4-40 × 7/16 英寸钢,镀锌
    - 平垫圈:镀锌钢
    - 弹簧垫圈:镀锌钢
    - 涂层:镍镀层,具有抗腐蚀特性
    - 电气特性:
    - 符合RoHS标准
    - 支持50个位置
    - 具有EMI和ESD防护功能
    - 工作环境:
    - 工作温度范围:未指定
    - 存储温度范围:未指定

    产品特点和优势


    - 外壳材质:采用压铸铝合金和镍镀层,不仅提供了卓越的EMI/ESD防护,还具有出色的耐腐蚀性。
    - 弹簧卡爪:允许快速而简便地连接和断开,提升了用户的操作体验。
    - 应力释放:适用于不同直径的圆形电缆,提供更好的电缆管理能力。
    - RoHS合规:确保环保且符合国际安全标准。

    应用案例和使用建议


    - 应用场景:本产品常用于工业自动化控制系统、电信设备和医疗设备等领域,特别是在需要高可靠性的场合。
    - 使用建议:
    - 在安装过程中应注意正确选择合适的卡爪和螺丝,确保设备稳固安装。
    - 使用前请仔细阅读手册中的所有说明,以避免任何安装错误。
    - 在维护过程中定期检查和清洁,以保持最佳性能。

    兼容性和支持


    - 兼容性:该产品可与多种常见的D型连接器接口配合使用,确保广泛的兼容性。
    - 支持和服务:3M公司为购买此产品的用户提供全方位的技术支持和售后服务,包括保修期一年内的免费维修和更换服务。

    常见问题与解决方案


    - 问题1:如何拆卸和重新安装卡爪?
    - 解决方案:使用配套的工具按照说明书步骤进行操作。
    - 问题2:如何清洁产品以维持最佳性能?
    - 解决方案:使用无水酒精轻轻擦拭外壳,避免使用腐蚀性强的化学溶剂。
    - 问题3:如何确认产品是否符合RoHS标准?
    - 解决方案:查看产品包装上的RoHS标签,或者联系销售商获取详细的合格证明。

    总结和推荐


    3M™ D Sub EMI Junction Shell凭借其优良的设计和制造质量,在同类产品中表现出色。其坚固耐用的外壳和高效的EMI/ESD防护功能使其成为工业和商业应用的理想选择。此外,优秀的兼容性和完善的售后服务也增加了其市场竞争力。总体而言,我们强烈推荐这一产品给需要高性能连接器解决方案的用户。

3357-9250参数

参数
额定电流 -
排数 -
触头镀层 -
外壳材料 Steel
针脚数 50pin
类型 Connector D-Subminiature
颜色 银色
端接 -
长*宽*高 85.6mm(长度)*51mm(高度)
零件状态 在售
包装方式 盒装,散装

3357-9250厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3357-9250数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 3357-9250 3357-9250数据手册

3357-9250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.167 ¥ 317.9625
10+ $ 28.89 ¥ 261.2089
20+ $ 27.4428 ¥ 248.1241
50+ $ 25.2105 ¥ 227.9407
100+ $ 24.696 ¥ 223.2889
200+ $ 22.848 ¥ 206.5802
库存: 95
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 317.96
