929705-09-36-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156857-36-ND
供应商: Digi-Key
标准整包数: 1

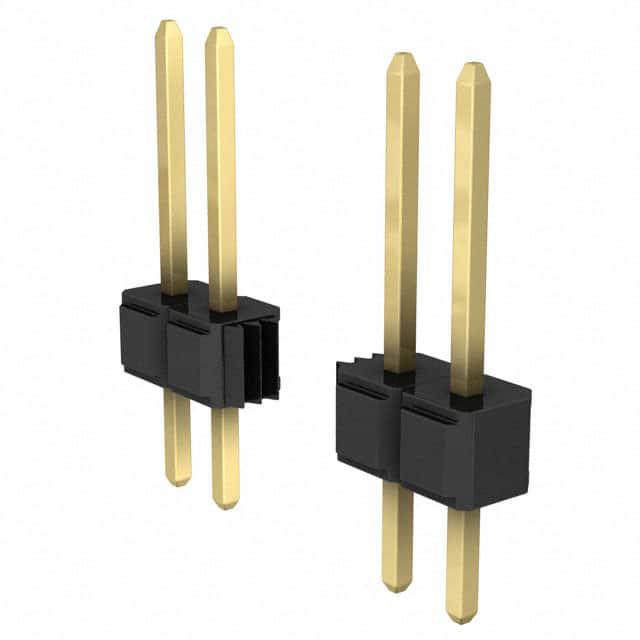

3M 矩形连接器 - 针座 - 公插针 929705-09-36-EU

929705-09-36-EU概述


    产品简介


    3M™ Pin Strip Header 单行和双行插针式连接器系列是专为需要高性能和可靠性的电子应用设计的。这些连接器提供了多种配置选项,包括直角和直通式设计,适用于多种焊接尾部类型。产品广泛应用于计算机、通信设备、工业自动化和消费电子等领域。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层选项: 金、无光泽锡或锡铅合金
    - 电流额定值: 2.5A
    - 绝缘电阻: 大于 5 × 10⁹ Ω @ 500V DC
    - 耐压: 1500 VRMS @ 海平面
    - 温度范围: -40°C 至 +105°C
    - 加工等级: 260°C(符合 J-STD-020C)

    产品特点和优势


    3M™ Pin Strip Header 连接器以其高可靠性著称,具有以下特点和优势:
    - 可堆叠设计,便于模块化系统集成
    - 多种镀层选择,满足不同应用需求
    - 高温塑料适用于波峰焊或红外焊接
    - 波峰焊接用焊脚支撑
    - 可选板上引脚保持特性
    - 符合欧盟RoHS指令要求,环保友好

    应用案例和使用建议


    这些连接器常用于服务器、交换机和其他高密度电路板设计中。例如,在数据中心中,它们可以用于管理复杂的电信线路。使用时应注意确保正确的孔径图案以获得最佳效果,并考虑使用提供的焊接尾部类型来适应不同的焊接工艺。

    兼容性和支持


    此产品与其他标准尺寸的连接器兼容,适合大多数现代电子制造流程。3M公司提供全面的技术支持和售后服务,确保客户能够顺利部署和维护其产品。

    常见问题与解决方案


    - 问题: 焊接过程中出现虚焊现象。
    - 解决方案: 检查焊接温度是否达到要求,并确认焊接时间足够长。
    - 问题: 连接器在高温环境下表现不稳定。
    - 解决方案: 使用PCT版本的产品,其耐温性能更强。

    总结和推荐


    综上所述,3M™ Pin Strip Header 系列连接器凭借其卓越的设计灵活性、广泛的适用性和可靠性,在多个行业中表现出色。强烈推荐给需要高性能连接解决方案的专业人士和技术团队。

929705-09-36-EU参数

参数
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
防护等级 -
颜色 黑色
针脚数 36pin
间距-配接 2.54mm
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

929705-09-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929705-09-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929705-09-36-EU 929705-09-36-EU数据手册

929705-09-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.696 ¥ 56.5812
10+ $ 5.4766 ¥ 45.8326
100+ $ 4.6543 ¥ 38.9508
500+ $ 4.1548 ¥ 34.7707
1000+ $ 3.9567 ¥ 33.1125
库存: 257
起订量: 1 增量: 1
