929745-02-18-I

厂牌: 3M
产品描述: 接头 2.54mm 2 36pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929745-02-18-I
供应商: 国内现货
标准整包数: 1

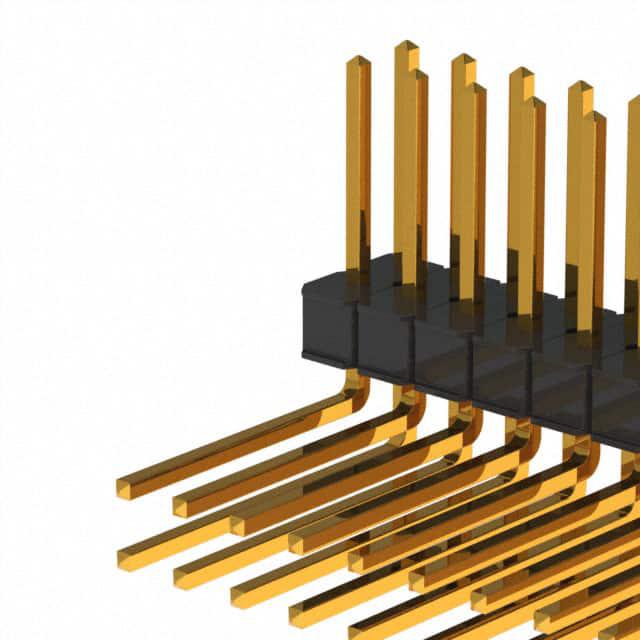

3M 矩形连接器 - 针座 - 公插针 929745-02-18-I

929745-02-18-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册概述

    产品简介


    3M™ Pin Strip Header Single and Dual Row 929系列是一款适用于连接解决方案的电子元器件。该系列产品包括单排和双排针条头,提供直角和水平方向的焊接尾端选项。主要应用于需要高密度连接的应用场景,例如电子控制板、计算机主板以及其他电子设备中。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性:
    - 材料:铜合金
    - 底镀层:50微英寸镍(1.27微米)
    - 电镀选择:金、哑光锡、锡铅合金
    - 电气特性:
    - 电流额定值:2.5安培
    - 绝缘电阻:大于5×10^9欧姆(在500伏直流电压下)
    - 耐压能力:1500 VRMS(海平面)
    - 环境特性:
    - 温度范围:-40°C至+105°C
    - 工艺温度:260°C(仅适用于PCT部件)
    - 潮湿敏感度级别:1级(根据J-STD-020C标准)

    产品特点和优势


    - 可堆叠设计:可以轻松堆叠以实现更复杂的电路设计。
    - 多种电镀选项:提供金、哑光锡和锡铅合金三种电镀选项,适应不同的应用需求。
    - 高温塑料材料:PCT材料耐高温,适用于波峰焊或红外焊接。
    - 焊接脚分离:提供波峰焊焊接空间,减少热应力。
    - 可选板对引脚锁定功能:提高可靠性,避免引脚松动。

    应用案例和使用建议


    - 应用案例:
    - 单排插针头可用于需要少量连接的应用,如小体积电路板。
    - 双排插针头适用于需要更高连接密度的应用,如复杂的多层电路板。
    - 使用建议:
    - 在焊接过程中确保正确匹配孔径,避免因过大的孔径导致焊接不牢。
    - 对于双排插针头,建议使用完整的长度以获得最佳的锁定效果,避免自行剪裁。

    兼容性和支持


    - 兼容性:
    - 该系列插针头可与其他同类产品兼容,提供通用性。
    - 支持服务:
    - 提供技术支持和客户服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 焊接过程中焊点不稳定?
    - A: 确保焊点周围孔径正确且匹配,必要时可使用助焊剂来提高焊接质量。
    - Q: 引脚容易松动?
    - A: 使用带锁定功能的版本,并确保安装过程中对齐准确。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 929系列凭借其高可靠性和多样化的配置,在各种高密度连接需求中表现出色。该产品具有多种电镀选项和良好的机械及电气性能,非常适合在复杂电子设备中使用。强烈推荐给需要高可靠性和灵活性的工程师和技术人员。

929745-02-18-I参数

参数
触头镀层 - 配接
间距-配接 2.54mm
针脚数 36pin
颜色 黑色
防护等级 -
排数 2
触头镀层厚度 - 配接 250nm
额定电流 2.5A
类型 接头
安装方式 通孔安装
零件状态 在售
包装方式 散装

929745-02-18-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929745-02-18-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929745-02-18-I 929745-02-18-I数据手册

929745-02-18-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
