929647-03-16-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 16pin 2.5A 250nm 金 黑色 通孔安装 40.6mm(长度)*2.92mm(高度)
供应商型号: 929647-03-16-I
供应商: 国内现货
标准整包数: 1

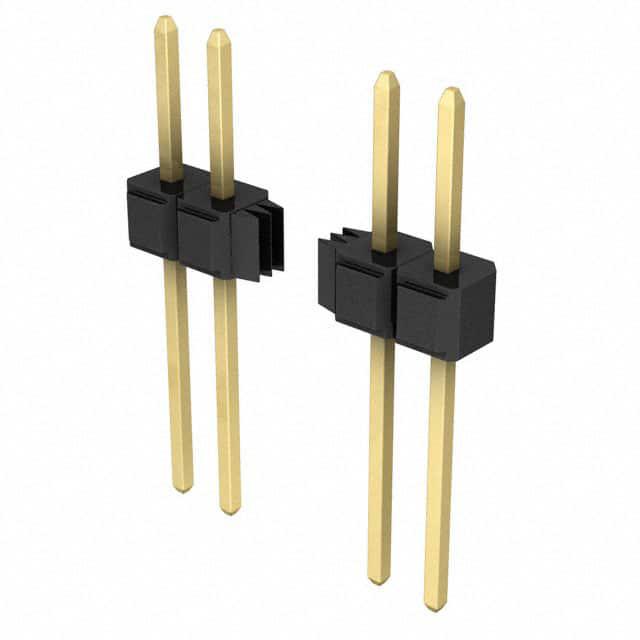

3M 矩形连接器 - 针座 - 公插针 929647-03-16-I

929647-03-16-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种用于连接电子设备的关键组件。这些部件通常采用直角或水平方向的焊接尾设计,提供单排或双排选项。该产品具有多种金属镀层选项(金、缎面锡、铅锡合金),适用于广泛的电气应用,如汽车电子、工业自动化、通信设备和消费电子产品。

    2. 技术参数


    | 参数 | 描述 |

    | 绝缘材料 | 玻璃纤维填充聚酯 (PBT) 或耐高温塑料 (PCT) |
    | 燃烧等级 | UL 94V-0 |
    | 色彩 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 50 µ” [1.27 µm] 镍作为底层,表面可选金、缎面锡、铅锡合金 |
    | 电气参数 | 最大电流为 2.5 A;绝缘电阻大于 5 × 10^9 Ω @ 500 VDC;耐压 1500 VRMS |
    | 环境参数 | 工作温度范围:-40°C 到 +105°C;耐波峰焊温度:260°C (PCT);湿度敏感度等级:1 级 (J-STD-020C) |

    3. 产品特点和优势


    - 堆叠能力:该系列产品支持堆叠安装,有助于紧凑布局。
    - 多选项镀层:可选择金、缎面锡或铅锡合金镀层,适应不同应用场景。
    - 高温度塑料:波峰焊或回流焊工艺兼容,耐高温 PCT 材料。
    - 焊脚支架:波峰焊用焊脚支架设计,方便安装。
    - 板对引脚固定功能:选配板对引脚固定功能,增强可靠性。

    4. 应用案例和使用建议


    应用案例:这些接头常用于需要高度可靠连接的应用,如工业自动化系统中的传感器和执行器接口。它们还广泛应用于通讯设备中的电路板连接。
    使用建议:
    - 在安装时确保焊盘布局符合推荐尺寸。
    - 为了提高电气稳定性,可以选择金镀层以降低接触电阻。
    - 考虑到高温焊接的需求,推荐使用耐高温塑料 (PCT) 版本。

    5. 兼容性和支持


    - 与多种标准电路板材料兼容,支持直角和水平安装方式。
    - 厂商提供了详尽的技术支持文档,可通过电话或官网获取技术支持和订购信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查镀层质量,确保使用正确的焊盘布局 |
    | 温度过高导致损坏 | 确保工作温度不超过 105°C,特别注意焊接温度不应超过 260°C |
    | 焊接后接触不良 | 检查焊接工艺,确保焊接时间适当 |

    7. 总结和推荐


    总结:3M™ Pin Strip Header 单排和双排系列产品以其优良的电气特性和环境适应性,适合多种严苛的电气应用。堆叠能力和多选项镀层增强了其多功能性和可靠性。
    推荐:强烈推荐用于需要高可靠性连接的应用场合,特别是工业自动化、汽车电子和通信设备等领域。购买前应详细了解产品的详细规格和应用指南,确保正确选择合适型号。

929647-03-16-I参数

参数
颜色 黑色
防护等级 -
间距-配接 2.54mm
排数 1
针脚数 16pin
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
长*宽*高 40.6mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-03-16-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-03-16-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-03-16-I 929647-03-16-I数据手册

929647-03-16-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ $ 1.204 ¥ 10.0293
60+ $ 1.118 ¥ 9.3129
120+ $ 1.0492 ¥ 8.7398
库存: 139
起订量: 50 增量: 1
交货地:
最小起订量为:12
合计: ¥ 120.35
直接购买
加入购物车
