首页  >  产品百科  >  929870-01-05-RA

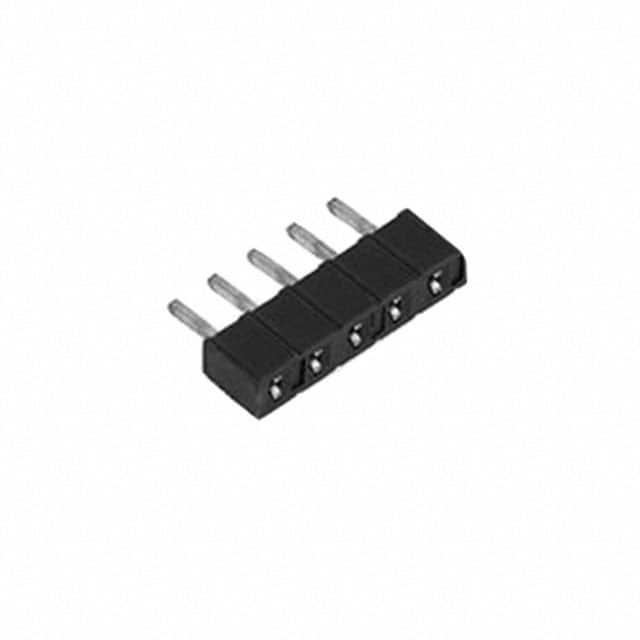

929870-01-05-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 5pin 1A 250nm 金 黑色 通孔安装 12.7mm(长度)*2.54mm(高度)
供应商型号: 3395229
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 929870-01-05-RA

929870-01-05-RA概述

    3M™ Boardmount Socket 929 系列技术手册解析

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一款低剖面直插式焊接尾座的板载插座,专为电路板上的信号传输设计。该系列产品适用于工业控制、通信设备、消费电子产品等领域,能够有效地提升电路连接的稳定性和可靠性。

    2. 技术参数


    | 参数 | 规格 |

    | 材料 | 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温尼龙 |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑 |
    | 接触材料 | 铜合金 |
    | 底镀层 | 2.54 微米镍 |
    | 擦拭区域电镀 | 金、锡铅或镀锡(详见订购信息) |
    | 焊接尾座电镀 | 锡铅或镀锡(详见订购信息) |
    | 标记 | 无 |
    | 电流容量 | 1 安培 |
    | 绝缘电阻 | 1×10^9 欧姆(500 VDC) |
    | 耐压 | 1000 Vrms(海平面) |
    | 温度范围 | -40°C 至 105°C |
    | 加工等级 | 单次通过 260°C(仅限高温尼龙版本);模制绝缘体最大温度 191°C(仅限焊接波工艺) |

    3. 产品特点和优势


    - 低剖面设计:允许相邻板间距仅为 0.150 英寸,适合高密度布局。
    - 焊点支撑:便于生产线上的波峰焊接过程。
    - 接触数量灵活:支持 1 到 36 个触点,适应多种应用场景。
    - 叉簧接触设计:提供可靠的电气连接。

    4. 应用案例和使用建议


    - 工业控制:用于自动化设备中信号的可靠传输,如 PLC 和传感器接口。
    - 通信设备:在基站或路由器中作为信号转换的关键部件。
    - 消费电子产品:例如智能手机、平板电脑中的连接组件。
    使用建议:
    - 确保所有焊接点的一致性和牢固性,以确保长期稳定性。
    - 在组装过程中注意避免过度热应力,以免损坏插座。
    - 根据具体应用选择合适的接触材料电镀选项。

    5. 兼容性和支持


    3M 提供详尽的技术支持和售后服务。建议用户联系当地销售代表或访问 3M 官网获取更多技术支持和信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座接触不良 | 检查焊接质量和接触压力,必要时重新焊接或调整接触位置。 |
    | 插座温度异常升高 | 确认电路负载不超过额定值,检查散热措施是否到位。 |
    | 插座电镀层脱落 | 确认装配过程中没有受到机械损伤,必要时更换新的插座。 |

    7. 总结和推荐


    3M™ Boardmount Socket 929 系列凭借其独特的低剖面设计和可靠的叉簧接触设计,在各种应用环境中表现出色。尽管价格略高于普通型号,但其提供的高性能和长寿命使其成为工业和高端消费电子领域的理想选择。我们强烈推荐此产品用于需要高可靠性的应用场合。

929870-01-05-RA参数

参数
类型 Push-Pull,Receptacle
间距-配接 2.54mm
针脚数 5pin
防护等级 -
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
排数 1
额定电流 1A
长*宽*高 12.7mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-05-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-05-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-05-RA 929870-01-05-RA数据手册

929870-01-05-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.7354
10+ ¥ 6.353
100+ ¥ 5.8236
500+ ¥ 5.8236
库存: 8
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.73
