D2514-5002-AR

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 14pin 1.75A 250nm 金 黑色 通孔安装 25.1mm(长度)*12.76mm(高度)
供应商型号: JY-D2514-5002-AR
供应商: 云汉优选
标准整包数: 1

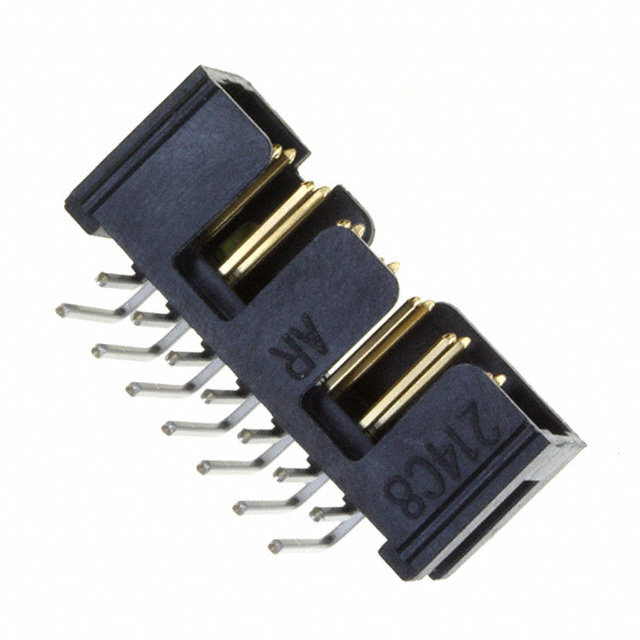

3M 矩形连接器 - 针座 - 公插针 D2514-5002-AR

D2514-5002-AR概述


    产品简介


    产品名称:3M 2500系列四壁引脚座
    3M 2500系列四壁引脚座是一款适用于表面贴装(SMT)和通孔安装(Through-Hole)的低轮廓型引脚座。此系列产品提供直插式和直角插入式两种版本,能够为电子设计提供可靠连接。它们广泛应用于通信设备、消费电子产品、工业控制等领域。

    技术参数


    - 外形尺寸:0.100英寸 x 0.100英寸
    - 温度范围:-55°C 至 105°C
    - 工艺等级:J-STD-020C标准,单次通过,260°C
    - 湿度敏感等级:1级(J-STD-020C)
    - 电流容量:
    - 单个接触点:5.00A
    - 6个接触点:3.00A
    - 所有接触点:1.75A
    - 绝缘电阻:>1 X 10^9 欧姆 @ 500 VDC
    - 耐电压:1,000VRMS(海平面)
    - 绝缘材料:玻璃填充聚酯(PCT),阻燃等级UL94V-0
    - 接触材料:铜合金,金镀层,厚度100微米(3.94密耳)
    - 焊接尾端:200微米(7.87密耳),锡铅合金或磨光锡
    - 制造商文件编号:E68080
    - 标识:3M标志,零件编号和导向三角形

    产品特点和优势


    1. 低轮廓设计:适合空间受限的设计需求。
    2. 中心槽定位:防止误插入并减少插入时间。
    3. 双槽定位:兼容竞争对手的定位设计。
    4. 选配锁紧夹:提高振动环境下的连接可靠性。
    5. 高温绝缘体:适配“无铅”焊接操作。
    6. 通孔版本:适合使用“通孔焊膏”的回流焊工艺。
    7. 暴露焊尾(仅限直角版本):便于清洁和减少维修成本。
    8. 直贴片表面安装版本:方便使用自动化设备进行装配。

    应用案例和使用建议


    3M 2500系列四壁引脚座可广泛应用于通信设备、计算机主板、电源管理系统和消费类电子产品。例如,在一台高速网络路由器中,这些引脚座可以用于连接多个信号板,确保数据传输稳定且可靠。使用时应注意选择合适的插针数量以满足电路需求,并确保正确对齐中心槽来防止误插。
    建议:
    - 在组装过程中,建议采用精密贴片机将引脚座正确放置于PCB上,避免错位或损坏。
    - 在焊接之前确认所有焊接尾端都已对准PCB上的孔径,以防焊接不良导致故障。

    兼容性和支持


    - 兼容性:3M 2500系列四壁引脚座设计兼容主流行业标准,如J-STD-020C,UL94V-0等。
    - 支持与维护:联系3M客户服务热线800-225-5373获取详细的技术文档和售后支持。如需定制化服务,建议咨询当地3M销售代表。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲 | 在PCB上进行手工插入前,确保工具垂直平稳操作,避免弯曲。 |
    | 连接松动 | 确保焊接良好,焊点充分熔化并冷却,使用锁紧夹加强固定。 |
    | 接触电阻高 | 清理焊点并重新焊接,若无改善,检查接触面是否有氧化现象,必要时更换新件。 |

    总结和推荐


    综上所述,3M 2500系列四壁引脚座以其独特的低轮廓设计、高可靠性和广泛的适用性,在电子行业中表现出色。适用于空间紧凑的设计场景,并具备良好的温度适应性及耐压性能。强烈推荐给需要高性能连接解决方案的应用工程师和设备制造商。

D2514-5002-AR参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
防护等级 -
额定电流 1.75A
排数 2
类型 Header,Push-Pull
颜色 黑色
针脚数 14pin
触头镀层 - 配接
长*宽*高 25.1mm(长度)*12.76mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

D2514-5002-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

D2514-5002-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M D2514-5002-AR D2514-5002-AR数据手册

D2514-5002-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
