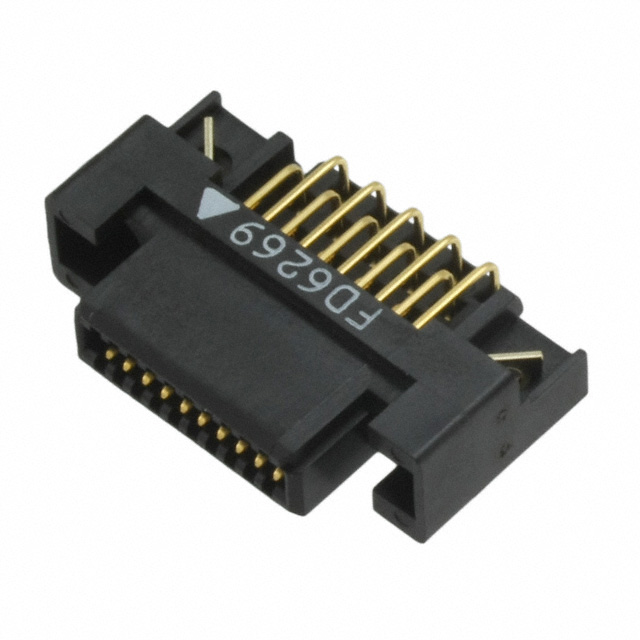

P50-020S-RR1-EA

厂牌: 3M
产品描述: Outer Shroud Contacts,Socket 1.27mm 2 20pin 6.99mm 250nm 金 通孔安装 25.43mm*17.4mm*17.4mm
供应商型号: N-P50-020S-RR1-EA
供应商: 云汉优选
标准整包数: 1
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) P50-020S-RR1-EA

P50-020S-RR1-EA概述

    3M™ Pak 50 Socket 技术手册

    产品简介


    3M™ Pak 50 Socket 是一款采用 .050" 接触点的直角和水平插头插座,具有保持夹和可选法兰设计。此款插座广泛应用于工业自动化、通信设备及消费电子产品等领域。其独特的接触点设计和防误插绝缘体确保了高可靠性及低插入力。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃填充尼龙
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:磷青铜
    - 镀层:镍底镀金,焊接尾端镀金闪光
    - 保持夹:锡铜镀层
    - 电气参数
    - 电流额定值:0.5A
    - 绝缘电阻:≥1 × 10^9 Ω (500VDC)
    - 耐压:650VAC (1分钟)
    - 环境参数
    - 温度范围:-55°C 到 +85°C
    - 焊接工艺:符合260°C波峰焊接
    - 文件号:E680803
    - 兼容性
    - 可与 TS-1144, TS-1162, TS-2046, TS-2048 等系列插头兼容
    - RoHS合规性
    - 符合RoHS标准

    产品特点和优势


    - 双接触点设计:该设计具有两个接触点和直梁结构,确保连接可靠性和低插入力。
    - 安全可靠的保持夹:附带的保持夹能有效防止连接件在波峰焊时松动,无需额外硬件。
    - 多样化配置:可选择直角或水平方向的安装方式,也可选择是否带有法兰和保持夹。
    - 误插保护:绝缘体设计防止错误插入并保护触点不受损坏。
    - 环保认证:RoHS合规,满足环保要求。

    应用案例和使用建议


    - 应用场景
    - 工业自动化设备
    - 通信基站
    - 消费电子设备
    - 使用建议
    - 在波峰焊过程中务必确保保持夹正确安装以确保稳固性。
    - 注意温度范围限制,确保在合适的工作环境下使用。
    - 选择合适的接触数量,根据实际需求确定插头的配置。

    兼容性和支持


    - 兼容性
    - 3M™ Pak 50 Socket 可与多种型号插头兼容,详见上文“技术参数”部分。
    - 支持
    - 3M 提供详细的技术文档和支持服务,如需更多信息,请联系技术支持热线。

    常见问题与解决方案


    - 问题1:如何正确安装保持夹?
    - 解决方案:将保持夹正确插入并确保完全卡紧,以达到最佳稳固效果。
    - 问题2:如何避免误插?
    - 解决方案:参照手册上的接线图和安装指南,确保接线无误。
    - 问题3:焊接温度超过规定值会怎样?
    - 解决方案:如果焊接温度过高,可能会影响触点寿命和可靠性,应立即停止操作并检查。

    总结和推荐


    3M™ Pak 50 Socket 是一款可靠且多样化的电子元器件,具备优良的电气性能和广泛的适用性。其独特的双接触点设计和误插保护功能使其在众多同类产品中脱颖而出。此外,其符合RoHS标准和多样化的兼容性也使得它在市场上具有较强的竞争优势。强烈推荐在各类工业和消费电子产品中使用这款高性能的连接器。
    如有任何疑问或需要更多帮助,请随时联系3M技术支持团队。

P50-020S-RR1-EA参数

参数
触头镀层
板上高度 6.99mm
针脚数 20pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Socket
间距 1.27mm
排数 2
长*宽*高 25.43mm*17.4mm*17.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

P50-020S-RR1-EA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50-020S-RR1-EA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) 3M P50-020S-RR1-EA P50-020S-RR1-EA数据手册

P50-020S-RR1-EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
