929710-01-36-RK

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 5.08μm 锡 黑色 通孔安装 91.4mm*5.46mm*5.46mm
供应商型号: 3M156364-72-ND
供应商: Digi-Key
标准整包数: 1

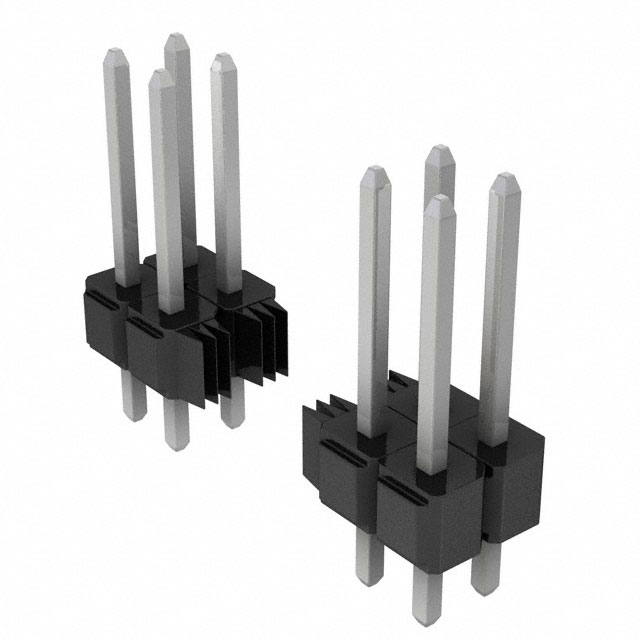

3M 矩形连接器 - 针座 - 公插针 929710-01-36-RK

929710-01-36-RK概述

    3M™ Pin Strip Header 单排和双排产品技术手册

    产品简介


    3M™ Pin Strip Header是一款适用于连接解决方案的高性能电子元器件。它包括单排和双排两种类型,针距为0.100英寸和0.235英寸/0.318英寸。该系列产品具有直角和直式两种焊接尾部,适用于波峰焊或红外线焊接工艺。此外,该系列提供金、哑光锡和镀锡铅等多种电镀选项,以满足不同的应用需求。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 电镀层:镍镀层(50微英寸[1.27微米]),焊接区域和焊接尾部提供金、哑光锡、锡铅三种选择
    - 电气参数:
    - 电流承载能力:2.5A
    - 绝缘电阻:在500V DC条件下大于5×10^9Ω
    - 耐电压:海平面处1500VRMS
    - 环境参数:
    - 温度范围:-40°C到+105°C
    - 工艺耐温:260°C(仅适用于PCT部件)
    - 潮湿敏感度级别:1级(按J-STD-020C标准)

    产品特点和优势


    - 堆叠功能:可通过不同型号实现模块化堆叠,增强灵活性。
    - 多种电镀选择:提供了金、哑光锡、锡铅三种电镀选项,适应不同应用要求。
    - 高温度塑料:适合波峰焊和红外线焊接工艺。
    - 防波峰焊接支撑:防止在波峰焊接过程中脱落。
    - 板端针保留功能:提高产品的耐用性和可靠性。

    应用案例和使用建议


    3M™ Pin Strip Header 可广泛应用于通信设备、工业控制设备、计算机主板和其他需要精密连接的应用场景。建议在选择具体型号时,考虑所需连接器的排数和针数,以及具体的焊接尾部长度,确保与目标设备的匹配性。

    兼容性和支持


    - 兼容性:该产品可以与其他电子元器件无缝集成,但需注意具体的尺寸和接口匹配。
    - 支持:制造商提供详细的安装和维护指南,技术支持热线(800-225-5373)可供查询。

    常见问题与解决方案


    - Q1:如何避免焊接过程中的变形?
    - A1:确保焊接过程中的温度均匀,避免局部过热,采用适当的夹具固定连接器。

    - Q2:如何确定正确的电镀类型?
    - A2:根据实际应用环境的要求,选择合适的电镀材料。例如,在强腐蚀环境中,建议使用金镀层以提高抗腐蚀能力。

    总结和推荐


    3M™ Pin Strip Header 是一款高度可靠的电子元器件,具备多种电镀选项和高耐温特性,特别适合于恶劣环境下的应用。其堆叠功能和多种长度选项使其在各种应用中表现优异。总体来说,该产品是值得推荐的高品质连接解决方案。

929710-01-36-RK参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 5.08μm
颜色 黑色
防护等级 -
类型 Header,Push-Pull
针脚数 72pin
额定电流 2.5A
排数 2
触头镀层 - 配接
长*宽*高 91.4mm*5.46mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-36-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-36-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-36-RK 929710-01-36-RK数据手册

929710-01-36-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
