12-56S

产品分类: 端子 - 环形端子
厂牌: 3M
产品描述:
供应商型号: 517-1634
供应商: Mouser
标准整包数: 1
3M 端子 - 环形端子 12-56S

12-56S概述

    Specialty Terminals 11-2S through 13-500

    产品简介

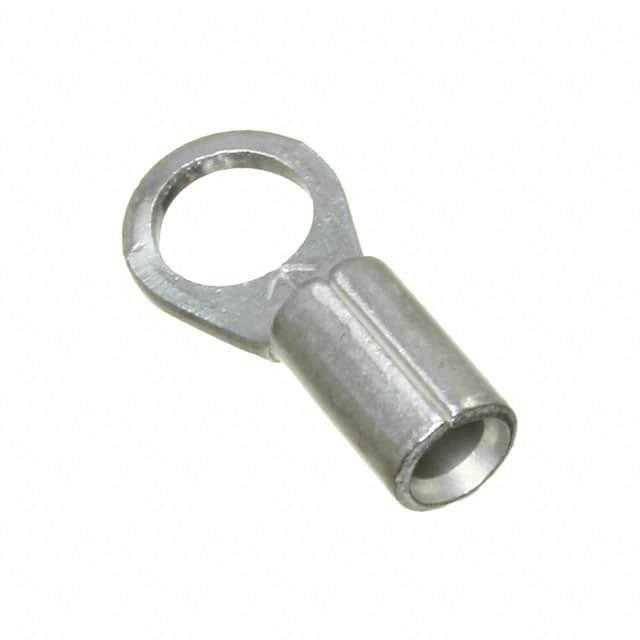

    特种接线端子(Specialty Terminals)系列涵盖了型号从11-2S到13-500的多种产品。这些接线端子主要用于连接预剥离的多股铜线。它们的特点是无绝缘层、对接缝焊接(butted seam),并且提供环舌形(ring tongue)设计,以便安装在螺钉或螺栓上。这些端子广泛应用于电气和电子系统中,尤其适用于需要可靠和高效电气连接的应用场合。

    技术参数


    以下是部分产品的具体技术参数:
    | 产品编号 | 导线范围(AWG) | 螺丝孔径(in) | 螺丝厚度(in) | 端子厚度(in) | 端子长度(in) | 端子内径(in) |
    ||
    | 1-8S | 2-1 | 0.2 | 0.208 | 0.03 | 0.20 | 0.07 |
    | 1-4S | 2-4 | 0.2 | 0.207 | 0.03 | 0.20 | 0.07 |
    | 1-6S | 2-6 | 0.2 | 0.207 | 0.03 | 0.20 | 0.07 |
    | 1-8 | 2-8 | 0.2 | 0.207 | 0.03 | 0.20 | 0.07 |
    | 2-2S | 1-2 | 0.2 | 0.207 | 0.03 | 0.20 | 0.09 |
    | 2-4S | 1-4 | 0.2 | 0.207 | 0.03 | 0.20 | 0.09 |
    这些产品均采用ETP铜材料制成,并进行锡镀处理,以增强导电性和防腐蚀性。根据UL 486A和CSA标准进行测试和认证。

    产品特点和优势


    1. 可靠性高:端子采用优质ETP铜材料,确保电气连接的稳定性和长期可靠性。
    2. 适应性强:不同的导线范围(AWG)使得这些端子能够适应不同规格的导线,满足多种应用需求。
    3. 安装简便:通过预设的螺丝孔和环舌设计,安装过程简单快捷。
    4. 符合标准:获得UL和CSA双重认证,确保产品质量和安全性。

    应用案例和使用建议


    这些特种接线端子广泛应用于各种电子设备和工业控制系统中。例如,在自动化设备中,它们用于连接传感器和执行器之间的信号传输;在电力系统中,用于连接电缆和配电盘。
    使用建议:
    - 在安装前,请先确认所选端子的导线范围(AWG)与实际使用导线相符。
    - 使用推荐的手动工具(TH-440、TH-450、TR-490)进行正确的压接操作,以保证连接质量。
    - 操作时务必关闭电源,确保安全。

    兼容性和支持


    这些端子与多种螺钉和螺栓兼容,适用于大多数标准电气连接场景。厂商提供了详细的安装指导和技术支持服务,确保客户能够正确使用和维护这些产品。

    常见问题与解决方案


    1. 端子松动怎么办?
    - 解决方法:重新安装并确保螺丝完全拧紧。

    2. 导线无法正确插入端子?
    - 解决方法:检查导线规格是否符合端子的导线范围要求,必要时更换合适规格的端子。

    3. 端子过热如何处理?
    - 解决方法:检查导线连接是否松动或接触不良,如有需要请更换端子并重新压接。

    总结和推荐


    总的来说,这些特种接线端子凭借其优异的电气性能和便捷的安装方式,在多种应用环境中表现出色。经过严格的UL和CSA认证,确保了其高品质和可靠性。因此,我们强烈推荐这些产品用于需要高质量电气连接的场合。

12-56S参数

参数
长*宽*高 22.352mm*11.94mm*760μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

12-56S厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

12-56S数据手册

厂牌 PDF简要描述 下载
3M 端子 - 环形端子 3M 12-56S 12-56S数据手册

12-56S封装设计

查看详情并下载
Symbol
Footprint
3D Model
