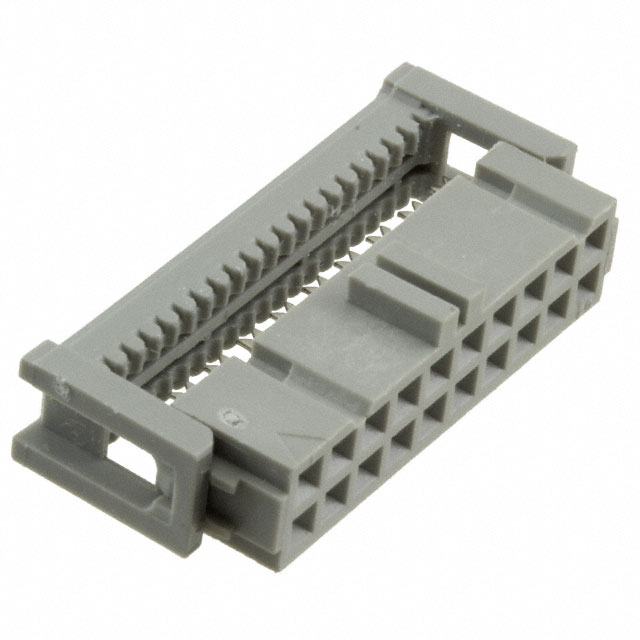

89120-0101HA

厂牌: 3M
产品描述: 3M IDC连接器, 891系列, 母座, 20路, 2行, 2.54mm节距, 电缆安装
供应商型号: 3237889
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 89120-0101HA

89120-0101HA概述

    3M™ IDC Ribbon Cable Socket 技术手册解析

    1. 产品简介


    3M™ IDC Ribbon Cable Socket 是一款用于0.050英寸间距电缆的连接器,专为半自动和手动组装设备设计。其主要功能包括支持双面粘合拉拔条以方便拔插操作,独特的“凸起”设计可以防止在运输过程中过早锁紧,以及支持军用级极化,确保安装过程中的正确对齐。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT),符合UL 94V-0防火等级。
    - 颜色: 灰色。
    - 接触材料: 磷青铜,镀镍底镀层厚度为50微英寸(1.27微米),金擦拭区厚度为30微英寸(0.76微米)。
    - 线缆容纳能力: 支持26 AWG和28 AWG绞线。
    - 电流承载能力:
    - 28 AWG: 单个通道4.25A,相邻通道1.75A,所有通道1.25A。
    - 26 AWG: 单个通道4.50A,相邻通道2.25A,所有通道1.50A。
    - 绝缘电阻: 在500VDC条件下,大于1×10^9欧姆。
    - 耐电压: 在海平面上1000VRMS。
    - 温度范围: -55°C到+105°C。

    3. 产品特点和优势


    - 易于装配: 预组装设计,包装在刀片上便于手动和半自动装配设备。
    - 防止过早锁紧: 接触点上的“凸起”设计可避免运输过程中意外锁紧。
    - 便捷拔插: 选配的双面粘合拉拔条可以方便拔出连接器。
    - 多功能适配: 双凹槽盖子支持两侧电缆终止,几乎不需要单凹槽盖子连接器。
    - 军用级极化: 可选中心凸块实现军事级别的极化设计。

    4. 应用案例和使用建议


    该连接器适用于各种需要高可靠性的工业和消费电子产品中,例如汽车电子、通信设备、计算机主板等。使用时需要注意选择合适的工具,例如3M™ Press(或等效品)、3M™定位板3443-107N以及3M™平台3442-9进行装配。同时,确保所使用的线缆与连接器相匹配,且在指定的工作温度范围内使用。

    5. 兼容性和支持


    3M™ IDC Ribbon Cable Socket 支持多种配置和选项,包括无中心凸块和有中心凸块的设计。这些产品可以通过单独订购来获得更全面的配件支持,如3448-891XX型应力缓解器。对于进一步的技术支持和订购信息,可访问官网或拨打客服热线。

    6. 常见问题与解决方案


    - 问题: 如何判断连接器是否已经安装到位?
    - 解决方案: 观察连接器上的三角标志,确保其处于正确的位置。

    - 问题: 如何识别不同型号的连接器?
    - 解决方案: 查看连接器底部的标识符,例如3M Logo和方向三角,根据型号和规格表确定具体配置。

    - 问题: 使用过程中发现连接不良怎么办?
    - 解决方案: 检查接触区域是否有氧化或其他杂质,确保清洁后重新装配。

    7. 总结和推荐


    综上所述,3M™ IDC Ribbon Cable Socket 是一款设计先进、性能卓越的连接器,特别适合于高可靠性需求的应用场合。它提供了出色的电气特性和良好的机械稳定性,是一款值得推荐的产品。通过其预组装设计和丰富的配置选项,可以大大提高装配效率并降低错误率。

89120-0101HA参数

参数
类型 Receptacle
针脚数 20pin
电缆端接 IDC
触头镀层
颜色 灰色
间距 2.54mm
排数 2
线规 26-28 AWG
触头镀层厚度 380nm
长*宽*高 30mm*6.1mm*7.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
