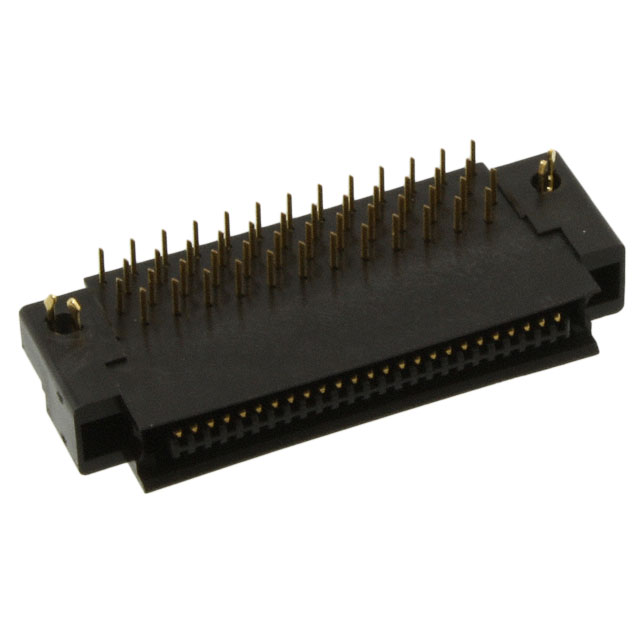

P50-050P-RR1-EA

厂牌: 3M
产品描述: Center Strip Contacts,Plug 1.27mm 2 50pin 6.99mm 250nm 金 通孔安装 44.48mm(长度)*17.4mm(高度)
供应商型号: Q-P50-050P-RR1-EA
供应商: 期货订购
标准整包数: 209
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) P50-050P-RR1-EA

P50-050P-RR1-EA概述

    3M™ Pak 50 Boardmount Plug 技术手册

    产品简介


    3M™ Pak 50 Boardmount Plug 是一款高密度连接器,适用于直插式和角度安装,可容纳多达200个触点。这些连接器提供了水平、平行和垂直的插配方式,能够在多种复杂的电子设备中实现高效的数据传输。它们主要应用于工业自动化、通信设备、汽车电子、医疗仪器等多个领域,确保稳定可靠的数据和信号传输。

    技术参数


    - 接触材料:磷青铜
    - 电镀层:镍底镀金,擦洗区域镀金10 μ"(0.25 μm),引脚镀金闪光
    - 保留夹:锡铜合金
    - 绝缘体:玻璃填充尼龙,阻燃等级UL 94V-0,颜色为黑色
    - 电流承载能力:0.5 A
    - 绝缘电阻:大于1×10⁹ Ω,在500 VDC下
    - 耐电压:在1分钟内承受650 VAC
    - 温度范围:-55°C至+85°C
    - 工艺等级:兼容波峰焊接260°C
    - 认证:UL文件号E680803

    产品特点和优势


    - 高密度设计:高达200个触点的高密度,适合空间有限的应用场合。
    - 防错位设计:绝缘体设计可以防止插配时的错误对齐。
    - 多向插配选择:提供水平、平行和垂直的插配方式,增加了灵活性。
    - 环保材料:UL 94V-0阻燃等级和RoHS合规材料,确保安全性和环保性。

    应用案例和使用建议


    这款连接器适用于需要高密度插接和高可靠性的应用场合,如工业控制设备、通讯设备和汽车电子系统。例如,在工业控制系统中,它可用于电路板之间的高速数据传输,确保系统的稳定运行。建议在使用过程中,特别是在高温或极端环境下,注意连接器的温度限制,以保证长期可靠的性能。

    兼容性和支持


    - 兼容性:与3M TS-2050系列兼容。
    - 支持和维护:如果需要技术支持或维护,可以通过电话800-225-5373联系3M公司获取帮助。

    常见问题与解决方案


    - 问题1:连接器插入困难。解决方案:检查触点是否损坏或脏污,必要时请清洁或更换连接器。
    - 问题2:连接器接触不良。解决方案:确认连接器已正确安装且没有松动,可以尝试重新插拔或调整插配位置。

    总结和推荐


    总体来看,3M™ Pak 50 Boardmount Plug 是一款功能强大、可靠耐用的连接器产品,特别适合需要高密度和多方向插配的应用场景。它具有优异的设计和材料选择,能够满足广泛的工业需求。鉴于其优良的性能和广泛的应用领域,强烈推荐使用此产品。

P50-050P-RR1-EA参数

参数
触头镀层
板上高度 6.99mm
针脚数 50pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Plug
间距 1.27mm
排数 2
长*宽*高 44.48mm(长度)*17.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

P50-050P-RR1-EA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50-050P-RR1-EA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 阵列/边缘型/夹层式(板对板) 3M P50-050P-RR1-EA P50-050P-RR1-EA数据手册

P50-050P-RR1-EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
