203-6585-00-0602J

产品分类: 光电显示器件配件
厂牌: 3M
产品描述: Conn Laser Diode Socket SKT 3 POS Solder ST Panel Mount Box
供应商型号: 517-203-6585-00
供应商: Mouser
标准整包数: 1
3M 光电显示器件配件 203-6585-00-0602J

203-6585-00-0602J概述

    3M™ Textool™ 激光二极管插座技术手册

    产品简介

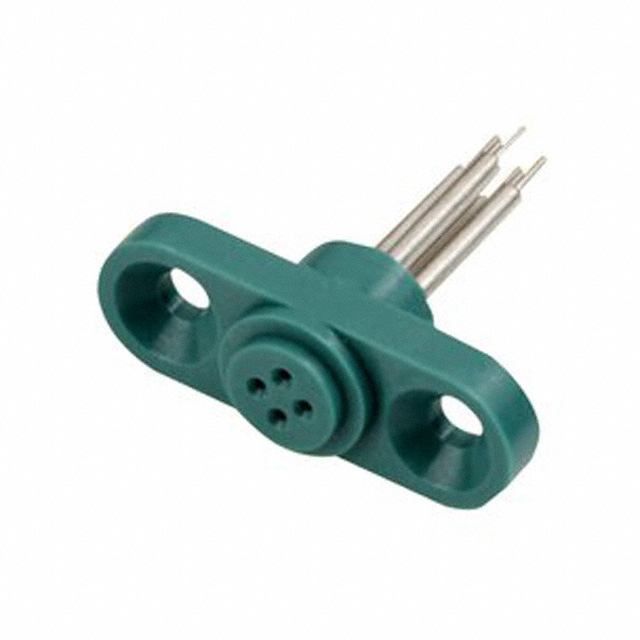

    3M™ Textool™ 激光二极管插座是一种紧凑型微型插座,适用于多种TO封装格式。它广泛应用于需要高密度电路板布局的应用场景中,如激光设备、光纤通信、医疗设备和传感器系统等领域。该产品提供两种不同的引脚圆直径选项:0.079英寸(2.0毫米)和0.100英寸(2.54毫米),并且提供3引脚和4引脚选项以满足不同应用需求。

    技术参数


    - 绝缘材料:玻璃填充聚砜(UL 94V-0阻燃等级)
    - 颜色:绿色
    - 外接触材料:铜合金
    - 内接触材料:铍铜
    - 外接触电镀:锡铅焊料
    - 内接触电镀:50微英寸(1.3微米)镍,覆盖30微英寸(0.76微米)金
    - 电流额定值:1安培
    - 绝缘电阻:> 1 x 10^12 欧姆(500伏直流电压)
    - 耐压:海平面1000伏交流(峰值)
    - 温度范围:-55°C至+125°C

    产品特点和优势


    - 紧凑设计:体积小,适合高密度电路板布局。
    - 灵活的引脚配置:支持多种TO封装格式,可选择引脚圆直径和引脚数量,适应不同设备需求。
    - 易于安装:配有导向孔,有助于引脚插入。
    - 高可靠性:通过高绝缘电阻和高耐压测试,确保在各种条件下稳定工作。
    - 耐用材料:采用高强度铜合金和铍铜,提供良好的导电性和抗疲劳性。

    应用案例和使用建议


    - 激光设备:3M™ Textool™ 激光二极管插座常用于制造激光模块,特别是那些需要精密对准和可靠连接的场合。
    - 光纤通信:在光纤收发器中,这种插座提供了高密度连接解决方案,确保信号传输的稳定性和可靠性。
    - 医疗设备:在某些医疗设备中,这种插座可作为光学传感器的接口,为医疗监测和诊断提供精确的数据传输通道。
    使用建议:
    1. 在安装前,请仔细检查插座的引脚排列和位置,确保与激光二极管的匹配。
    2. 在焊接过程中,注意控制温度和时间,避免对插座材料造成损坏。
    3. 定期进行检查和维护,确保插座的长期稳定性和可靠性。

    兼容性和支持


    3M™ Textool™ 激光二极管插座可以与市面上大多数标准激光二极管和TO封装兼容。此外,3M公司提供了详尽的技术文档和支持服务,包括产品选型指南、安装手册和故障排查指南。

    常见问题与解决方案


    - Q: 插座的耐压测试为何如此重要?
    - A: 耐压测试可以确保插座在极端条件下也能安全工作,防止过电压导致损坏。

    - Q: 如何处理安装过程中遇到的引脚弯曲问题?
    - A: 在安装过程中,使用适当的工具小心操作引脚。如果出现弯曲,可以尝试使用针头轻轻矫正。

    总结和推荐


    3M™ Textool™ 激光二极管插座凭借其紧凑设计、可靠的电气特性和多样化的应用选项,在市场上具有较强的竞争力。无论是激光设备还是光纤通信,这款产品都是高效、稳定的理想选择。强烈推荐在需要高密度电路板布局的应用中使用此产品。

203-6585-00-0602J参数

参数
长*宽*高 8mm(长度)*16.5mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

203-6585-00-0602J厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

203-6585-00-0602J数据手册

厂牌 PDF简要描述 下载
3M 光电显示器件配件 3M 203-6585-00-0602J 203-6585-00-0602J数据手册

203-6585-00-0602J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9375 ¥ 109.3219
10+ $ 10.7676 ¥ 90.9862
20+ $ 10.3572 ¥ 87.5183
50+ $ 9.8496 ¥ 83.2291
100+ $ 8.3376 ¥ 70.4527
200+ $ 7.707 ¥ 65.1242
500+ $ 7.623 ¥ 64.4144
1000+ $ 7.56 ¥ 63.882
库存: 99
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.32
直接购买
加入购物车
