929974-01-19-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 19pin 2A 2.54μm 锡 黑色 通孔安装 48.26mm(长度)*2.54mm(高度)
供应商型号: 3858762
供应商: 海外现货
标准整包数: 1

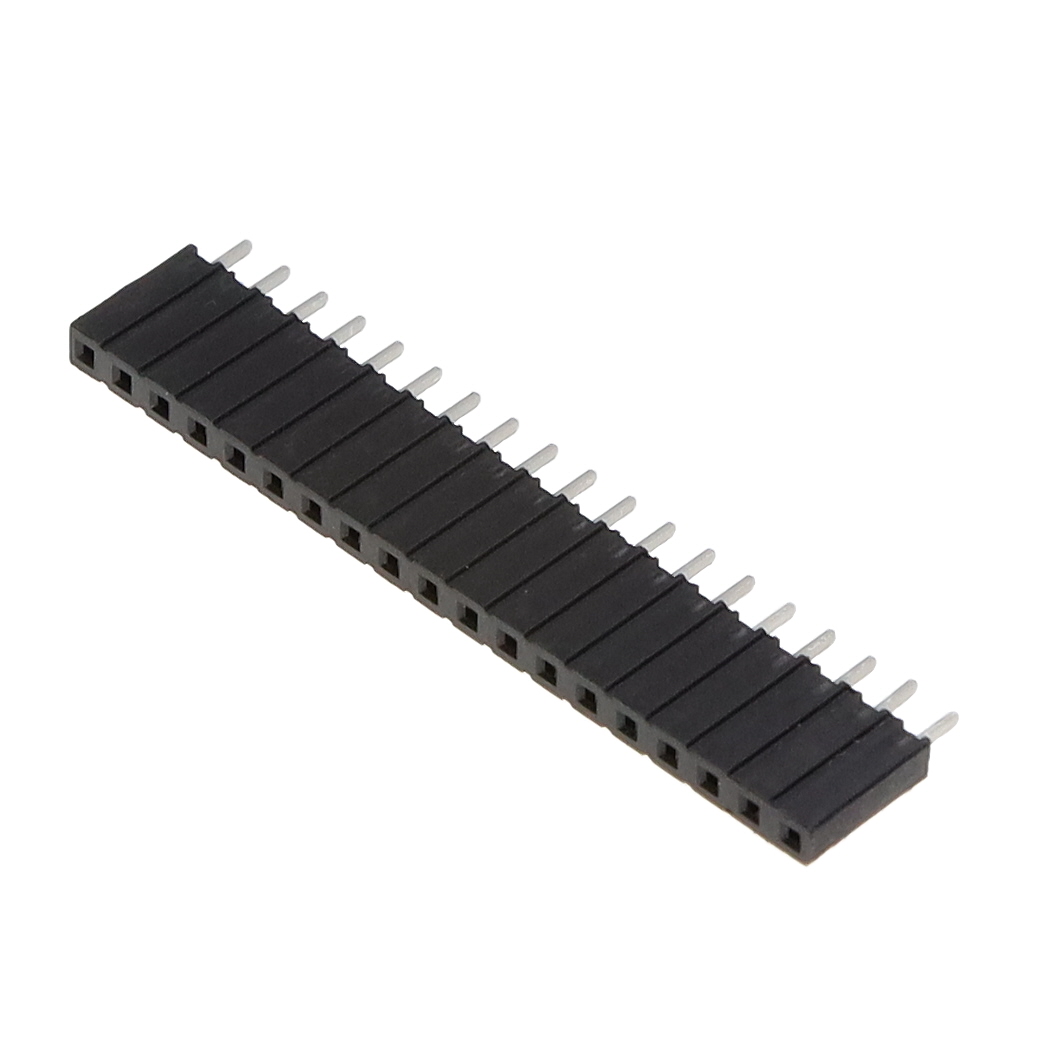

3M 矩形连接器 - 针座 - 插座/母插口 929974-01-19-RK

929974-01-19-RK概述

    3M™ Boardmount Socket 技术手册解析

    产品简介


    3M™ Boardmount Socket 是一款专为板载应用设计的电子元器件,主要应用于电路板上的连接。该系列提供了单排1至40个引脚以及双排2至80个引脚的选择。其独特的调谐叉接触设计使得它在高频信号传输方面表现出色,且有助于生产中的波峰焊工艺。

    技术参数


    - 接触材料:铜合金
    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 接触尾部:锡铅或亮锡
    - 电镀:镍底镀层,厚度可选
    - 电流承载能力:最大2安培,所有线路在65°C的环境下满载运行
    - 绝缘电阻:大于5 × 10^9 欧姆,测试电压为500VDC
    - 耐压强度:1,500 VRMS,在海平面条件下
    - 温度范围:-40°C 到 +105°C
    - 加工温度:260°C(符合J-STD-020C标准)

    产品特点和优势


    - 高可靠性:采用调谐叉接触设计,确保长期稳定性和可靠性。
    - 兼容性强:可以与多种连接器组合使用,支持单排和双排配置。
    - 易焊接性:特有的焊接支撑结构便于生产中的波峰焊接。
    - 机械固定性:提供可选的板上固定功能,增强连接稳固性。

    应用案例和使用建议


    - 应用领域:广泛应用于消费电子产品、通信设备及工业控制设备中。
    - 使用建议:推荐与3M公司生产的929系列和2300系列针条接头搭配使用。注意最大推荐的插配头针长度为0.25英寸。

    兼容性和支持


    - 兼容性:与多种连接器和设备兼容,提供良好的互换性。
    - 支持信息:如需进一步技术支持,请访问官方网站www.3Mconnectors.com或拨打800-225-5373。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方法:检查焊盘与接触点之间的焊接质量,必要时使用放大镜检查。如果焊接不充分,需要重新焊接。

    - 问题2:接触不良。
    - 解决方法:确保接触点清洁且无污染物,检查是否有机械损坏或磨损。

    总结和推荐


    3M™ Boardmount Socket 是一款高性能的电子连接器,适用于各种复杂应用场景。其可靠的调谐叉接触设计、高精度的制造工艺以及广泛的兼容性使其在市场上具备较强的竞争力。对于需要高性能连接器的应用场景,强烈推荐使用此款产品。

929974-01-19-RK参数

参数
间距-配接 2.54mm
触头镀层 - 配接
颜色 黑色
排数 1
触头镀层厚度 - 配接 2.54μm
额定电流 2A
针脚数 19pin
防护等级 -
类型 Push-Pull,Receptacle
长*宽*高 48.26mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929974-01-19-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929974-01-19-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929974-01-19-RK 929974-01-19-RK数据手册

929974-01-19-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.8376
10+ ¥ 16.2293
100+ ¥ 15.9395
500+ ¥ 15.9395
库存: 262
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.83
直接购买
加入购物车
