929715-10-33-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 66pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929715-10-33-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929715-10-33-I

929715-10-33-I概述

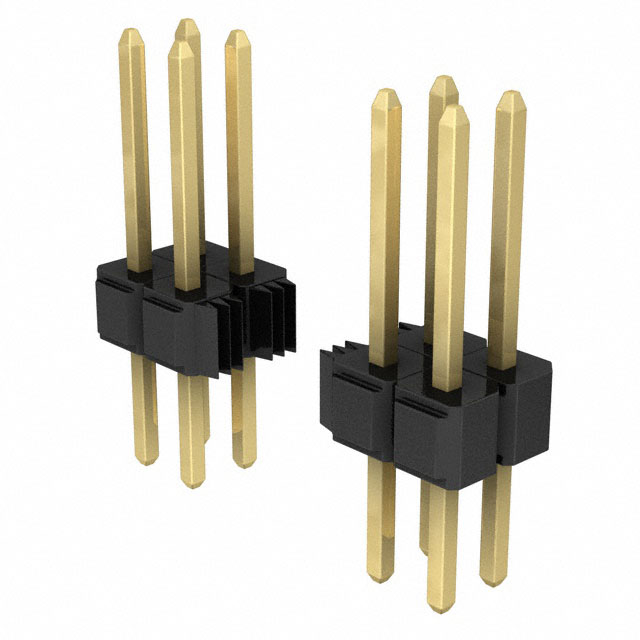

    3M™ Pin Strip Header 单双排系列:技术手册

    1. 产品简介


    3M™ Pin Strip Header 系列是一款用于电子连接的组件,适用于多种电子设备和系统。这款连接器可实现单排或双排设计,提供直角或水平插入方式,且配有焊尾。主要应用于工业自动化、通信设备、计算机系统和消费电子产品等领域。

    2. 技术参数


    以下是3M™ Pin Strip Header 的关键技术规格:
    - 材料与绝缘
    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件
    - 材料:铜合金
    - 镀层:
    - 底镀层:50微英寸镍(1.27微米)
    - 焊接区和焊尾:金、缎面锡、锡铅选项
    - 电气性能
    - 电流承载能力:2.5A
    - 绝缘电阻:>5×10^9Ω(500VDC)
    - 耐压值:1500VRMS(海平面)
    - 环境适应性
    - 温度范围:-40°C至+105°C
    - 工艺等级:仅PCT部分260°C(J-STD-020C),最大绝缘体温度191°C(焊波工艺)
    - 潮湿敏感等级:1级(J-STD-020C)

    3. 产品特点和优势


    - 堆叠功能:允许多个Pin Strip Header 相互堆叠,提高空间利用率。
    - 镀层选项:提供金、缎面锡、锡铅三种镀层选择,适用于不同应用需求。
    - 高温塑料:使用高温塑料材料,适用于波峰焊接或红外焊接工艺。
    - 焊尾防立:配备焊尾防立结构,防止焊接过程中产生缺陷。
    - 板针固定功能:选配板针固定功能,增强可靠性。

    4. 应用案例和使用建议


    这些连接器广泛应用于自动化控制系统、通讯设备、计算机主板和消费电子产品。例如,在工业自动化系统中,它们可以用于传感器和控制器之间的连接,确保稳定的数据传输。
    使用建议:
    - 在焊接前仔细检查孔径尺寸是否符合推荐的孔径图。
    - 针对大批量生产,建议选用带有板针固定功能的版本以提升可靠性。

    5. 兼容性和支持


    - 该连接器具有良好的兼容性,可与其他标准电子元器件配合使用。
    - 3M公司提供详细的技术支持和售后服务,以帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何确定正确的镀层?
    - A: 根据应用环境的特定要求,选择金、缎面锡或锡铅镀层。
    - Q: 是否有推荐的孔径尺寸?
    - A: 参考产品手册中的推荐孔径尺寸图进行选择。
    - Q: 如何防止焊接过程中的变形?
    - A: 使用防变形焊尾结构,并严格控制焊接温度和时间。

    7. 总结和推荐


    3M™ Pin Strip Header 连接器凭借其出色的电气性能、可靠的机械结构和多种镀层选项,成为市场上极具竞争力的产品。无论是自动化设备还是普通消费电子产品,这款连接器都能提供卓越的性能。强烈推荐使用3M™ Pin Strip Header 连接器,以确保系统稳定可靠。

929715-10-33-I参数

参数
颜色 黑色
排数 2
额定电流 2.5A
触头镀层 - 配接
针脚数 66pin
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
类型 Header,Push-Pull
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-10-33-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-10-33-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-10-33-I 929715-10-33-I数据手册

929715-10-33-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 4.774 ¥ 39.7674
15+ $ 4.433 ¥ 36.9269
30+ $ 4.1602 ¥ 34.6545
库存: 1369
起订量: 13 增量: 1
交货地:
最小起订量为:3
合计: ¥ 119.3
