929667-01-22-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 44pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929667-01-22-I
供应商: 国内现货
标准整包数: 1

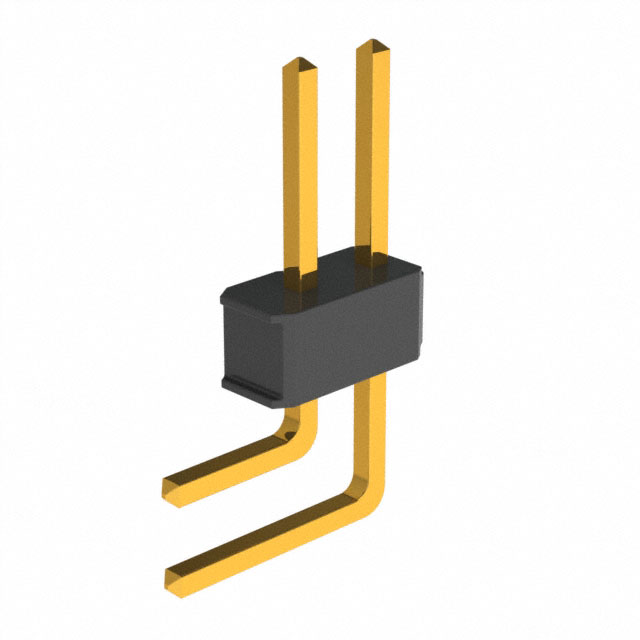

3M 矩形连接器 - 针座 - 公插针 929667-01-22-I

929667-01-22-I概述

    3M™ Pin Strip Header Single and Dual Row 产品技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种多功能、高可靠性的电子元器件,用于连接不同电路板上的信号线。该系列产品适用于多种电气应用,如计算机、通信设备、工业控制系统等。通过直角和直插式的设计,这些接头可以方便地应用于不同的安装需求。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触件
    - 材料:铜合金
    - 电镀选项:金、镀锡或锡铅合金
    - 基底电镀:50 µ” [1.27 µm] 镍
    - 擦拭区域和焊接尾部:根据订购信息(金、镀锡、锡铅合金选项)
    - 电气参数
    - 电流承载能力:2.5 A
    - 绝缘电阻:大于 5 × 109 Ω (500 VDC)
    - 耐压能力:1500 VRMS (海平面)
    - 环境参数
    - 温度范围:-40°C 到 +105°C
    - 焊接过程:260°C (符合J-STD-020C标准)
    - 潮湿敏感度等级:1级 (符合J-STD-020C标准)

    产品特点和优势


    - 堆叠能力:允许模块化安装,方便布线。
    - 多电镀选项:提供金、镀锡和锡铅合金等多种电镀选择,以满足不同环境下的可靠性需求。
    - 耐高温塑料:适用于波峰焊和红外焊接工艺。
    - 引脚间距:支持0.100”和0.235”/0.318”的匹配长度,满足多样化需求。
    - 板载针脚保留功能选项:提供更好的机械稳定性和电气连接。

    应用案例和使用建议


    这些插针条接头在各种电气连接场景中广泛应用,例如计算机主板、通信基站、医疗设备等。具体的应用包括但不限于:
    - 计算机主板:用于连接CPU和其他芯片之间的高速信号传输。
    - 通信设备:为无线基站提供稳定的连接点,确保信号传输的可靠性。
    使用时,建议确保接头的焊接质量,并遵循制造商推荐的焊接温度和时间。在实际应用中,如果需要更多的电气稳定性,可以考虑使用金电镀的版本。

    兼容性和支持


    3M™ Pin Strip Header Single and Dual Row 具有良好的兼容性,可与多种电路板和其他连接器配合使用。用户在购买前应确认产品与所需设备的适配性。3M公司提供了详尽的技术支持和服务,以确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - Q: 为什么接头不能承受超过2.5A的电流?
    - A: 产品设计时已明确规定最大电流为2.5A,超过该值会导致过热损坏。请确保在应用中不超过规定电流。
    - Q: 如何判断接头是否已经损坏?
    - A: 可通过目测检查是否有明显的物理损伤,或者使用万用表测量其绝缘电阻来判断。

    总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 是一款非常可靠且易于使用的电子元器件,具有优良的电气特性和广泛的应用范围。对于寻求高性能连接解决方案的用户,我们强烈推荐这款产品。

929667-01-22-I参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
针脚数 44pin
额定电流 2.5A
类型 Header,Push-Pull
排数 2
颜色 黑色
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-01-22-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-01-22-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-01-22-I 929667-01-22-I数据手册

929667-01-22-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 4.284 ¥ 35.6857
20+ $ 3.978 ¥ 33.1367
40+ $ 3.7332 ¥ 31.0976
库存: 13
起订量: 15 增量: 1
交货地:
最小起订量为:4
合计: ¥ 142.74
