929852-01-13-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 26pin 2A 250nm 金 黑色 通孔安装 33.02mm(长度)*5.08mm(高度)
供应商型号: Q-929852-01-13-10
供应商: 期货订购
标准整包数: 324

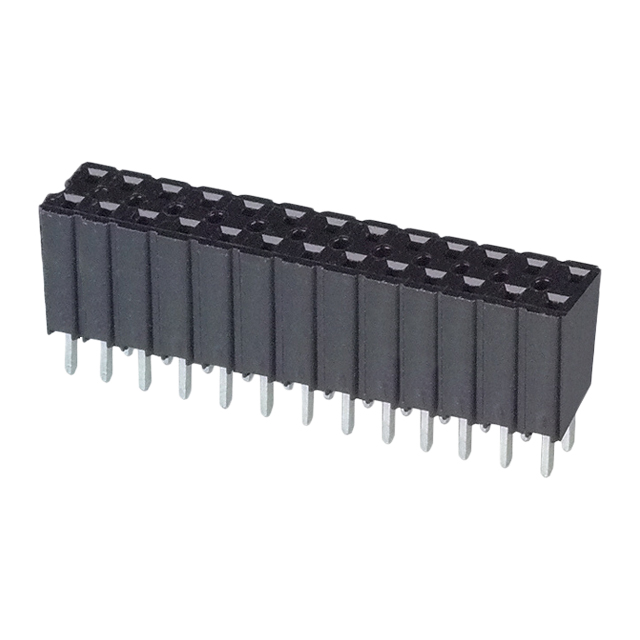

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-13-10

929852-01-13-10概述

    3M™ Boardmount Socket 929 系列:技术手册解析

    1. 产品简介


    3M™ Boardmount Socket 是一种用于电路板连接的电子元器件,属于连接器的一种。它适用于多种电路板连接需求,如计算机、通信设备、工业控制等领域的高可靠性应用。该产品采用直插式焊接尾设计,适用于标准的.100 英寸和.100 英寸×.100 英寸的直角焊接尾系列,提供单行1到40个触点和双行2到80个触点的选择。

    2. 技术参数


    - 物理特性:
    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍基底层(100 微英寸),可选镀锡铅或马口铁
    - 标记:无
    - 电气特性:
    - 电流承载能力:最大2安培,所有线路在65°C环境下满载运行
    - 绝缘电阻:>5 × 10^9 欧姆,500V DC下测试
    - 耐压:1,500 VRMS(海平面)
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(根据J-STD-020C标准)
    - 其他:
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 独特的调谐叉接触设计:这种设计可以确保接触稳定性,提高信号传输的质量。
    - 焊接支脚设计:有助于生产过程中的波峰焊接,简化安装步骤。
    - 可选板子固定功能:增强连接器在电路板上的稳定性,防止意外松动。
    - 广泛的应用范围:适合多种电路板连接场合,适应性强。

    4. 应用案例和使用建议


    - 应用案例:
    - 该产品常用于计算机、通信设备、工业控制等领域,特别是在需要高可靠性的信号传输环境中。

    - 使用建议:
    - 建议与.100 英寸×.100 英寸的针状条形接头配套使用,以确保最佳的连接效果。
    - 最大推荐配合的接头针长为.25 英寸。

    5. 兼容性和支持


    - 兼容性:
    - 适用于.100 英寸×.100 英寸的直角焊接尾系列,可选配套的.100 英寸针状条形接头型号为929系列和2300系列。
    - 厂商支持:
    - 请联系技术支持获取更多关于技术、销售或订单的信息。
    - 官方网址提供了详细的合规信息和技术支持链接。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方法:检查焊接质量和接触面清洁度,确保焊料均匀且没有氧化。
    - 问题2:无法正确安装
    - 解决方法:确认孔位是否正确,遵循制造商提供的孔位图。
    - 问题3:温度敏感
    - 解决方法:确保环境温度在规定的范围内,注意不要超过工艺等级的极限温度。

    7. 总结和推荐


    总结:
    3M™ Boardmount Socket 929 系列凭借其稳定的接触设计、方便的安装方式及良好的环境适应性,在众多连接器产品中脱颖而出。其优秀的电气特性和可靠性使其成为许多高要求应用的理想选择。
    推荐:
    我们强烈推荐此产品,尤其是在需要高可靠性的信号传输环境中,无论是商业用途还是工业应用,该产品都能提供出色的性能和耐用性。

929852-01-13-10参数

参数
防护等级 -
针脚数 26pin
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
颜色 黑色
额定电流 2A
排数 2
类型 Push-Pull,Receptacle
触头镀层 - 配接
长*宽*高 33.02mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-13-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-13-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-13-10 929852-01-13-10数据手册

929852-01-13-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
324+ $ 2.5903 ¥ 21.4998
库存: 324000
起订量: 324 增量: 324
交货地:
最小起订量为:324
合计: ¥ 6965.93
