9772-30100MMx10M

产品分类: 其他射频器件
厂牌: 3M
产品描述:
供应商型号: TS-7100313613
供应商: 海外现货
标准整包数: 8

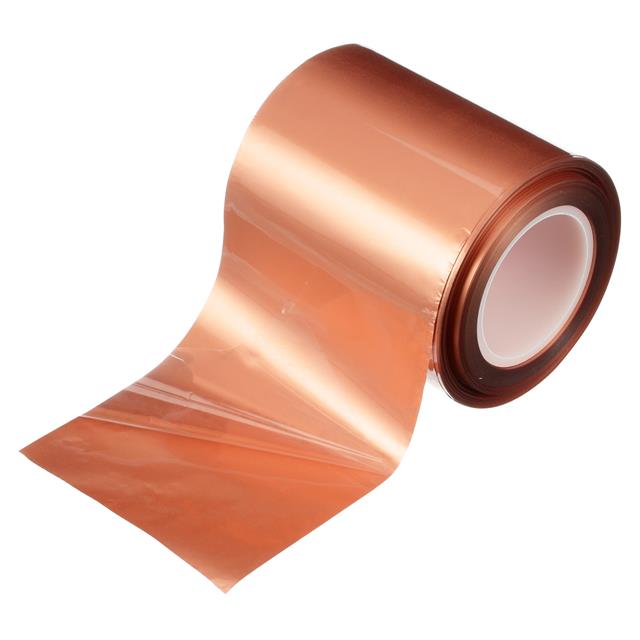

3M 其他射频器件 9772-30100MMx10M

9772-30100MMx10M概述

    3M™ Electrically Conductive Double-Sided Tape 9772 系列产品技术手册

    产品简介


    3M™ Electrically Conductive Double-Sided Tape 9772 系列是一种XYZ三向导电压力敏感粘合剂(PSA)胶带。该系列由铜箔基导电矩阵组成,旨在通过PSA连接到所需的接地表面。其独特的结构和材料使得它成为电子设备中接地和电磁干扰(EMI)屏蔽的理想选择。该系列产品具有高附着力和良好的接地性能,适用于各种表面类型。

    技术参数


    以下是3M™ Electrically Conductive Double-Sided Tape 9772 系列的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 颜色 | 铜色 |
    | 导电胶粘剂类型 | 丙烯酸导电胶粘剂 |
    | 背衬材料 | 透明PET背衬 |
    | 厚度 | 0.011 mm 至 0.050 mm |
    | 180°剥离强度(FS和BS侧) | 800 gf/inch 至 1100 gf/inch |
    | 通过粘合剂的电气电阻(FS和BS侧) | 0.015 欧姆 |

    产品特点和优势


    - XYZ三向导电性:通过粘合剂实现三向导电性,提供可靠的电气接触。
    - 出色的贴合性和快速粘接:适应各种复杂表面,提高粘接速度。
    - 良好的EMI屏蔽效果:在结合线间隙中表现出优异的电磁干扰屏蔽性能。
    - 改善小面积区域的电气接触:在狭小空间内提供稳定的电气连接。
    - 良好的操作性和处理性:便于安装和使用。

    应用案例和使用建议


    3M™ Electrically Conductive Double-Sided Tape 9772 系列广泛应用于需要高导电性的设备和组件中,例如EMI屏蔽设计。以下是几个典型的应用案例及使用建议:
    1. 电子产品组装:在设备的组装过程中,用于接地和EMI屏蔽。
    2. 小型接触点:适用于需要精确电气连接的小型接触点。
    3. 热压工艺:可以使用热压机进行加工,以增强粘接力和电气性能。
    4. 清洁表面:确保粘接表面干净、干燥且平整。

    兼容性和支持


    - 兼容性:该产品可与其他金属和非金属材料兼容,适用于多种电子设备。
    - 支持和维护:用户可以联系当地3M代表获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:粘接力不足
    - 解决方案:增加粘合压力,确保充分湿润。
    2. 问题:电气电阻过高
    - 解决方案:检查表面清洁度和粘合剂厚度。
    3. 问题:储存时性能下降
    - 解决方案:确保储存条件符合要求,避免过度暴露。

    总结和推荐


    3M™ Electrically Conductive Double-Sided Tape 9772 系列以其出色的导电性能、优异的贴合性和可靠性,在电子设备组装和EMI屏蔽应用中表现出色。该产品能够满足大多数高导电性需求,适合各种复杂的应用场景。推荐使用该产品以提高设备的整体性能和可靠性。

9772-30100MMx10M参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 10m(长度)*100mm(宽度)
安装方式 DIN导轨安装,黏合安装
包装方式 散装

9772-30100MMx10M厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

9772-30100MMx10M数据手册

厂牌 PDF简要描述 下载
3M 其他射频器件 3M 9772-30100MMx10M 9772-30100MMx10M数据手册

9772-30100MMx10M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 103.7 ¥ 881.45
库存: 0
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 0
