首页  >  产品百科  >  1050TC-25500MMX30M

1050TC-25500MMX30M

产品分类: 其他射频器件
厂牌: 3M
产品描述:
供应商型号: TS-7100313411
供应商: 海外现货
标准整包数: 1

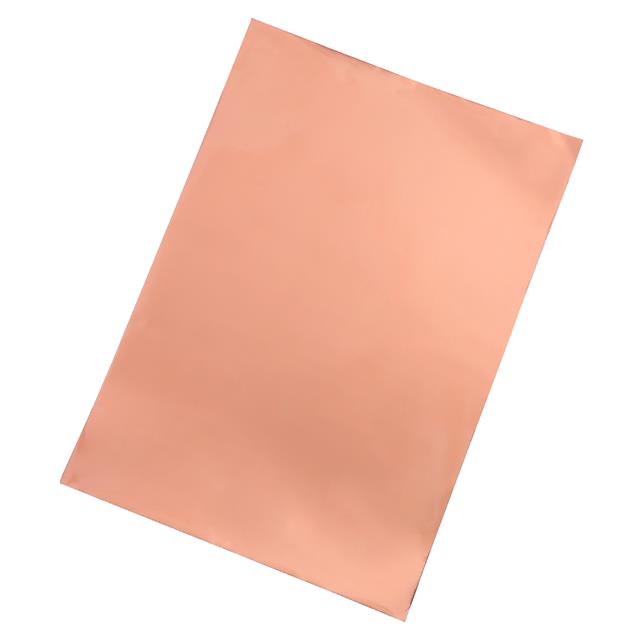

3M 其他射频器件 1050TC-25500MMX30M

1050TC-25500MMX30M概述

    文章:3M™ Electrically Conductive Single-Sided Tape 1050TC 系列技术手册

    1. 产品简介


    3M™ Electrically Conductive Single-Sided Tape 1050TC 系列是一款高性能单面导电箔胶带,由XYZ轴导电铜箔基材和高导电性的丙烯酸粘合剂组成。与传统单面导电胶带相比,1050TC系列在X、Y、Z三个方向上均表现出卓越的导电性能,可实现小型接地区域的可靠接触。此系列产品具有出色的EMI屏蔽和电气可靠性,适用于各种需要卓越导电性能的应用场景,如接地和电磁干扰(EMI)屏蔽设计。

    2. 技术参数


    以下是1050TC系列的关键技术规格:
    | 参数名称 | 典型值 | 测试方法 |
    |
    | 厚度 | 0.014–0.026毫米 | ASTM D1000 |
    | 180°剥离强度(SUS表面) | 1000–1200克力/英寸 | ASTM D1000 |
    | 胶粘层电阻 | 0.015欧姆 | ETM-7 |
    | 屏蔽效能(dB) | 40–70 | 标准EMI屏蔽测试 |
    注:典型值可能因版本不同而有所变化,具体请参考产品证书(COA)。

    3. 产品特点和优势


    - XYZ轴导电性:实现全方位导电性能,尤其适用于复杂电路板和小尺寸接地区域。
    - 快速贴合性:优异的适应性和快速粘附能力,适合多种制造工艺需求。
    - 高可靠性:经过长时间验证,确保长期稳定电气性能和EMI屏蔽效果。
    - 易用性:丙烯酸粘合剂具有良好的表面适配性和广泛的适用性。

    4. 应用案例和使用建议


    3M™ Electrically Conductive Single-Sided Tape 1050TC 系列广泛应用于电子设备和组件的接地与EMI屏蔽,典型应用包括移动设备、服务器机柜和汽车电子系统。在实际操作中,为了获得最佳粘接效果,需遵循以下建议:
    - 应用时压力宜控制在5-15 psi之间,结合加热处理以提升导电性能。
    - 避免在低于10°C的环境中操作,以免影响粘接强度和可靠性。
    - 确保基材清洁干燥,避免杂质污染,从而保持产品的导电性能。

    5. 兼容性和支持


    1050TC系列兼容多种标准材料和加工工艺,但更换释放膜时需谨慎,应提前测试以避免影响粘接力和导电性能。客户可通过当地3M代表获取技术支持和相关文档(如COA)。此外,3M公司承诺在推荐存储条件下提供12个月的货架寿命。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 贴合后粘接力不足 | 增加压强并确认表面清洁状况 |
    | 导电性能下降 | 更换老化或被污染的释放膜 |
    | 表面出现氧化或变色 | 使用无油手套操作,并存放在恒温环境下 |

    7. 总结和推荐


    总体而言,3M™ Electrically Conductive Single-Sided Tape 1050TC 系列凭借其出色的导电性能、优异的EMI屏蔽能力和便捷的操作特性,在现代电子设计中占据重要地位。我们强烈推荐这一产品用于需要高质量接地和屏蔽的场景,特别是在对导电性要求极高的应用中。若能正确使用和妥善存储,该系列产品将展现出其卓越的性能表现和市场竞争力。
    如有任何疑问或需要进一步技术支持,请联系您的当地3M代表或访问3M官方网站。

1050TC-25500MMX30M参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 500mm(宽度)
安装方式 DIN导轨安装,黏合安装
包装方式 散装

1050TC-25500MMX30M厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

1050TC-25500MMX30M数据手册

厂牌 PDF简要描述 下载
3M 其他射频器件 3M 1050TC-25500MMX30M 1050TC-25500MMX30M数据手册

1050TC-25500MMX30M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1009.1718 ¥ 8577.9603
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
