首页  >  产品百科  >  9134-4500PL

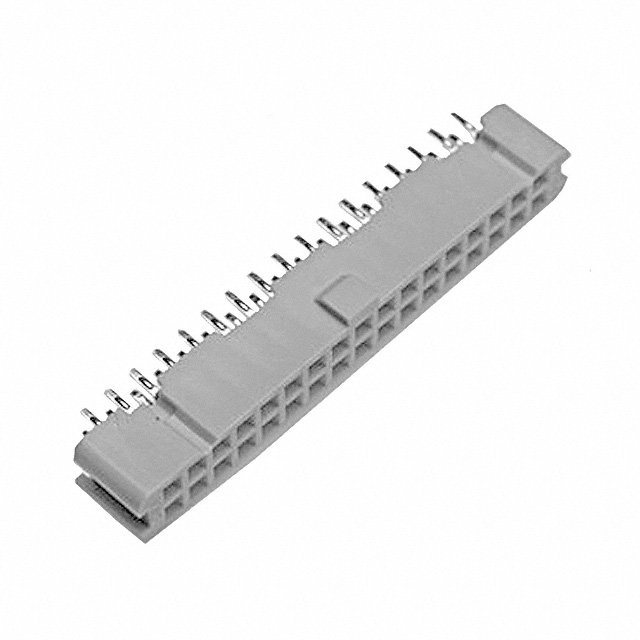

9134-4500PL

厂牌: 3M
产品描述: 3M 2.54mm间距34p双排排母 板对板, 9100系列, 直向, 通孔
供应商型号: 3M155854-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 9134-4500PL

9134-4500PL概述

    3M™ Polarized Boardmount Socket 技术手册解析

    产品简介


    3M™ Polarized Boardmount Socket(9100系列)是一种中心凸点极化插座,适用于板上安装。它主要用于连接电子设备中的低轮廓插头,且支持双极化设计,确保了连接的稳定性。这款产品特别适合用于军事和航空领域的电子系统,具有高可靠性和耐用性。

    技术参数


    - 物理参数
    - 尺寸:0.100英寸×0.100英寸
    - 材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)
    - 颜色:灰色
    - 接触材料:铜合金
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)
    - 灼烧等级:UL 94V-0
    - 表面处理:2微米镍下镀层,0.3微米金擦拭区,焊锡尾部为金闪光
    - 电流承载能力:1安培
    - 绝缘电阻:>1 × 10^9 欧姆@500VDC
    - 耐压:1000 VRMS@海平面
    - 温度范围:-55°C至+105°C
    - 处理温度:最大绝缘体温度191°C(仅限波峰焊接过程)
    - 接触量
    - 20个接触点:长度29.9毫米
    - 26个接触点:长度37.5毫米
    - 34个接触点:长度47.7毫米
    - 40个接触点:长度55.3毫米
    - 50个接触点:长度68.1毫米
    - 60个接触点:长度80.7毫米
    - 64个接触点:长度85.8毫米

    产品特点和优势


    - 军用级双极化设计:确保极高的可靠性。
    - 标准中心凸点:提供精确的定位。
    - 可选钥匙插件:增加额外的安全性。
    - 标准焊锡尾:便于板上焊接。
    - 部分号标识:每件产品都有唯一编号。
    - 耐高温绝缘材料:能够在苛刻环境下稳定工作。

    应用案例和使用建议


    该产品广泛应用于军事、航空和其他需要高可靠性连接的应用场景。对于需要极化连接的应用,该产品是一个理想选择。例如,在军事装备中,这种插座可以确保可靠的信号传输和通信连接。对于用户而言,安装时应注意遵循制造商提供的推荐安装孔模式,以确保最佳性能。

    兼容性和支持


    - 兼容性:可与2.54 mm x 2.54 mm低轮廓插头和4600系列无弹出锁插头适配。
    - 支持:3M提供技术支持和保修服务,确保客户能够获得全面的支持。

    常见问题与解决方案


    - 问题:焊接过程中如何防止损坏?
    - 解决方案:确保焊接温度不超过最大绝缘体温度191°C。
    - 问题:如何检查插座是否正确安装?
    - 解决方案:使用显微镜或放大镜仔细检查插座与PCB之间的连接,确保所有针脚正确插入。
    - 问题:接触不良怎么办?
    - 解决方案:检查并清洁所有接触点,确保没有氧化或污染。

    总结和推荐


    3M™ Polarized Boardmount Socket 是一款专为高可靠性需求设计的产品,具备军用级双极化设计、标准化中心凸点和高耐温绝缘材料等特点。适用于需要高可靠性的应用场景,如军事和航空系统。强烈推荐给需要高可靠性和安全性的应用场合。

9134-4500PL参数

参数
触头镀层 - 配接
针脚数 34pin
额定电流 1A
类型 Push-Pull,Receptacle
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 300nm
排数 2
颜色 灰色
长*宽*高 47.7mm(长度)*7.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9134-4500PL厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

9134-4500PL数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 9134-4500PL 9134-4500PL数据手册

9134-4500PL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7348 ¥ 48.4591
10+ $ 4.6925 ¥ 39.2702
100+ $ 3.9881 ¥ 33.3753
500+ $ 3.56 ¥ 29.793
1000+ $ 3.3902 ¥ 28.372
库存: 558
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.45
