8209-7000

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Male Pins,Plug 2 9pin Steel,Tin Plated 1A 金 灰色 面板安装 31.2mm(长度)*12.4mm(高度)
供应商型号: 3M15411-ND
供应商: Digi-Key
标准整包数: 1

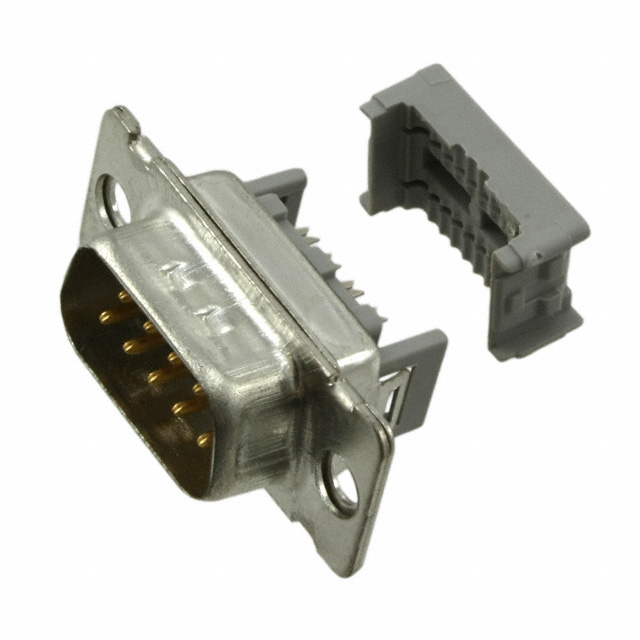

3M D-Sub 连接器 8209-7000

8209-7000概述

    3M™ D Sub Plug Connector, 8200 系列插头连接器技术手册

    产品简介


    3M™ D Sub Plug Connector, 8200 系列插头连接器是一款高性能的电子元器件,主要用于提供可靠的连接解决方案。该系列连接器具有低轮廓设计和多种安装选项,适用于各种电子设备和系统中的数据传输需求。它广泛应用于电信、计算机、工业自动化等多个领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 接触电镀层:底层镍镀层(最小50微英寸),擦拭区域金镀层(30微英寸)
    - 壳体材料:钢
    - 壳体电镀层:锡
    - 应力缓解材料:不锈钢(厚度为0.40毫米)
    - 导线容纳能力:26 和 28 AWG 实心或绞合导线
    - 电流额定值:1A
    - 绝缘电阻:> 1 × 10^9 Ω 在 500 VDC
    - 耐压:1000 VRMS 在海平面
    - 温度范围:-55°C 到 +105°C
    - 认证信息:参见 3M.com/regs 或联系您的 3M 代表了解 RoHS 合规状态

    产品特点和优势


    - 多功能设计:支持开放或封闭端盖,可根据需要选择合适的配置。
    - 增强电磁兼容性:通过内置凹槽来改善 EMI/ESD 保护。
    - 坚固耐用:金属防应力缓解钩直接固定到金属外壳上,增加结构强度。
    - 低轮廓设计:节省空间,适合紧凑型设计。
    - 多种安装方式:提供四种安装选项,满足不同安装需求。

    应用案例和使用建议


    该连接器可广泛应用于电信设备、计算机网络接口、工业控制系统等多种场景。例如,在工业自动化领域,它可以用于传感器和控制器之间的数据传输。在使用时,建议确保接线正确且牢固,特别是在高温和振动环境下,以保证长期稳定运行。

    兼容性和支持


    该连接器与标准的 D-sub 插头连接器接口兼容,支持多种装配工具如 3M™ 标准装配压力机 3640、定位板 3443-106N 和平台 3442-39N。对于特定位置的型号,可以选择不同的安装方法。此外,3M 提供详尽的技术支持和售后服务,确保客户能够顺利应用和维护该产品。

    常见问题与解决方案


    1. 连接不稳定:检查接线是否正确且牢固,确认安装过程中是否有松动现象。
    2. 信号干扰严重:检查接触点是否有腐蚀或磨损,必要时更换新的连接器。
    3. 温度过高导致失效:确保连接器处于规定的温度范围内,避免长时间暴露于极端环境中。

    总结和推荐


    总体而言,3M™ D Sub Plug Connector, 8200 系列插头连接器是一款性能优越、可靠性高的电子元器件。它凭借坚固的设计、多样化的安装选项和良好的兼容性,成为众多应用场合的理想选择。推荐在对连接稳定性要求较高的应用场景中使用该产品。

8209-7000参数

参数
额定电流 1A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Male Pins,Plug
颜色 灰色
端接 -
长*宽*高 31.2mm(长度)*12.4mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

8209-7000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8209-7000数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M 8209-7000 8209-7000数据手册

8209-7000封装设计

查看详情并下载
Symbol
Footprint
