7100162240

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: TS-7100162240
供应商: 海外现货
标准整包数: 1

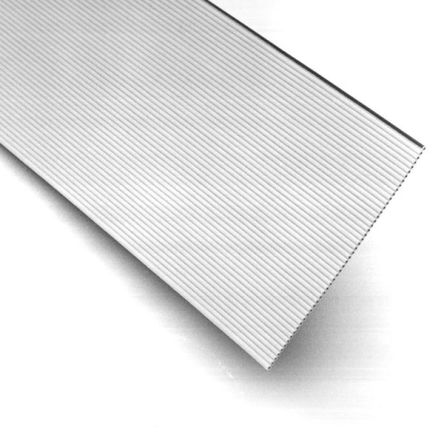

3M 扁平带状线缆 7100162240

7100162240概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable(简称RCFC)是一款专为灵活应用设计的扁平电缆。它采用28 AWG规格的绞合铜导线,包裹在聚氯乙烯(PVC)绝缘层中,中心间距为0.050英寸。该电缆适用于广泛的应用领域,尤其适合需要高密度接线和复杂布线的场合。

    技术参数


    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色选项:灰色(标准)、黑色(可选)
    - 电压等级:美国及加拿大均为300V;欧盟为<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺 [3米]
    - 特征阻抗:不平衡为102Ω;平衡为172Ω
    - 电容:14.47 pF/英尺 [47.5 pF/米](不平衡);8.14 pF/英尺 [26.7 pF/米](平衡)
    - 电感:0.15 μH/英尺 [0.49 μH/米](不平衡);0.24 μH/英尺 [0.79 μH/米](平衡)
    - 传播延迟:1.47 ns/英尺 [4.86 ns/米](不平衡);1.4 ns/英尺 [4.59 ns/米](平衡)
    - 传播速度:69%(不平衡);73%(平衡)

    产品特点和优势


    - 高灵活性:28 AWG绞合导线提供出色的弯曲半径和耐用性。
    - 易于终止:0.050英寸中心间距便于与各种IDC连接器配合使用。
    - 可定制:可选择灰色或黑色版本,方便不同应用场景下的需求。
    - 环境适应性强:能在-20°C到+105°C的温度范围内工作。

    应用案例和使用建议


    该电缆广泛应用于自动化设备、工业控制系统、医疗设备以及办公自动化设备等领域。例如,在一个工业控制应用中,RCFC电缆可以用来连接传感器、执行器和控制器,实现高效且可靠的信号传输。此外,在复杂布线环境中,RCFC的扁平设计可以显著减少空间占用,提高布线效率。
    使用建议:
    - 在使用过程中注意保持电缆的弯曲半径,避免过度弯曲导致损坏。
    - 选择合适的颜色版本,以符合应用场合的需求。

    兼容性和支持


    RCFC电缆与多种标准IDC连接器兼容,支持快速可靠的终端处理。此外,3M公司提供详细的技术支持和售后服务,确保用户能够充分利用该电缆的各项优势。

    常见问题与解决方案


    - 问题1:电缆容易破损怎么办?
    - 解决方案:确保电缆在安装时有足够的弯曲半径,避免过度弯曲。使用适当的保护措施,如使用线管或电缆槽。
    - 问题2:如何正确识别电缆方向?
    - 解决方案:红标记的一边为第1号导线,作为电缆的起点。

    总结和推荐


    总体而言,3M™ Round Conductor Flat Cable是一款性能卓越、用途广泛的电缆产品。其灵活的设计、高可靠性以及广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐在需要高性能、多功能电缆的应用中使用此产品。

7100162240厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100162240数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 7100162240 7100162240数据手册
