首页  >  产品百科  >  929647-03-04-I

929647-03-04-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 4pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156518-04-ND
供应商: Digi-Key
标准整包数: 1

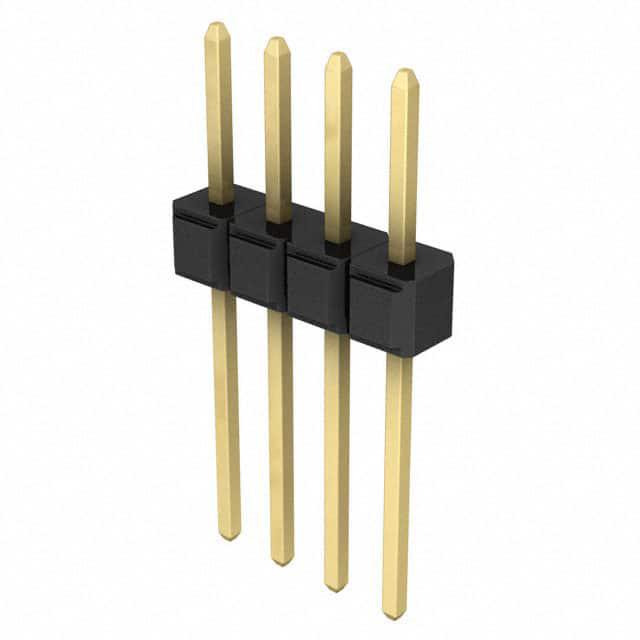

3M 矩形连接器 - 针座 - 公插针 929647-03-04-I

929647-03-04-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 单双排焊锡尾 929 系列 是一种适用于各种电子设备连接的应用广泛的电子元器件。该系列产品提供堆叠功能,可选镀金、哑光锡或锡铅合金电镀层。它们的设计支持波峰焊或红外焊接,具有高耐温塑料绝缘材料,并且拥有焊点间隔设计,以确保可靠的焊接效果。

    2. 技术参数


    - 物理特性:
    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触特性:
    - 接触材料: 铜合金
    - 镀层: 底层为 50 µ” [1.27 µm] 镍
    - 擦拭区域及焊尾: 电镀金、哑光锡、锡铅合金选项(具体尺寸参见订购信息)
    - 电气特性:
    - 电流承载能力: 2.5 A
    - 绝缘电阻: 5 × 10^9 Ω(在 500 VDC 下)
    - 耐压能力: 1500 VRMS(海平面条件下)
    - 环境特性:
    - 温度范围: -40°C 到 +105°C
    - 工艺温度: PCT 部件最高 260°C(J-STD-020C 规范)
    - 防潮等级: J-STD-020C 标准 1 级(仅限 PCT 部件)

    3. 产品特点和优势


    - 堆叠功能: 支持多层电路板的堆叠,增加电路板设计的灵活性。
    - 多种电镀选项: 提供镀金、哑光锡和锡铅合金等多种选择,以适应不同的应用场景。
    - 高耐温塑料: 使用高耐温塑料作为绝缘材料,支持波峰焊或红外焊接,提高了组装的可靠性。
    - 焊点间隔设计: 设计焊点间隔,提高焊接质量和稳定性。
    - 可选的板针保持特性: 增加了板针保持功能,确保连接稳定可靠。

    4. 应用案例和使用建议


    - 应用案例: 广泛应用于计算机、通信设备、消费电子和其他工业电子设备中。例如,在多层电路板设计中,用于信号传输和电源管理。
    - 使用建议:
    - 在选择焊锡尾长度时,根据具体应用场景选择合适长度的焊锡尾。
    - 在组装过程中,确保焊接温度和时间控制在规范范围内,以避免损坏组件。
    - 对于需要高密度连接的应用,可以考虑使用单排或多排的组合设计。

    5. 兼容性和支持


    - 兼容性: 可以与多种标准电子连接器相兼容,适用于多种类型的电路板。
    - 支持: 供应商提供详细的文档和技术支持,包括在线订购和售后服务。

    6. 常见问题与解决方案


    - 问题: 焊接不牢固或出现虚焊。
    - 解决方案: 确保焊接温度和时间符合规范要求,必要时重新焊接。
    - 问题: 连接不稳定。
    - 解决方案: 检查电镀层的质量,必要时更换电镀层或调整连接器的安装位置。
    - 问题: 焊锡尾变形。
    - 解决方案: 仔细处理焊锡尾,避免过度弯曲或施力不当。

    7. 总结和推荐


    总结: 3M™ Pin Strip Header 单双排焊锡尾 929 系列是一种高品质、多功能的电子元器件,具有出色的电流承载能力和环境耐受性。它的设计和制造工艺使其非常适合多种应用场合,尤其是在需要高密度连接和高可靠性的情况下。
    推荐: 鉴于其优良的性能和广泛的应用领域,我们强烈推荐在需要高可靠性的电子产品设计中使用此系列连接器。

929647-03-04-I参数

参数
防护等级 -
针脚数 4pin
排数 1
触头镀层厚度 - 配接 250nm
颜色 黑色
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售

929647-03-04-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-03-04-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-03-04-I 929647-03-04-I数据手册

929647-03-04-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8745 ¥ 15.8395
10+ $ 1.4747 ¥ 12.3416
100+ $ 1.3178 ¥ 11.0282
500+ $ 1.0981 ¥ 9.19
1000+ $ 0.9413 ¥ 7.8772
5000+ $ 0.8346 ¥ 6.9845
10000+ $ 0.8158 ¥ 6.8269
库存: 492
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.83
直接购买
加入购物车
