首页  >  产品百科  >  929665-09-03-I

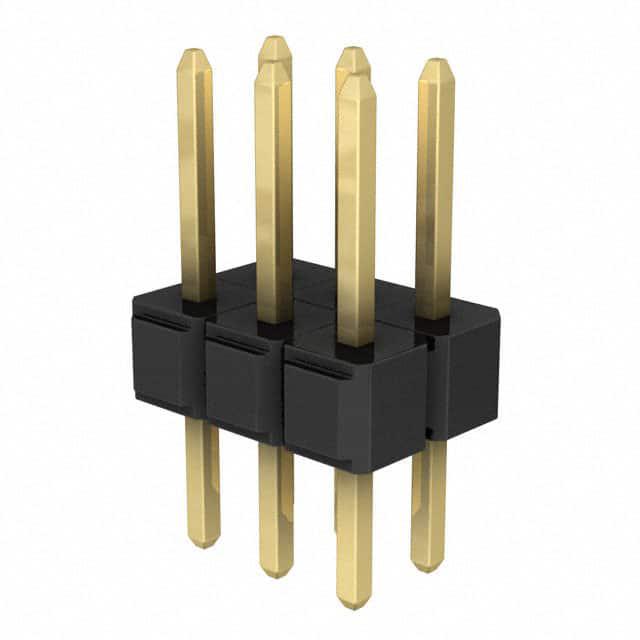

929665-09-03-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 6pin 2.5A 250nm 金 黑色 通孔安装 7.6mm(长度)*5.46mm(高度)
供应商型号: 3M156313-06-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929665-09-03-I

929665-09-03-I概述

    3M™ Pin Strip Header 单双排插针系列 0.100", 0.235"/0.318" 接合长度,直角及直角焊尾 929 系列

    产品简介


    3M™ Pin Strip Header 是一种适用于各种电子设备连接的插针系列产品。该系列产品具有单排和双排两种形式,支持直角和直角焊尾,适用于广泛的电气连接需求。主要应用领域包括通信设备、工业自动化、医疗设备和消费电子产品等。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 材料:铜合金
    - 表面处理:镍底镀层(50 µ” [1.27 µm]),选择金、哑光锡或锡铅焊接区
    - 电气特性
    - 电流容量:2.5A
    - 绝缘电阻:> 5 × 109 Ω @ 500 VDC
    - 耐电压:海平面 1500 VRMS
    - 环境特性
    - 温度范围:-40°C 至 +105°C
    - 制程耐温:仅 PCT 版本 260°C(符合 J-STD-020C)
    - 潮湿敏感度等级:J-STD-020C 一级

    产品特点和优势


    - 堆叠式设计:支持堆叠安装,便于多层电路板连接。
    - 多种表面处理选项:提供金、哑光锡、锡铅等多种电镀选项,以适应不同的电气和环境要求。
    - 高温塑料绝缘体:适合波峰焊和红外线焊接。
    - 焊点间隔:具有一定的焊点间隔,有利于波峰焊接。
    - 板载插针固定功能:可选板载固定功能,提高可靠性。

    应用案例和使用建议


    - 单排应用场景:适用于信号线的连接,如传感器和控制板之间的连接。
    - 双排应用场景:适用于数据传输,如USB接口和板间通信。
    - 使用建议:在焊接时注意焊点间隔,确保焊接质量;根据需要选择合适的焊尾长度。

    兼容性和支持


    - 兼容性:与其他标准接插件兼容,便于集成。
    - 技术支持:通过官方电话和技术支持网站获得帮助。

    常见问题与解决方案


    - 问题一:焊接时出现虚焊。
    - 解决方案:检查焊点间隔和焊接温度,确保焊接质量。
    - 问题二:表面处理不均匀。
    - 解决方案:更换新的电镀材料或重新加工。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单双排插针系列 929 系列具备优秀的电气性能和广泛的适用性,适用于多种电子设备的连接需求。由于其出色的堆叠能力和多种电镀选项,它在实际应用中表现出色。因此,强烈推荐使用此系列产品。

929665-09-03-I参数

参数
类型 Header,Push-Pull
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 黑色
针脚数 6pin
额定电流 2.5A
间距-配接 2.54mm
长*宽*高 7.6mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-09-03-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-09-03-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-09-03-I 929665-09-03-I数据手册

929665-09-03-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.909 ¥ 17.7441
10+ $ 1.4664 ¥ 13.4991
100+ $ 1.2457 ¥ 11.4676
500+ $ 1.1119 ¥ 10.2356
1000+ $ 1.0588 ¥ 9.747
5000+ $ 0.9452 ¥ 8.7012
10000+ $ 0.9001 ¥ 8.2864
库存: 10044
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.74
