首页  >  产品百科  >  929710-06-36

929710-06-36

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm(长度)*5.46mm(高度)
供应商型号: Q-929710-06-36
供应商: 期货订购
标准整包数: 300

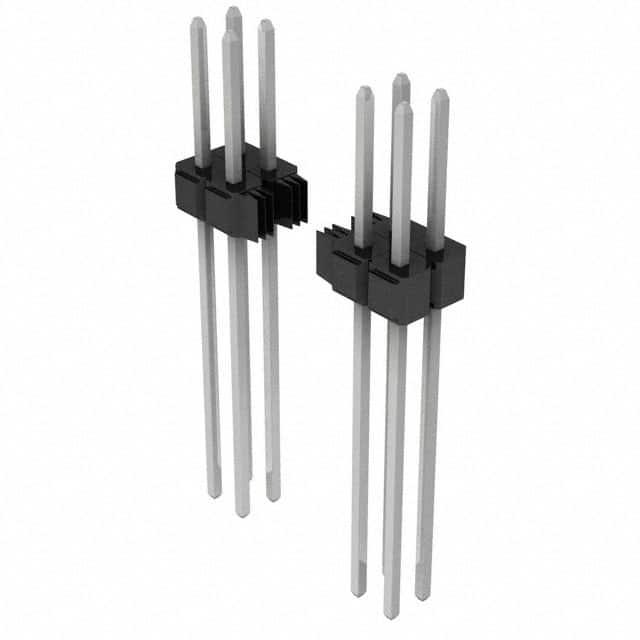

3M 矩形连接器 - 针座 - 公插针 929710-06-36

929710-06-36概述

    3M™ Pin Strip Header Single and Dual Row — 929 Series 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是用于电路板连接的一种电子元器件。这种接头具有直角和直插两种类型,适用于波峰焊接和红外焊接工艺。该系列的主要功能是提供可靠的电气连接,广泛应用于消费电子、工业自动化、汽车电子等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高耐温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 镀层选项:金、哑光锡或锡铅合金
    - 电流传导能力:2.5A
    - 绝缘电阻:>5×10^9Ω (500VDC)
    - 耐压:1500VRMS (海平面)
    - 温度范围:-40°C 到 +105°C
    - 焊接温度:最高为260°C (仅限PCT部件)
    - 湿度敏感度:1级 (符合J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠式设计:允许多层电路板之间的垂直堆叠连接。
    - 多镀层选择:提供了金、哑光锡、锡铅合金等多种镀层选项,满足不同需求。
    - 高温塑料:适合波峰或红外焊接。
    - 焊点支撑:方便波峰焊接。
    - 板上针保持功能选项:增强电路板上的针固定效果。
    - 化学合规信息:符合多项安全法规标准。

    4. 应用案例和使用建议


    应用案例:这种连接器广泛应用于消费电子产品如手机、笔记本电脑,以及工业设备如PLC控制器。此外,在汽车电子领域也有广泛应用。
    使用建议:在焊接过程中确保温度控制得当,避免过热损坏绝缘材料。对于大电流的应用,可以考虑增加散热措施以确保稳定运行。

    5. 兼容性和支持


    - 兼容性:可与多种其他标准电路板连接器配合使用。
    - 支持和服务:购买该产品后,用户可以通过官方网站获取详细的安装和使用指南,并享有3M公司提供的技术支持。

    6. 常见问题与解决方案


    - 问题1:焊接时容易造成断针。
    - 解决办法:建议在焊接前检查针的状态,焊接时使用合适的温度曲线,避免过度加热导致损伤。

    - 问题2:连接可靠性不稳定。
    - 解决办法:确保安装孔位准确无误,使用合适的紧固件,并定期检查连接状态。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929 系列凭借其多样化的镀层选择、可靠的设计和广泛的应用范围,是一款极具市场竞争力的产品。推荐在需要高度可靠且易于安装的电路连接场合使用。

929710-06-36参数

参数
防护等级 -
类型 Header,Push-Pull
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 2.54μm
针脚数 72pin
触头镀层 - 配接 锡铅
排数 2
额定电流 2.5A
长*宽*高 91.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-06-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-06-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-06-36 929710-06-36数据手册

929710-06-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 5.8885 ¥ 48.8747
库存: 300000
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 14662.41
