D2540-6002-AR

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 40pin 1.75A 250nm 金 黑色 通孔安装 58.12mm(长度)*8.59mm(高度)
供应商型号: MHC40E-ND
供应商: Digi-Key
标准整包数: 1

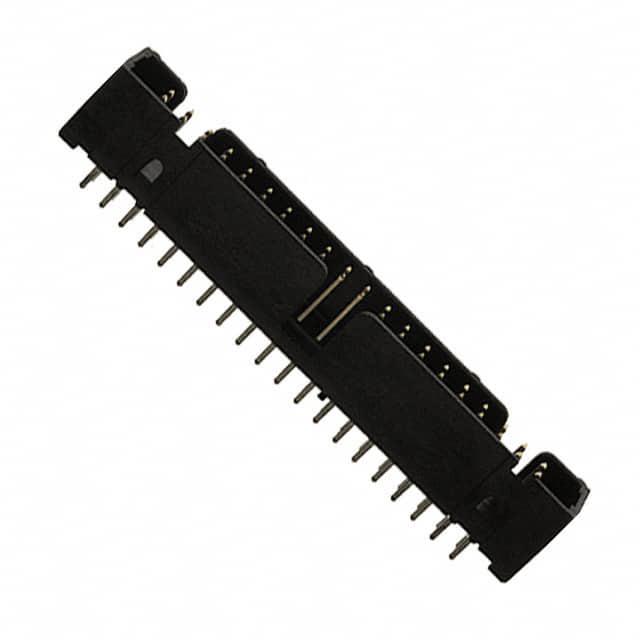

3M 矩形连接器 - 针座 - 公插针 D2540-6002-AR

D2540-6002-AR概述

    3M 2500 Series Four-Wall Header:高效紧凑型连接器

    产品简介


    3M 2500系列四壁插头是一种创新的低轮廓表面贴装插头,适用于直角和水平插装,能够应用于多种电子产品中。它主要用作电路板之间的连接器,提供稳固可靠的电气和机械连接。本产品可用于工业自动化、医疗设备、消费电子和通信等领域。

    技术参数


    - 物理规格:
    - 高度:0.1英寸(2.54mm)
    - 触点数量:根据型号不同可从6到64个触点不等
    - 尺寸:标准配置为0.100英寸×0.100英寸
    - 表面处理:镍整体镀层,平均金(具体金层厚度取决于订购信息)

    - 电气规格:
    - 工作温度范围:-55°C至105°C
    - 最大电流:单接触点5.00A;6个接触点时3.00A;所有接触点时1.75A
    - 绝缘电阻:>1 × 10^9 欧姆@500V DC
    - 耐电压:1000 VRMS@海平面

    - 环境规格:
    - 绝缘材料:玻璃填充聚酯(PCT),阻燃等级UL94V-0,颜色为黑色
    - 接触材料:铜合金,端子引脚为锡铅或光亮锡(具体取决于订购信息)

    产品特点和优势


    - 低轮廓设计:节省空间的设计使其特别适合于高密度电路板上。
    - 中心槽口极化:有效防止误插入并减少插入时间。
    - 双槽极化:提高与竞争对手极化设计的兼容性。
    - 可选固定夹:增加振动环境下连接的可靠性。
    - 高温绝缘材料:适合无铅焊接操作。
    - 适合回流焊的通孔版本:采用“孔内膏”技术,方便操作。
    - 直角表面安装版:便于清洁,降低维修成本。
    - 广泛的兼容性:可与多种类型的电路板和电子组件配套使用。

    应用案例和使用建议


    该插头广泛用于自动化设备、医疗仪器及电信设备中,特别是在需要高密度布线的场合。例如,在工厂自动化系统中,这些插头被用来实现不同模块间的快速而可靠的信号传输。对于需要高可靠性的医疗设备来说,使用这种插头可以有效避免因接触不良导致的故障。在设计时,应考虑到散热和振动的影响,确保正确选择合适的插头型号和焊接工艺以提高产品性能。

    兼容性和支持


    - 兼容性:2500系列插头设计灵活,能与多种PCB尺寸兼容,并且有丰富的包装选项可供选择。
    - 支持:如果您需要进一步的技术咨询或订购服务,请拨打800-225-5373联系3M技术支持团队。此外,访问官网获取详细的合规性信息和最新产品规格。

    常见问题与解决方案


    - Q: 插头无法完全插入?
    A: 确认插入方向正确,并检查是否有物理障碍或过热导致变形。
    - Q: 接触电阻异常增大?
    A: 清洁触点或重新焊接可能有助于解决问题。
    - Q: 如何正确焊接?
    A: 确保焊接温度不超过规定值,并尽量缩短焊接时间。

    总结和推荐


    总体来看,3M 2500系列四壁插头以其独特的设计理念、出色的产品性能以及广泛的适用范围,成为了当前市场上极具竞争力的选择之一。对于追求高效紧凑布局的应用场景而言,这款产品无疑是一个值得推荐的解决方案。

D2540-6002-AR参数

参数
针脚数 40pin
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
排数 2
颜色 黑色
额定电流 1.75A
长*宽*高 58.12mm(长度)*8.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

D2540-6002-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

D2540-6002-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M D2540-6002-AR D2540-6002-AR数据手册

D2540-6002-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7908 ¥ 32.0323
10+ $ 3.0982 ¥ 25.9277
280+ $ 2.4482 ¥ 20.4884
560+ $ 2.3314 ¥ 19.5106
1120+ $ 2.2202 ¥ 18.5799
5040+ $ 1.9968 ¥ 16.7111
库存: 4742
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.03
