7100002713

产品分类: 热缩管
厂牌: 3M
产品描述:
供应商型号: TS-7100002713
供应商: 海外现货
标准整包数: 1
3M 热缩管 7100002713

7100002713概述

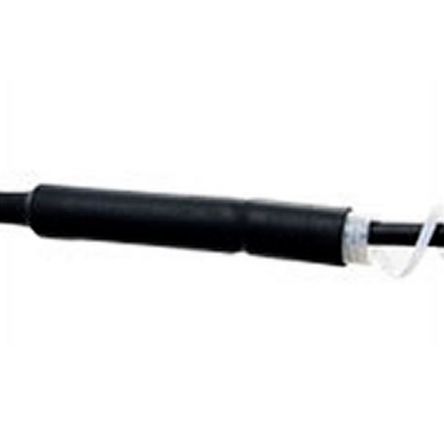

    # 3M™ Cold Shrink Connector Insulators 8420 系列

    产品简介


    3M™ Cold Shrink Connector Insulators 是一种开放式、管状、橡胶套筒,工厂预先扩展并安装在一个可拆卸的核心上。在安装时,移除核心,使套筒收缩并形成防水密封。该绝缘管由无氯化物和硫磺的乙丙橡胶(EPDM)制成。六种直径尺寸可以覆盖从铜和铝导线(10 AWG 至 1000 kcmil)的1000伏电压范围。
    应用领域
    - 主要电气绝缘:适用于固态介电材料(如橡胶和塑料)绝缘电线和电缆的接合处。
    - 直接埋入或水下:适用于室内和室外。
    - 物理保护和防潮:适用于空气绝缘连接器和接头,例如电缆和母线连接。
    - 二次接合:适用于铜或铝导线。
    - 服务重新定位:用于挖补修复。
    - 外壳维修。
    - 通信和其他非电气应用的环境密封。
    - 在线导体过渡连接器的绝缘(见图1)。

    技术参数


    物理性质
    - 颜色:黑色
    - 300% 模量(ASTM D 412-75):480 psi (3.3 MPa)
    - 最大拉伸强度(ASTM D 412-75):1400 psi (9.6 MPa)
    - 最大断裂伸长率(ASTM D 412-75):750%
    - 破坏撕裂强度(ASTM D 624C-73):150 pli (26.3 KN/m)
    - 菌类抵抗力(ASTM G-21,暴露28天):无生长
    - 水分吸收(7天,90°C):1.8%
    电气性质
    - 绝缘强度(ASTM D 149-75):原始状态下 @ 1.78 mm,365 V/mil (14.3 MV/m)
    - 7天后在水中 @ 90°C:282 V/mil (11.1 MV/m)

    产品特点和优势


    - 简单安装:无需工具即可安装。
    - 适应广泛的电缆尺寸:满足不同导体大小的需求。
    - 无需火焰加热:良好的热稳定性。
    - 紧密封:即使在长时间老化和暴露后仍保持其弹性和压力。
    - 优异的湿电气性能:防水且符合ANSI C119.1标准。
    - 耐酸碱:抗霉菌,抗臭氧。
    - 增强橡胶配方:提高抗回填能力。

    应用案例和使用建议


    应用案例
    3M™ Cold Shrink Connector Insulator PST 8426 适用于2/0至4/0的电缆和导线。例如,在直接埋设或水下安装时,这种绝缘器能够提供可靠的物理保护和防潮性能。
    使用建议
    - 在UV辐射强烈的应用环境中,建议使用Scotch® Super 33+™ 或 Scotch® 自冲洗硅橡胶胶带进行额外包裹以延长使用寿命。
    - 安装时应遵循安全规范,确保电路已断电并接地。

    兼容性和支持


    - 兼容性:该产品适用于各种电缆和导体,并能与多种类型的电气设备和装置配合使用。
    - 支持和服务:用户可以通过3M网站或拨打客服热线获取更多支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封不严密 | 确保正确安装,并检查是否有任何损坏。 |
    | 寿命较短 | 检查是否暴露在极端环境下,并考虑进行适当的防护措施。 |

    总结和推荐


    综合评估
    3M™ Cold Shrink Connector Insulators 8420 系列具有出色的性能和广泛的应用范围。其简单安装过程、良好的适应性、出色的密封性能和高可靠性使其在市场上具有很高的竞争力。特别是对于需要长期耐久性和可靠性的应用场合,它是一个理想的选择。
    推荐使用
    鉴于其优良的产品特性和广泛应用范围,强烈推荐使用3M™ Cold Shrink Connector Insulators 8420 系列。无论是在直接埋设还是水下应用中,都能提供可靠的保护和密封效果。

7100002713参数

参数
长*宽*高 229mm(长度)
