N10226-6212PC

产品分类: D-Sub 连接器
厂牌: 3M
产品描述: Receptacle 焊盘 2 26pin 1A 金 通孔安装,面板安装 37.2mm(长度)*11mm(高度)
供应商型号: 3858749
供应商: 海外现货
标准整包数: 1

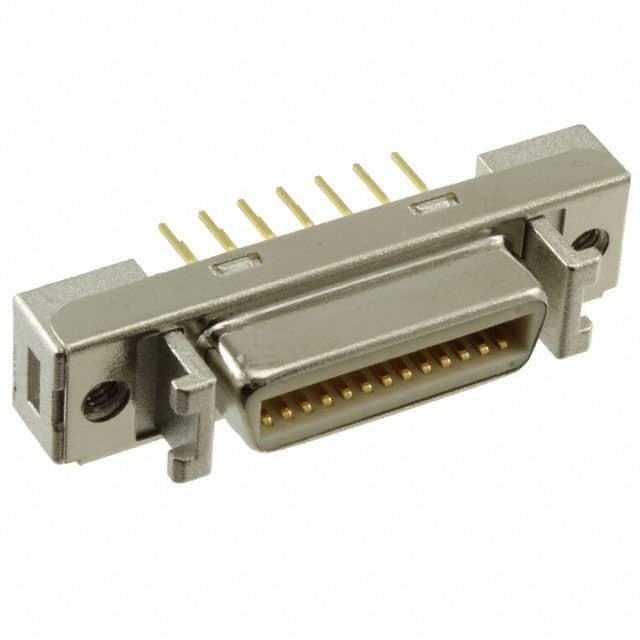

3M D-Sub 连接器 N10226-6212PC

N10226-6212PC概述

    3M™ Mini D Ribbon (MDR) Connectors

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一种小型化的接插件,专为高密度数据传输设计。它们广泛应用于电信、计算机、工业控制以及消费电子等领域,以实现可靠的信号传输和接口连接。该系列产品具有多种接触点配置,适用于不同需求的应用场合。

    技术参数


    以下是3M™ Mini D Ribbon (MDR) Connectors的主要技术参数:
    - 绝缘材料:玻璃填充聚酯(PBT)或玻璃填充聚对苯二甲酸乙二醇酯(PCT)- 高温选项(见订购信息)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色(PBT)或米色(PCT)- 高温选项(见订购信息)
    - 接触材料:铜合金
    - 镀层:接触区域镍底镀100μ英寸(2.5μm),金面镀30μ英寸(0.76μm)最小
    - 焊尾镀层:镍底金面镀层
    - 主体材料:锌合金
    - 屏蔽材料:钢
    - 电流承载能力:1A
    - 绝缘电阻:>5×10^8 Ω(500V DC)
    - 耐电压:500VRMS(持续1分钟)
    - 温度范围:-20°C 至 +85°C

    产品特点和优势


    - 可靠性和耐用性:采用“刮刀式”接触设计,确保反复插拔时的可靠性。
    - 坚固的结构:使用铸金属外壳制造,确保连接器的长期稳定性和可靠性。
    - 锁定机制:带有螺丝锁紧机构,确保PCB板上的可靠固定。
    - 接口稳定性:采用接口锁扣设计,保证连接的稳定性。
    - 兼容性:符合IEEE 1284C标准,适用于多种连接需求。

    应用案例和使用建议


    这些连接器适用于各种高密度数据传输应用。例如,在电信行业中,它们可用于路由器、交换机和其他网络设备之间的重要信号传输。在计算机行业,可以用于主板和扩展卡之间的连接。
    建议在设计电路板布局时,要考虑到推荐的安装尺寸和公差(如±.004英寸)。同时,建议使用标准直径的通孔进行安装,以确保焊接质量。

    兼容性和支持


    该系列连接器支持通过螺纹锁紧的方式固定在PCB板上。厂商提供详细的订购信息和产品支持,包括材料选择、高温选项以及具体的接触点数量配置(参见订购信息)。

    常见问题与解决方案


    1. 问题:连接器不能牢固固定在PCB板上。
    - 解决方案:确保使用了正确的锁紧机构,并且在装配过程中正确使用扭矩工具。
    2. 问题:信号传输不稳定。
    - 解决方案:检查接触区域是否有氧化或其他杂质,必要时重新清洁或更换连接器。

    总结和推荐


    综上所述,3M™ Mini D Ribbon (MDR) Connectors 是一款高性能的小型化接插件,具备出色的耐用性和可靠性。它们特别适合于高密度数据传输的应用场合。如果您的项目需要这种类型的连接器,我们强烈推荐使用3M™ Mini D Ribbon (MDR) Connectors,因为它能为您的设计带来显著的优势。

N10226-6212PC参数

参数
排数 2
触头镀层
外壳材料 -
针脚数 26pin
类型 Receptacle
颜色 -
端接 焊盘
额定电流 1A
长*宽*高 37.2mm(长度)*11mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 盒装

N10226-6212PC厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N10226-6212PC数据手册

厂牌 PDF简要描述 下载
3M D-Sub 连接器 3M N10226-6212PC N10226-6212PC数据手册

N10226-6212PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.3656
10+ ¥ 44.2316
50+ ¥ 43.4417
100+ ¥ 43.4417
200+ ¥ 43.4417
库存: 69
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.36
