首页  >  产品百科  >  929700-11-10

929700-11-10

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 10pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929700-11-10
供应商: 国内现货
标准整包数: 1

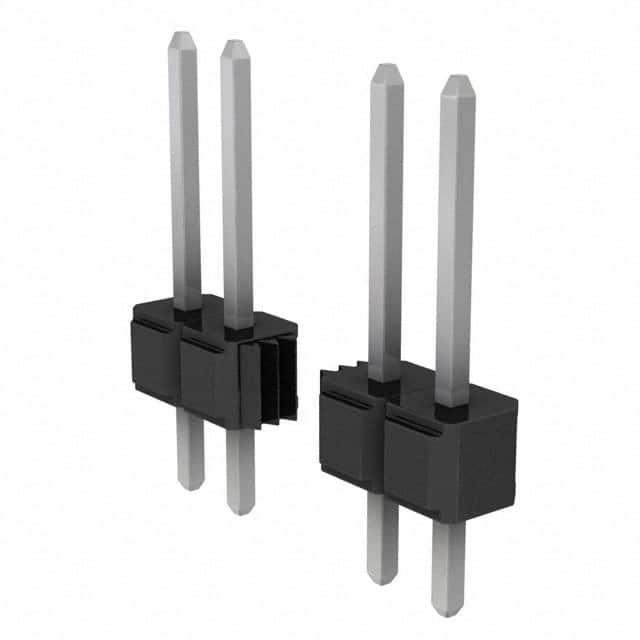

3M 矩形连接器 - 针座 - 公插针 929700-11-10

929700-11-10概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单行和双行系列929,是一种连接器组件,主要用于工业自动化、通信系统、计算机外围设备以及其他需要高可靠性和稳定性的电子应用场合。此系列提供多种引脚长度和角度选择(直角和直角),并支持焊接尾部,适用于波峰焊和红外线焊接工艺。

    2. 技术参数


    - 物理特性:
    - 材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件特性:
    - 材料:铜合金
    - 镀层:镍下镀层(50微米),金、半光亮锡、锡铅选项
    - 电气特性:
    - 电流承载能力:2.5安培
    - 绝缘电阻:> 5 × 10^9 欧姆(500 VDC)
    - 耐压值:1500 VRMS(海平面)
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 过程耐受温度:PCT材料(最高绝缘温度191°C)

    3. 产品特点和优势


    - 堆叠兼容:可以堆叠,支持多层级联
    - 镀层选择:可选金、半光亮锡、锡铅镀层,适应不同需求
    - 高温塑料:PCT材质可承受高达260°C的焊接过程,满足现代制造要求
    - 焊接支撑:适用于波峰焊接和红外焊接,提供良好的焊接效果

    4. 应用案例和使用建议


    - 应用场景:工业自动化控制板、通信设备接口、计算机外设接口
    - 使用建议:
    - 在组装过程中,根据推荐的孔径和孔距进行打孔,确保引脚能够稳固安装。
    - 注意不同长度的插针选择适合的安装位置,避免引脚错位或损坏。

    5. 兼容性和支持


    - 兼容性:可与各种标准插座配合使用,实现可靠的电气连接。
    - 厂商支持:如需技术、销售或订单信息,请致电800-225-5373,3M提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:引脚插入不顺畅
    - 解决方案:检查孔径和孔间距是否符合推荐值,确保引脚平直且无变形。
    - 问题2:焊接时出现冷焊现象
    - 解决方案:调整焊接温度和时间,确保焊料充分融化,形成牢固的焊接点。

    7. 总结和推荐


    3M™ Pin Strip Header 929 系列是一款高性能、高可靠性的连接器产品,广泛应用于工业自动化、通信和计算机外围设备等领域。通过提供多种镀层选择和堆叠兼容性,该产品能够满足各种复杂的应用需求。整体来看,强烈推荐这一系列产品给寻求高性能连接解决方案的用户。

929700-11-10参数

参数
间距-配接 2.54mm
排数 1
防护等级 -
针脚数 10pin
触头镀层 - 配接 锡铅
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
颜色 黑色
额定电流 2.5A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929700-11-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929700-11-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929700-11-10 929700-11-10数据手册

929700-11-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
34+ $ 0.4214 ¥ 3.5103
170+ $ 0.3913 ¥ 3.2595
340+ $ 0.3672 ¥ 3.0589
库存: 1257
起订量: 143 增量: 1
交货地:
最小起订量为:34
合计: ¥ 119.35
