929836-04-04

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 2.54μm 锡铅 黑色 通孔安装 10.2mm*5.46mm*2.54mm
供应商型号: 929836-04-04-ND
供应商: Digi-Key
标准整包数: 1

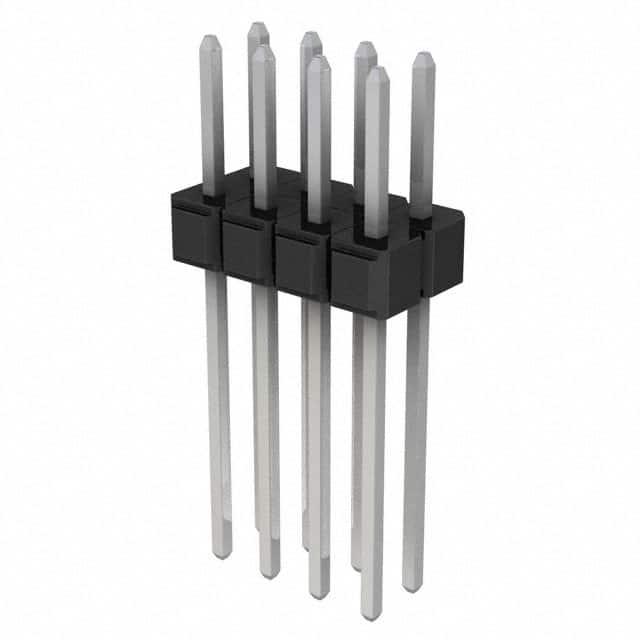

3M 矩形连接器 - 针座 - 公插针 929836-04-04

929836-04-04概述

    3M™ Pin Strip Header 单双排焊线头

    产品简介


    3M™ Pin Strip Header 单双排焊线头是一款适用于多种电子设备连接需求的产品,设计用于直角及直立安装。本系列产品包括单排和双排两种形式,可以提供金、镀锡铅合金或者光亮镀锡的电镀选项。适用于波峰焊或红外线焊接,以满足不同焊接工艺的要求。此款产品特别适合于工业控制、通信系统、医疗设备以及消费电子产品等领域的连接需求。

    技术参数


    - 材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 绝缘等级:UL 94V-0阻燃等级
    - 接触材料:铜合金
    - 镀层:下镀镍 50 µ” [1.27 µm],擦洗区和焊脚根据订购信息选择镀金、光亮镀锡或锡铅合金
    - 工作电流:2.5 A
    - 绝缘电阻:≥ 5 × 10^9 Ω (500 V DC)
    - 耐压:1500 VRMS 海平面
    - 环境温度范围:-40°C 到 +105°C
    - 波峰焊温度等级:仅适用于PCT部件,最大绝缘温度为260°C (符合J-STD-020C标准),其他版本最大绝缘温度为191°C (仅限波峰焊工艺)

    产品特点和优势


    1. 高可靠性:采用高质量材料制造,提供出色的电气性能和耐用性。
    2. 可堆叠设计:易于进行多层板设计,增加系统的灵活性。
    3. 焊接选择多样化:可根据需求选择不同的电镀选项,满足不同焊接工艺的需求。
    4. 高温适应性:塑料部分能够在260°C下保持稳定,适用于苛刻环境下的应用。

    应用案例和使用建议


    - 工业控制系统:用于控制电路板之间的信号传输,确保数据可靠传递。
    - 通信系统:提供稳定的连接点,确保信号传输质量。
    - 医疗设备:保证医疗仪器中的连接稳固,提高设备安全性。
    - 消费电子产品:如手机、笔记本电脑等设备内部组件间的连接,提供高效可靠的链接方式。

    兼容性和支持


    - 本产品具有良好的兼容性,适用于广泛的电子设备和连接器。
    - 3M公司提供技术支持和售后服务,包括在线技术支持和电话咨询服务,以确保客户获得最佳使用体验。

    常见问题与解决方案


    1. 问:焊接时出现虚焊怎么办?
    - 解决方案:检查焊接温度是否达到要求,必要时调整温度设置。
    2. 问:产品安装后不稳定怎么办?
    - 解决方案:确认是否选择了合适的尾部长度,或选择带有板脚保留功能的产品型号。
    3. 问:产品无法通过环境测试怎么办?
    - 解决方案:确认产品是否符合相应环境测试标准,如不符合需与厂家联系寻求帮助。

    总结和推荐


    3M™ Pin Strip Header 单双排焊线头是一款高性能的电子连接器,以其多样化的焊接选择、优良的电气特性和坚固耐用的设计,在多个行业中表现出色。特别是其可堆叠设计,使得多层板设计更加灵活。虽然价格稍高于同类产品,但其提供的稳定性和可靠性使其成为高端应用的理想选择。强烈推荐给需要高品质电子连接解决方案的工程师和技术人员。

929836-04-04参数

参数
类型 Header,Push-Pull
触头镀层 - 配接 锡铅
颜色 黑色
排数 2
额定电流 2.5A
针脚数 8pin
防护等级 -
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
长*宽*高 10.2mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 停产

929836-04-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-04-04数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-04-04 929836-04-04数据手册

929836-04-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
