7000007434

产品分类:
厂牌: 3M
产品描述:
供应商型号: 2870533
供应商: 海外现货
标准整包数: 100
3M  7000007434

7000007434概述

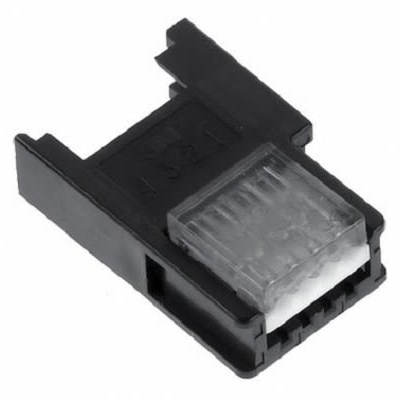

    # 3M™ Mini-Clamp Socket 技术手册解析

    产品简介


    产品类型及功能
    3M™ Mini-Clamp Socket 是一款专为日本和亚洲市场设计的连接器,适用于2毫米间距的接线应用。它采用IDC(绝缘位移连接)技术,具有快速、可靠且无需特殊准备的接线能力。这款连接器主要用于电线安装和面板安装场景,尤其适合需要紧凑设计和高可靠性的应用场合。
    应用领域
    该产品广泛应用于工业控制、自动化设备、通信设备以及其他需要高效连接解决方案的领域。其小巧的设计使其成为空间有限的应用场景的理想选择。

    技术参数


    物理特性
    - 绝缘材料:玻璃纤维增强热塑性塑料主体和下盖,透明热塑性塑料盖。
    - 阻燃等级:UL 94V-0。
    - 颜色:黑色主体,白色和彩色盖子。
    - 接触材料:铜合金。
    - 电镀层:镍底层(最小2.54微米),金触点区(最小0.2微米)。
    电气特性
    - 电流承载能力:最大3.0安培。
    - 电压耐受性:32伏特。
    - 绝缘电阻:大于1×10^6欧姆(600伏直流)。
    - 耐压值:1000 VRMS(海平面)。
    环境适应性
    - 工作温度范围:-20°C至+85°C。
    - UL认证文件号:E680803。

    产品特点和优势


    独特功能
    - 无需特殊准备:可以直接连接不同规格的电线。
    - 集成电缆保持功能:确保电线稳固不松脱。
    - 多种尺寸兼容:支持20至26 AWG的多股电线。
    市场竞争力
    该产品以其高可靠性、易于操作以及紧凑的设计在市场上占据重要地位。特别是在要求严苛的应用环境中,其出色的性能表现使得它成为许多工程师的首选。

    应用案例和使用建议


    实际使用场景
    在工业控制系统的布线中,这款连接器被用于连接传感器和执行器。例如,在自动化生产线上的机器视觉系统中,可以将摄像头的数据线通过Mini-Clamp Socket快速连接到主控板上。
    使用建议
    为了确保最佳性能,建议按照手册中的指示正确终止电线,并定期检查连接器的状态以防止老化问题的发生。对于长期运行的系统,考虑添加额外的保护措施如防尘罩等。

    兼容性和支持


    兼容性
    本产品与市面上常见的电线规格完全匹配,可直接用于现有的基础设施升级项目中。此外,3M公司还提供了丰富的技术支持资源来帮助客户解决问题。
    支持服务
    购买后可通过拨打800-225-5373联系3M公司获取专业的技术服务和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查电线是否正确插入并拧紧 |
    | 接触不良 | 更换新的连接器部件 |
    | 无法插入电线 | 确保电线直径符合规定范围 |

    总结和推荐


    综上所述,3M™ Mini-Clamp Socket 是一款性能卓越的小型化连接器,特别适合那些对空间效率和操作便利性有较高要求的应用场景。凭借其耐用的设计、广泛的适用性和良好的市场反馈,我们强烈推荐这一产品给任何需要高性能连接解决方案的企业和个人。如果您正在寻找能够简化复杂布线任务的理想工具,那么这个系列的产品将是您不可或缺的选择之一。

7000007434厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000007434数据手册

厂牌 PDF简要描述 下载
3M 3M 7000007434 7000007434数据手册

7000007434封装设计

查看详情并下载
Symbol
Footprint
3D Model
