N2510-5003-RB

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 10pin 1.75A 760nm 金 黑色 通孔安装 20.02mm*12.44mm*12.76mm
供应商型号: UA-N2510-5003-RB
供应商: 海外现货
标准整包数: 784

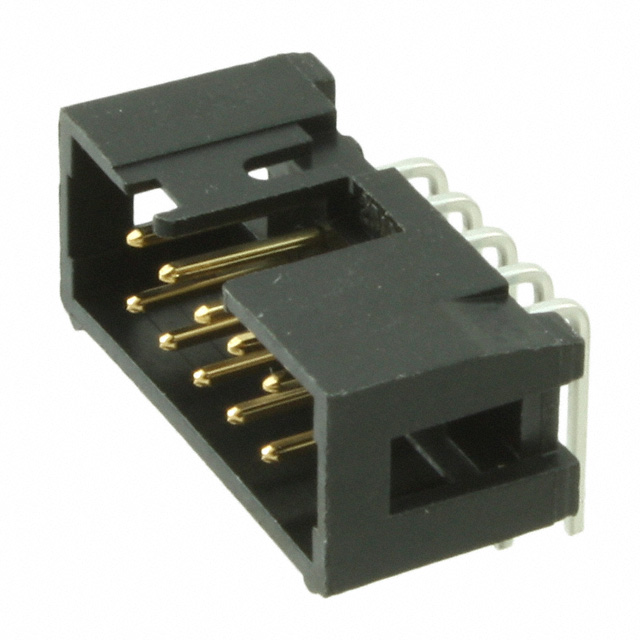

3M 矩形连接器 - 针座 - 公插针 N2510-5003-RB

N2510-5003-RB概述


    产品简介


    3M TM 四壁引脚2500系列
    3M公司的四壁引脚2500系列是一种低轮廓、表面贴装型(SMT)及直角通孔型的连接器组件。该系列产品广泛应用于电子电路板连接,适用于需要高密度、高性能连接的应用场景。产品具有多种版本,包括直角版、表面贴装版等多种选择,以满足不同设计需求。

    技术参数


    物理参数
    - 尺寸:0.1英寸 x 0.1英寸
    - 材质:绝缘体采用玻璃填充聚酯(PCT),接点材料为铜合金,表面镀镍并覆金。
    电气参数
    - 温度范围:-55°C至105°C
    - 过程耐受温度:符合J-STD-020C标准,单次通过260°C
    - 湿气敏感等级:1级(符合J-STD-020C标准)
    - 额定电流:单个触点5.00A;六个触点3.00A;所有触点1.75A
    - 额定条件:参考EIA-364-070方法2,最高30°C温升,20%降额
    环境参数
    - 绝缘电阻:大于1×10^9Ω @ 500VDC
    - 耐压:1000VRMS,海平面条件下
    - 阻燃等级:UL94V-0
    - 镀层:可选表面处理,如平均金镀层和锡铅镀层

    产品特点和优势


    1. 低轮廓设计:节省空间,适合高密度布线。
    2. 中心槽极化:防止误插,减少插入时间。
    3. 双槽极化:与竞争产品的极化设计更加兼容。
    4. 可选锁片:提高在振动环境下连接可靠性。
    5. 高温绝缘体:适用于无铅焊接操作。
    6. 适合回流焊:具有方便的焊料支脚,适合回流焊工艺。
    7. 表面贴装版:提供易于清洁和降低维修成本的暴露焊料尾。

    应用案例和使用建议


    应用案例
    1. 汽车电子:该系列连接器因其高耐热性被广泛用于车载导航系统、传感器接口等。
    2. 工业控制:由于其良好的机械强度和电气性能,适合工厂自动化控制系统。
    3. 医疗设备:极高的稳定性和可靠性使其成为医疗设备的理想选择,例如监测设备的接口连接。
    使用建议
    1. 合理布局:根据具体应用选择合适的版本,确保足够的散热和空间。
    2. 适当焊接:对于高精度应用,建议进行二次过波峰焊或使用惰性气体保护。
    3. 注意防护:锁片安装后,可有效避免意外震动导致的断开。

    兼容性和支持


    该系列产品具有广泛的兼容性,支持不同的表面处理方式,包括平均金镀层和锡铅镀层。制造商提供技术支持,以帮助用户更好地理解产品的安装和使用细节。此外,产品符合RoHS标准,环保且安全可靠。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时损坏 | 确保正确对齐极化槽 |
    | 接触不良 | 检查是否有灰尘或污垢影响连接效果 |
    | 焊接不牢固 | 使用适当的焊接温度和时间 |

    总结和推荐


    总体而言,3M TM 四壁引脚2500系列连接器凭借其独特的设计理念和出色的技术指标,已经成为高密度、高性能连接器市场的佼佼者。产品广泛应用于各种行业,并能够满足用户对高效、可靠连接的严格要求。因此,强烈推荐使用该系列产品,尤其是在追求高性能和空间效率的设计项目中。

N2510-5003-RB参数

参数
防护等级 -
排数 2
针脚数 10pin
颜色 黑色
触头镀层厚度 - 配接 760nm
额定电流 1.75A
间距-配接 2.54mm
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 20.02mm*12.44mm*12.76mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

N2510-5003-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N2510-5003-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M N2510-5003-RB N2510-5003-RB数据手册

N2510-5003-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
